Лазерный детектор SD9-2 (в комплект не входит)

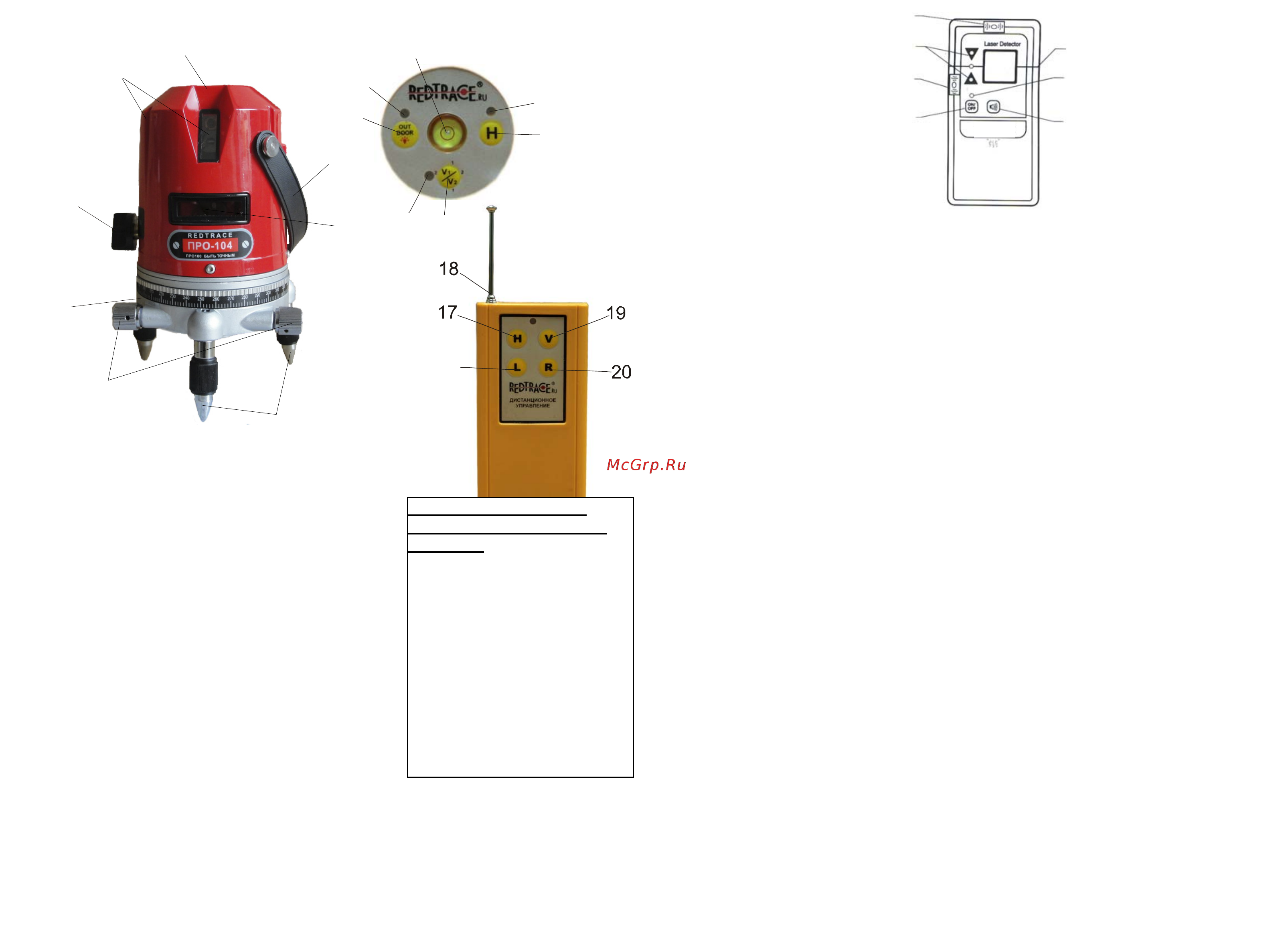

2. Описание прибора серии ПРО-100*
3. Использование прибора
Установите прибор на ровную устойчивую поверхность. По
круглому уровню проконтролируйте положение прибора. Вращением
ножек миништатива добейтесь установки пузырька уровня в нуль-пункт.
Если прибор используется со специальным штативом добейтесь того,
чтобы опорная площадка штатива имела минимальный наклон, затем
установите прибор. Поверните ручку ВКЛ/ВЫКЛ для включения
построителя. Включите необходимую для работы плоскость. Разверните
лазерный построитель в нужном направлении. Для точного наведения
вертикальной плоскости воспользуйтесь винтом наведения. Если в
процессе работы лазерные лучи начали мигать, значит положение
прибора сбилось. Дальнейшую работу можно продолжить после
повторной установки построителя по круглому уровню. После работы
обязательно поверните ручку ВКЛ/ВЫКЛ в левое крайнее положение-
это необходимо для того чтобы подвесной элемент был надежно
зафиксирован при дальнейшей переноске прибора.
4
.
Использование детектора
Использование лазерного детектора позволяет увеличить
дальность производимых работ до 70 м., применять прибор для
производства наружных работ.
- Нажмите на приборе кнопку включения режима работы с
детектором.
- Установите детектор на специальный кронштейн, кронштейн с
детектором на нивелирную рейку.
- Включите детектор кнопкой ON/OFF.
- При необходимости включите звуковой сигнал.
- Для поиска задаваемой
плоскости перемещайте кронштейн с
детектором по нивелирной
рейке. Ориентируйтесь на показания
светодиодов и звуковой
сигнал. Выставив детектор в задаваемой
плоскости снимите отсчет по
рейке напротив стрелки кронштейна. После
работы
нажмите ON
/OFF для выключения детектора.
4
Уровень 1
Уровень 2
Регулирующие
диоды
Вкл/Выкл
Вкл/выкл звукого
Сигнала
Индикатор
Питания
Детектор
Лазера
SD9-2
5
1.  
2.  / 
3.   
4.   *
5.  
6.     
7.   
8.  
9.  
10.  /   

11.     
12.  /  
13.  /  
14.  /  
15.  /  
1
2
3
4
5
9
16
*- ПРО-102 одна вертикальная плоскость;
ПРО-103 одна вертикальная плоскость+лазерный отвес;
10
11
6
15
14
12
13
4
*Пульт дистанционного
у
правления поставляется с
м
оделями:
ПРО
-104Д, ПРО-104ДР,
ПРО
-106Д, ПРО-106ДР.
Р
адиус действия до 60 метров.
16 – вращение прибора влево
(Мод. 104ДР, 106ДР)
17- Кнопка вкл/выкл
горизонтального луча
18-Антенна
19- Кнопка вкл/выкл
вертикальных лучей
20- вращение прибора вправо
(Мод. 104ДР, 106ДР)
ПРО-104 две вертикальные плоскости+лазерный отвес;
ПРО-104Д две вертикальные плоскости+лазерный отвес+пульт;
ПРО-104ДР две вертикальные плоскости+лазерный отвес+пульт;
ПРО-106Д четыре вертикальные плоскости+лазерный отвес+пульт;
ПРО-106ДР четыре вертикальные плоскости+лазерный отвес+пульт;
7
8
