RedTrace ПРО-104 [3/4] Контроль точности показаний прибора

RedTrace ПРО-104 [3/4] Контроль точности показаний прибора
6. Технические характеристики
Лазерный нивелир серии
ПРО-100
Точность: 0.2 мм/м
Диапазон работы компенсатора
+ / - 5°
Рабочий диапазон: визуально до 30 м, с детектором до 70 м
Длина волны лазерного диода: 635нм
Толщина лазерного луча: 1.5мм/5м
Потребляемая мощность:
≤1mW
Класс лазера: class II
Питание: 4.5В(3 батареи емкостью АА)
Время работы: 8 часов непрерывной работы
Диапазон рабочих температур:
-10°С - +40°С
Степень защищенности: Брызго- и пылезащищен (IP54)
Размеры:
Φ180x110mm(ПРО-102,103,104)
Φ190x110mm(ПРО-106)
Вес:
0.8-0.9Kg(с батареей)
3
1
.
Назначение прибора
Лазерный нивелир серии ПРО-100 предназначен для
определения превышений, выставления и выверки горизонтальных и
вертикальных конструкций, разбивочных работ и т.д.. Прибор серии
ПРО-100 является многофункциональным инструментом позволяет
посредством развернутых лазерных лучей задавать
горизонтальную (развртка 120°) и вертикальные плоскости (количество
которых зависит от модели), имеет надирный луч. Лазерный
построитель может комплектоваться специальным детектором
лазерного излучения, который значительно увеличивет дальность
работы и позволяет производить наружные работы в условиях,
когда лазерный луч на виден. Модели с индексом Д и ДР
комплектуются ПДУ.
Успешно применяется при производстве следующих работ:
9 Выравнивание стен, потолков, полов
9 Заливка полов, фундаментов, нивелировка площадок
9 Плиточные и облицовочные работы
9 Установка подвесных потолков
9 Монтажные работы
5
.

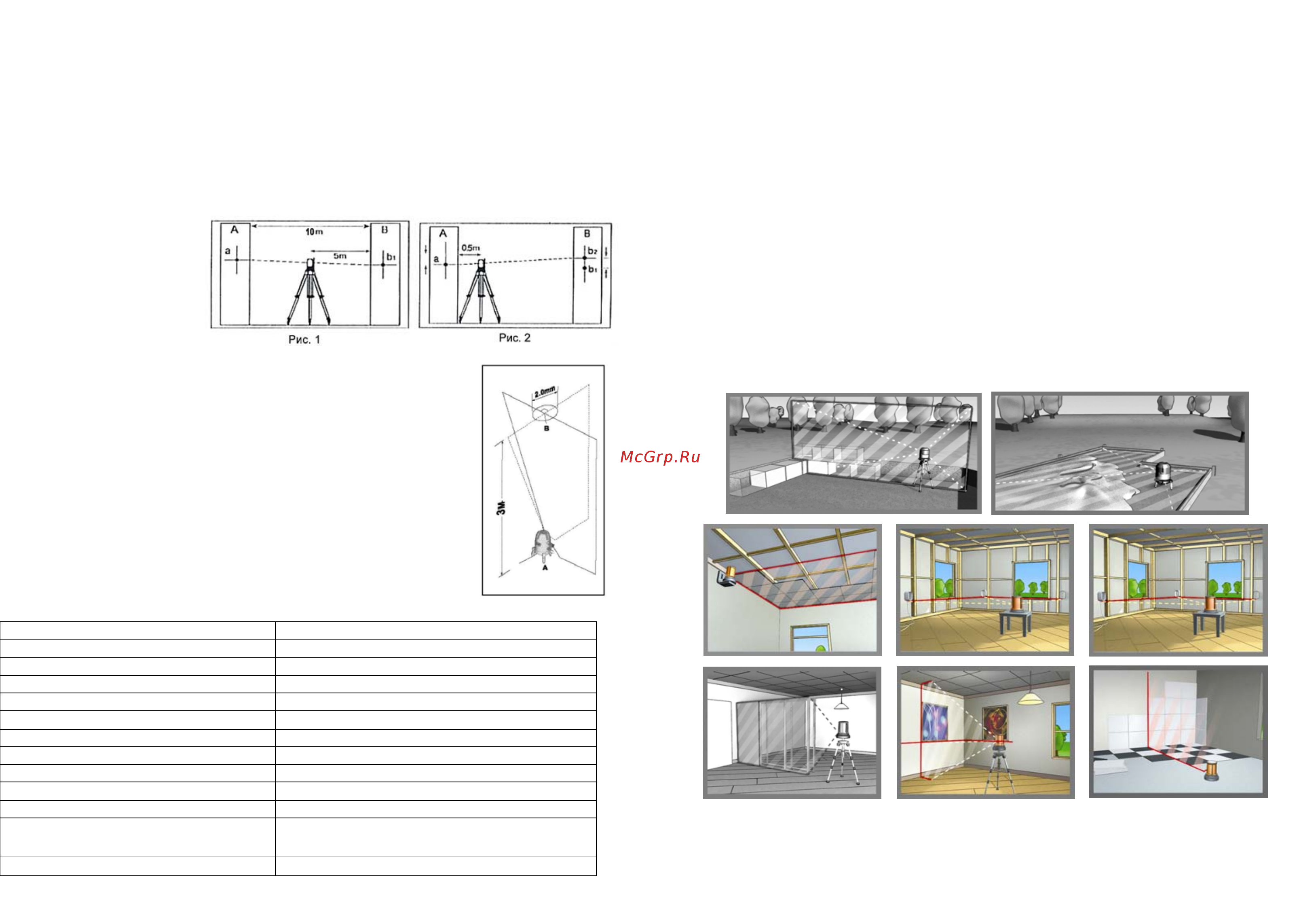

Контроль точности показаний прибора
ВНИМНИЕ!
      !
  :
1. Выберите две стены на расстоянии не менее 10 метров друг от друга.
2. Установите прибор на штатив в центре между стенами (рис.1).
3. Включите прибор. На проекции пересечения горизонтального
и вертикального лучей сделайте отметку а на стене А.
4. Поверните прибор на 180°, на другой стене сделайте отметку b1.
5. Расположите прибор на расстоянии 0,5м от стены А. Включите
прибор и совместите перекрестье лучей с отметкой a (рис2).
6. Поверните прибор на 180°. В идеале отметка b1 должна
находиться в плоскости
горизонтального луча.
Допустимое расхождение
– 2мм. Если величина
расхождения больше –
прибор нуждается в
юстировке в условиях
мастерской.
6
 ертиальн :
1. Установите отвес длинной 2м.
2. Установите прибор на расстоянии 5 м. от отвеса.
3. Включите прибор. Поочередно проецируйте
вертикальные лучи на нить отвеса. Если уклонение луча от
нити отвеса более 1,5 мм. - обратитесь в сервисный центр.
ровера соответствия тои енита тое надира
Установите прибор в помещении высотй не мене 3-х
метров, включите все вертикальные плоскости, отметте на
потолке точку В (см. рисунок), поверните прибор на 180
°,
проверьте положение новой зенитной точки В. Если оно в
пределах 2 мм. - прибор исправен, в противном случае
обратитесь в сервисный центр
