БЪЛГАРСКИ ИНСТРУКЦИИ ЗА УПОТРЕБА
8 SCRUBTEC 233 9097883000(1)2008-06 F

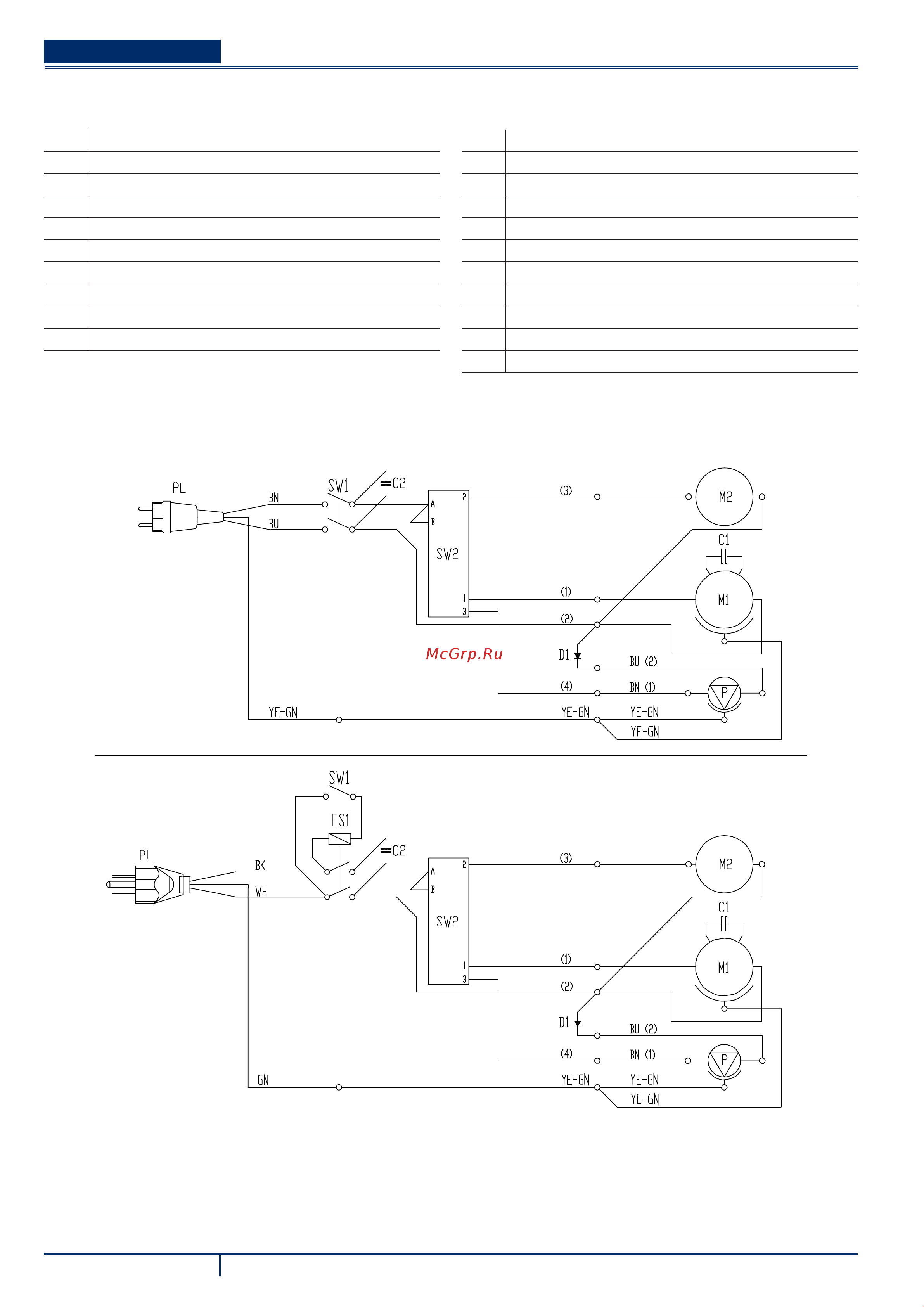

ЕЛЕКТРИЧЕСКА СХЕМА
Ключ
C1 Кондензатор на четковия мотор
C2 Филтриращ кондензатор
D1 Диод на помпата
ES1 Реле (само 115 V)
M1 Мотор на четката/дръжката за парцал
M2 Мотор на вакуумната система
P Водна помпа
PL Щепсел
SW1 Главен прекъсвач
SW2 Кнобка за избор на програмата
Код за цвета
BK Черно
BU Синьо
BN Кафяво
GN Зелено
GY Сиво
OG Оранжево
PK Розово
RD Червено
VT Виолетово
WH Бяло
YE Жълто
115 V
100 V
230 V
P100312
