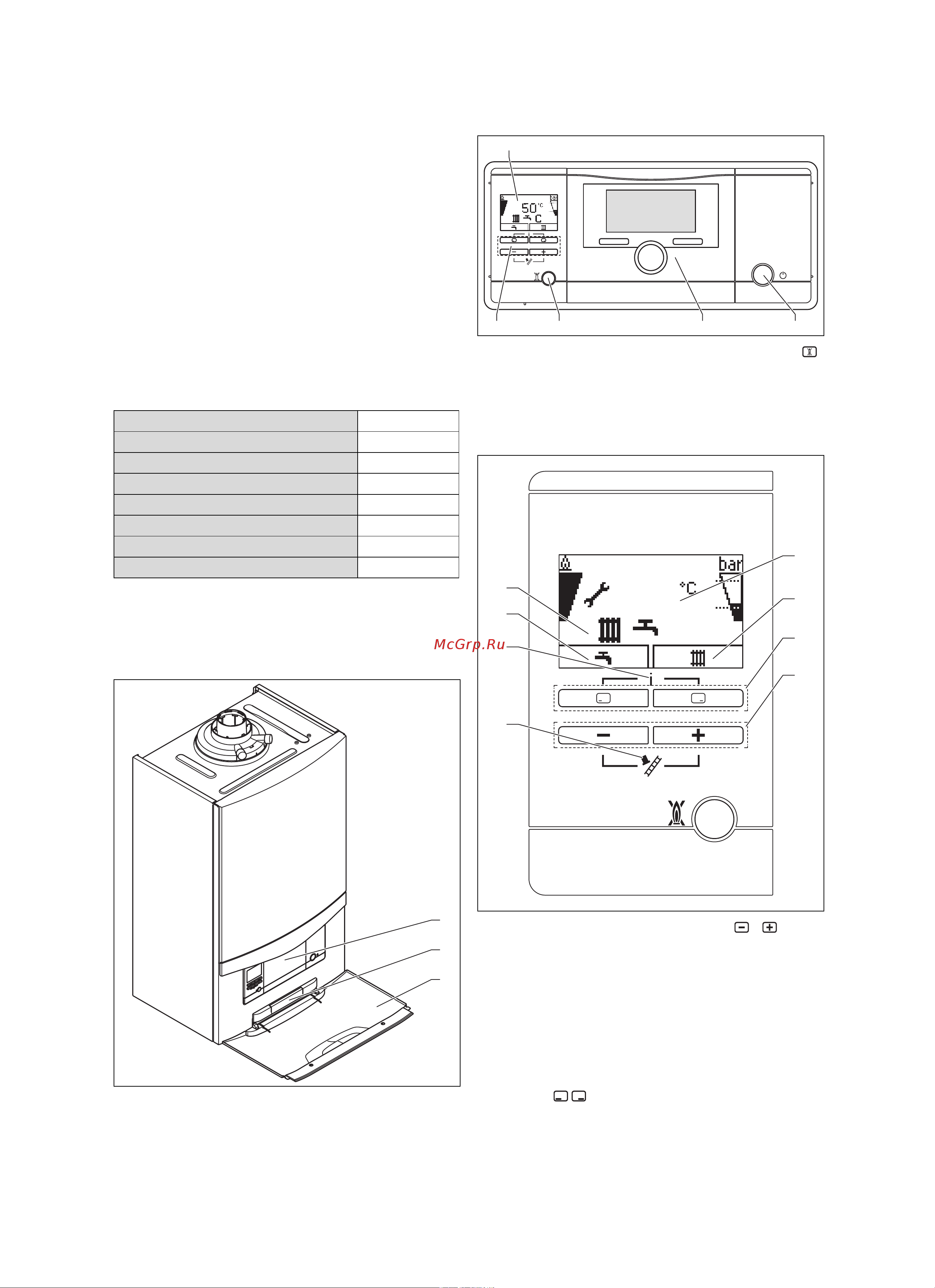

2 Указания по документации
6 Руководство по эксплуатации ecoTEC plus 0020244931_01
2 Указания по документации
2.1 Соблюдение совместно действующей
документации
▶ Обязательно соблюдайте все руководства по эксплу-
атации, прилагающиеся к компонентам системы.
2.2 Хранение документации
▶ Храните данное руководство, а также всю совместно
действующую документацию для дальнейшего ис-
пользования.
2.3 Действительность руководства
Действие настоящего руководства распространяется
исключительно на:
Изделие - артикульный номер
VU INT IV 166/5‑5 H 0010021962
VU INT IV 246/5‑5 H 0010021961
VU INT IV 306/5‑5 H 0010021963
VU INT IV 346/5‑5 H 0010021997
VU INT IV 386/5‑5 H 0010021964
VUW INT IV 246/5‑5 H 0010021965
VUW INT IV 306/5‑5 H 0010021966
VUW INT IV 346/5‑5 H 0010021967
3 Описание изделия
3.1 Конструкция изделия
1
2
3
1 Изделие
2 Табличка с серийным
номером на обратной
стороне
3 Передняя откидная
крышка
3.2 Изделие
1234
5
1 Кнопка включе-
ния/выключения
2 Встраиваемый регуля-
тор (принадлежности)
3
Кнопка снятия сбоя
4 Кнопки управления
5 Дисплей
3.2.1 Пульт управления
50
F. 0 1
1
2
3
4
8
7
5
6
1 Текущая температура
теплоносителя в пода-
ющей линии системы
отопления, давление
наполнения системы
отопления, режим ра-
боты, код ошибки или
дополнительная ин-
формация
2 Текущее назначение
правой кнопки выбора
3 Левая и правая кнопки
выбора
4
Кнопка и
5 Режим трубочиста
(только для трубочи-
ста!)
6 Доступ к меню для
дополнительной ин-
формации
7 Текущее назначение
левой кнопки выбора
8 Активное эксплуатаци-
онное состояние
