INFINITER CL3 Pro / CL5 Pro

Панель управления

РАБОТА С ПРИБОРОМ

Установка

Прибор может устанавливаться непосредственно на поверхность, на подъемную площадку распорной

штанги (аксессуар) или на стандартный геодезический штатив с резьбой 5/8''.

1. Установить прибор в рабочее положение:

- прибор должен быть расположен на необходимой высоте, обеспечьте видимость лазерных линий на

поверхности контролируемого объекта;

- диапазон автоподстройки ±3°, поэтому для предварительного выравнивания прибора воспользуй-

тесь регулировочными винтами-ножками и пузырьковым уровнем прибора;

- если уклон рабочей поверхности превышает диапазон работы компенсатора – спроецированные

линии будут мигать.

2. Разблокируйте компенсатор переключателем ON/OFF. При этом автоматически загорается излучатель

горизонтальной линии.

3. Включение вертикальных линий осуществляется нажатием кнопки MODE. Последовательное 3-ех

кратное нажатие MODE позволяет включить 4 вертикальных линии (для CL5 Pro).

4. При необходимости вращайте прибор вокруг основания с помощью расположенного на основании

винта.

5. При работе с детектором необходимо переключить прибор в импульсный режим кнопкой .

При этом загорается индикатор на панели управления прибором.

Отвесный луч

В модели предусмотрена возможность одновременной работы с нижним и верхним отвесом.

Внимание! Работать с нижним отвесом удобнее при монтаже прибора на штатив или распорную штангу.

ЛАЗЕРНЫЙ ДЕТЕКТОР

Детектор лазерного излучения увеличивает диапазон работы прибора до 70 метров. Детектор рекомен-

дован к применению в условиях недостаточной видимости лазерной излучения при работе на улице или

в светлых помещениях. Детектор допускается использовать на расстоянии не менее 3 метров от прибора.

Детектор может крепиться к геодезической рейке с помощью входящей в комплект поставки детектора

струбцины.

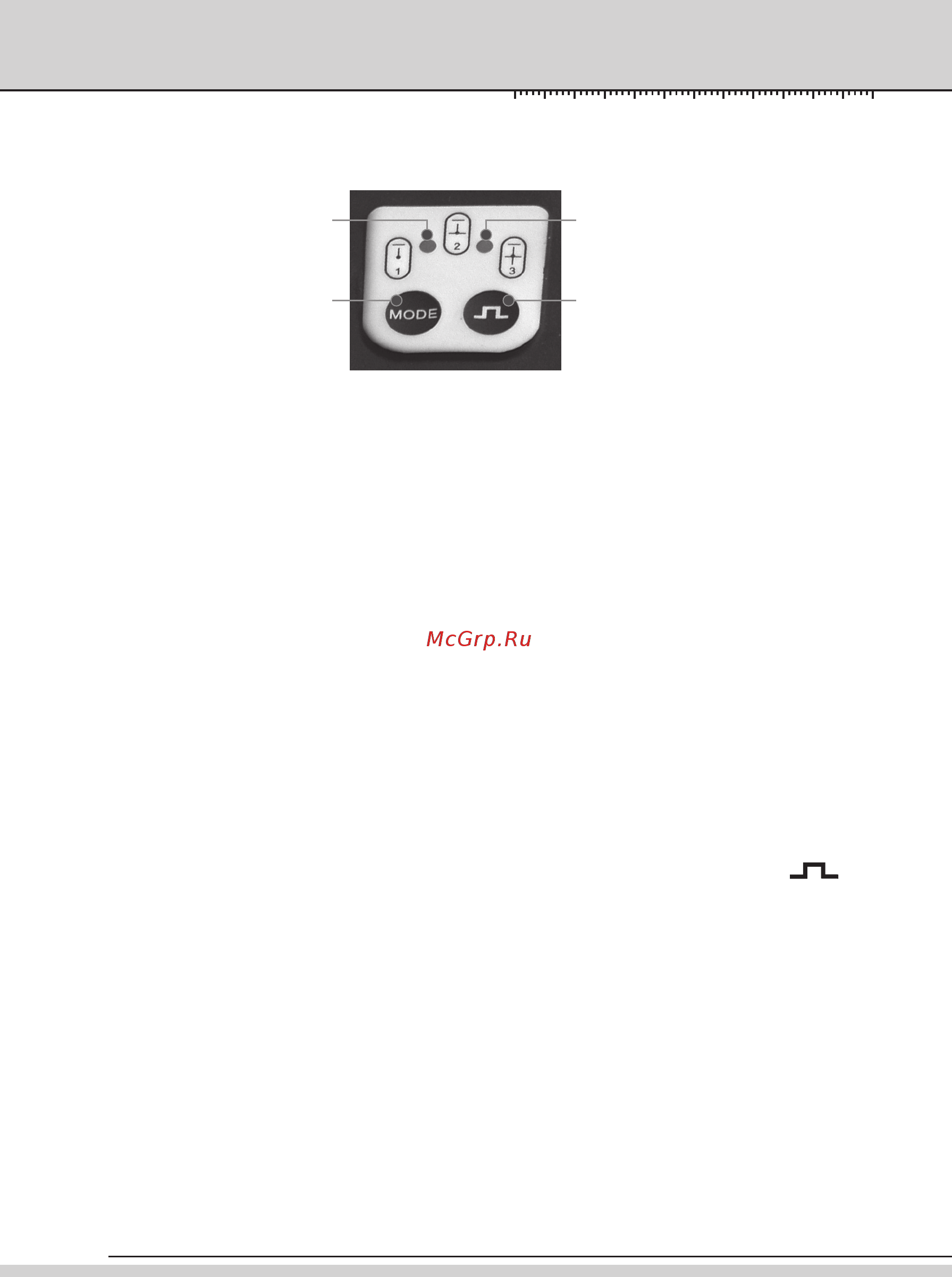

включение вертикальных линий включение импульсного режима

индикатор включения

импульсного режима

индикатор включения прибора
