CL4


CL4
Детектор рекомендован к применению в условиях недостаточной видимости
лазерной излучения при работе на улице или в светлых помещениях. Детектор
допускается использовать на расстоянии не менее 3 метров от прибора. Детек-
тор может крепиться к геодезической рейке с помощью входящей в комплект
поставки детектора струбцины.
ОПИСАНИЕ РАБОТЫ
Движок блокиратора (6) имеет три положения:
1 - Прибор выключен, компенсатор заблокирован. Используйте данный режим
при транспортировке прибора и когда прибор не используется.
2 - Прибор включен, компенсатор заблокирован. Режим используется для по-
строения плоскостей с произвольным углом наклона.
3 - Прибор включен, компенсатор разблокирован. Режим для построения гори-
зонтальной и вертикальной плоскостей. Если наклон корпуса прибора превы-
шает угол самовыравнивания, раздается прерывистый звуковой сигнал, сопро-
вождаемый миганием лазеров.
Последовательное нажатие кнопки (1) включает различные комбинации свече-
ния лазеров. Для увеличения времени работы, а также для уменьшения риска
непреднамеренного ослепления следует выбирать минимально необходимое
количество включенных лазерных модулей.
При кратковременном нажатии кнопки (2) включается, а при повторном нажатии
отключается импульсный режим свечения лазеров. Данный режим использует-
ся при работе с детектором и для снижения яркости свечения лазеров.
При низком уровне заряда элементов питания начинает мигать индикатор вклю-
чения (3) одновременно с лазерными излучателями.
Питание прибора может осуществляться от внешнего источника питания.

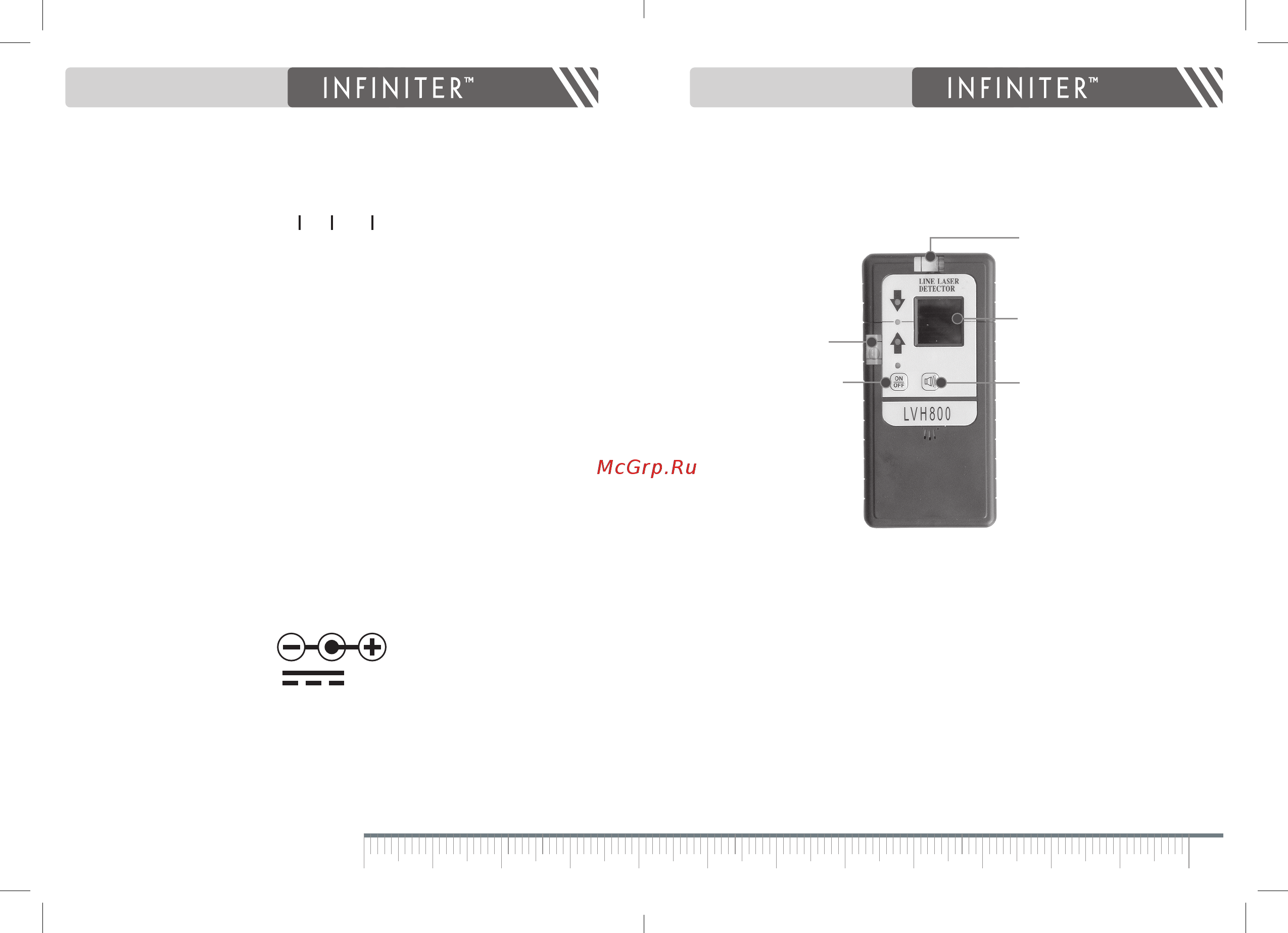

Лазерный детектор*
Детектор лазерного излучения увеличивает диапазон работы прибора до 70 м.
*поставляется отдельно
off X on
1 2 3
5В
500 мА
чувствительное поле
приемника
кнопка ON/OFF кнопка ЗВУК
вертикальный
уровень
горизонтальный
уровень
ВНИМАНИЕ! Детектор определяет модулированный сигнал от INFINITER CL4 и не
определяет перманентное лазерное излучение или точку. Следите за чистотой
поверхности чувствительного поля приемника, протирайте мягкой тряпкой, не
используйте химически активные жидкости (в т.ч. спирт, растворитель).
Для включения детектора нажмите кнопку ON/OFF. С помощью кнопки ЗВУК
можно включить или отключить звуковое сопровождение поиска оси излучения.
Соответствующий символ будет появляться на индикаторе детектора.
Поиск оси лазерного излучения осуществляется плавным перемещением детек-
тора по вертикали. В момент попадания лазера в чувствительное поле прием-
ника на экране появляется символ стрелки, направленной вверх или вниз, что
соответствует направлению, в котором необходимо перемещать детектор для
нахождения центра. Раздается звуковой сигнал. В момент когда ось лазерного
излучателя соответствует центру чувствительного поля приемника на дисплее
исчезают стрелки и загорается символ «–» , при этом звуковой сигнал звучит
непрерывно.
