102 | Русский
1 609 92A 0KH | (28.4.14) Bosch Power Tools
–Разница d между обеими отмеченными точками I и III
на стене А является действительным отклонением по
высоте измерительного инструмента.
Максимальное допустимое отклонение d
max
рассчитыва-
ют следующим образом:
d
max
= двойное расстояние между стенами x 0,3 мм/м
Пример: При расстоянии между стенами 5 м максималь-
ное отклонение не должно превышать
d
max
=2x5м x0,3мм/м =3мм. Таким образом, расстоя-
ние между отметками не должно превышать 3 мм.

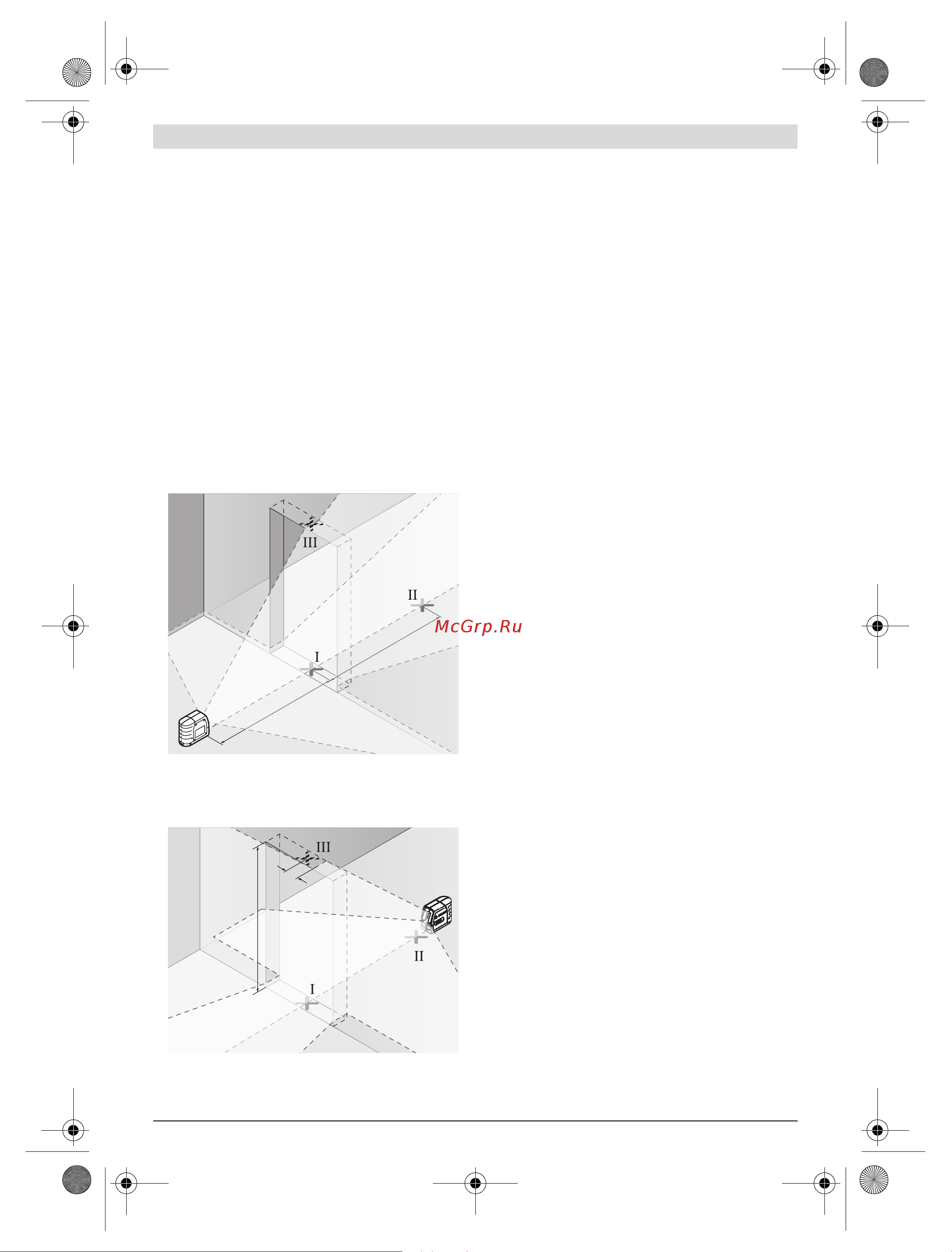

Проверка точности нивелирования вертикальной
линии
Для проверки Вам требуется проем двери, в обе стороны
от которого (на прочном полу) есть свободное простран-
ство длиной не менее 2,5 м.
–Установите измерительный прибор на расстоянии
2,5 м от дверного проема на твердое, ровное основа-
ние (не на штатив). Направьте лазерные линии на двер-
ной проем и дайте измерительному инструменту ниве-
лироваться.
–Отметьте середину вертикальной линии на полу в прое-
ме двери (точка I), на расстоянии в 5 м с другой сторо-
ны проема двери (точка II), а также по верхнему краю
проема двери (точка
III).
Переставьте измерительный инструмент на другую сто-
рону дверного проема прямо за точкой II. Подождите,
пока измерительный инструмент не произведет само-
нивелирование, и направьте вертикальную лазерную
линию так, чтобы ее середина проходила точно через
точки I и II.
–Разница d между точкой III и серединой лазерной ли-
нии на верхнем крае проема двери является действи-
тельным отклонением измерительного инструмента от
вертикали.
Измерьте высоту проема двери.
Максимальное допустимое отклонение d
max
рассчитыва-
ют следующим образом:
d
max
войная высота проема двери x 0,3 мм/м
Пример: При высоте проема двери 2 м максимальное от-
клонение не должно превышать
d
max
=2x2м x0,3мм/м =1,2мм. Таким образом, рассто-
яние между отметками не должно превышать 1,2 мм.
Указания по применению
Используйте всегда только середину лазерной ли-
нии для отметки. Ширина лазерной линии изменяется
по мере удаления.
Крепление на держателе
Для закрепления измерительного инструмента на держа-
теле 10 затяните крепежный винт 11 держателя в гнезде
под штатив 1/4" 2 на измерительном инструменте. Чтобы
повернуть измерительный инструмент на держателе,
слегка ослабьте винт 11.
Благодаря держателю 10 измерительный инструмент
можно закреплять следующим образом:
Установите держатель 10 гнездом под штатив 1/4" 15
на штатив 18 или на обычный фотоштатив. Для установ-
ки на обычный строительный штатив используйте гне-
здо под штатив 5/8" 16.
На стальных ч
астях держатель 10 можно крепить с по-
мощью магнитов 14.
К гипсокартонным плитам и деревянным стенам держа-
тель 10 можно прикрутить винтами. Вставьте винты
длиной мин. 50 мм в отверстия под винты 12 на держа-
теле.
К трубам и т.п. держатель 10 можно прикрепить с
помощью обычного ремня, который протягивается в
проушину под ремень 13.
Работа со штативом (принадлежности)
Штатив обеспечивает стабильную, регулируемую по вы-
соте опору для измерений. Установите изм
ерительный ин-
струмент гнездом под штатив
2
на резьбу 1/4" штатива и
зафиксируйте его с помощью фиксирующего винта штатива.
Работа с измерительным шаблоном (принадлежности)
(см. рис. GH)
С помощью измерительного шаблона 22 Вы можете пере-
нести лазерную отметку на пол или высоту лазера на стену.
С помощью нуля и шкалы можно измерить расстояние до
желаемой высоты и перенести его на другое место. Благо-
даря этому не нужно настраивать измерительный инстру-
мент на переносимую высоту.
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
d
2 m
