14-1
Глава 14
Дисбаланс
Введение
В режиме "Дисбаланс"показываются соотношения фаз напряжений и токов.
Результаты измерений основаны на основном компоненте частоты (60 Гц, 50 Гц
или 400 Гц для Fluke 437-II с применением метода симметричных составляющих).
В трехфазных энергетических системах фазовый сдвиг между напряжениями и
токами должен быть близким к 120°. Режим Дисбаланс предлагается на экране
показа результатов измерений, в соответствующем
меню тренда, в таблицах
регистрации событий и на экране Фазора.

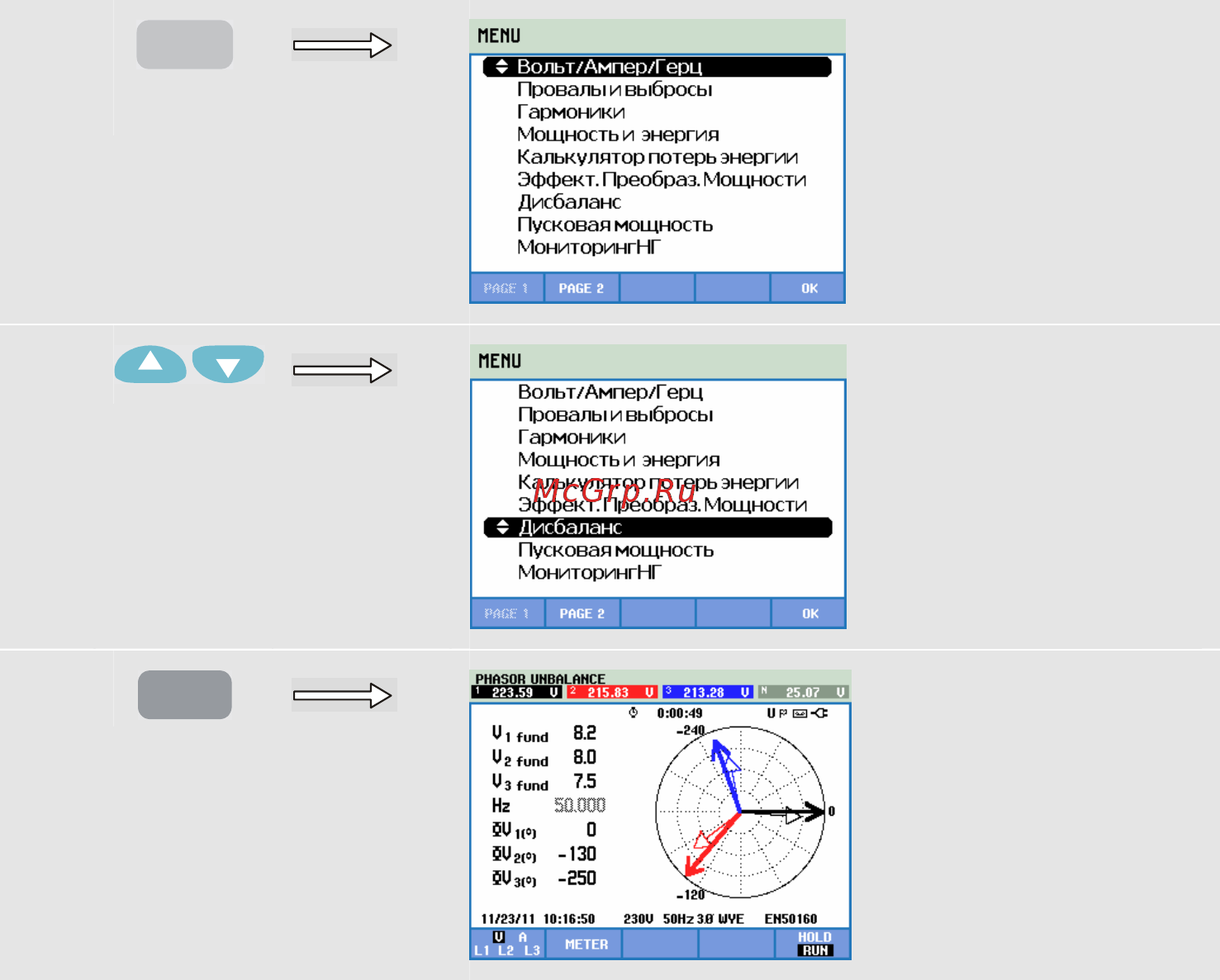

Экран фазора
Для доступа в экрана Фазор дисбаланса:
c
MENU
d
e
ENTER
