5. Så snart kontakten slår ud, står der OPEN (afbrudt) på skærmen. Luft nu

pumpen langsomt ud, indtil trykkontakten slutter igen. Ikonet for hentning

vises på skærmen.

6. Tryk på S til at aflæse trykværdi, da kontakten afbrød og sluttede, samt for

dødbåndet.

7. Hold S nede i 3 sekunder til at nulstille Kontaktafprøvning, og hold en

vilkårlig anden tast nede i 3 sekunder til at afslutte funktionen.

Nulstilling til følere til absolut tryk

Instrumentet stilles på et givet tryk som nul på følgende måde:

1. Hold Z-tasten nede.

2. Visningen stilles ned

Z (a) hhv. op på Z (h) til at svare til det givne tryk.

3. Visningsnulstilling afsluttes ved at slippe Z tasten.

Man kan bruge det aktuelle lufttryk, hvis man kender det nøjagtigt, til alle eksterne

trykfølere undtagen type 700PA3. Man kan dog også benytte en trykkilde med

nøjagtigt tryk, der naturligvis skal være i kapacitetsområdet, til alle følere til absolut

tryk. Følgende værdier benyttes til omregning af måleenheder:

• 1 bar = 750 mm kviksølvsøjle (dvs. 1 mm kviksølvsøjle = 0,0013332 bar)

• 1 US psi = 2,036 US" kviksølvsøjle (dvs. 1 US" kviksølvsøjle =

0,49115 US psi).

Spændingsafgivelse

Man kan sætte spænding (24 V dc) på transmittere, der er taget af kredse, med

instrumentet på følgende måde.

1. Med instrumentet slukket, holdes U nede, mens det tændes på afbryderen O.

Ikonet for KREDSFORSYNING (LOOP POWER) vises på skærmen.

2. Transmitteren tages ud af kredsen og serieforbindes med instrumentet som

vist i fig. 3.

Udover mA kan strømstyrke vises på to andre måder:

• Procentfunktion- Strømstyrke vises i procent af 4 - 20 mA-skala.

• Fejlprocentfunktion- Transmitteres udgangseffektfejl vises. Fejl beregnes ud

fra nul- og udslagstryk, man indstiller, på 4 - 20 mA-skala.

3. Og man kan nu aflæse strømstyrken i kredsen på mA-ruden på skærmen.

4. Man slukker for 24 V dc afgivelse, når man ikke skal bruge det mere, på

afbryderen O.

SIGNAL

TEST

–

qo007f.eps

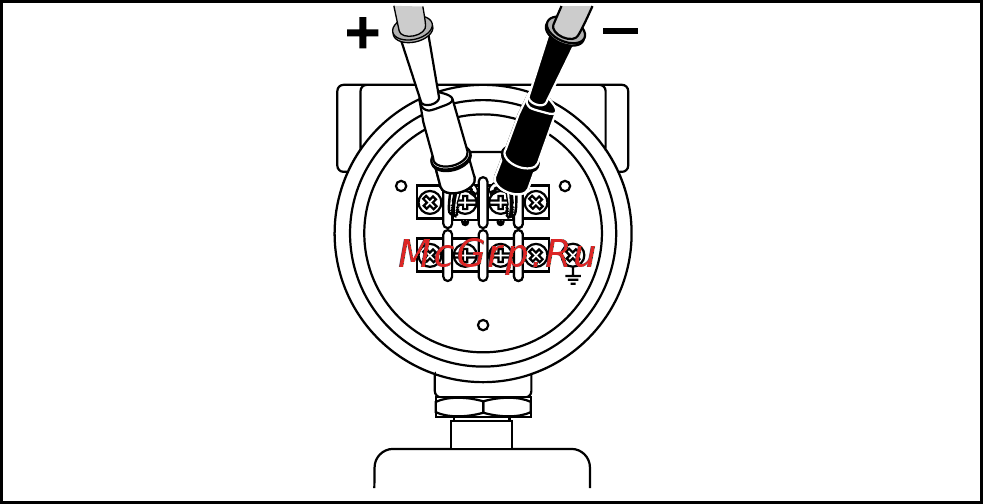

Figur 3. Tilslutning til strømafgivelse
