ИНСТРУКЦИЯ ПО СБОРКЕ:

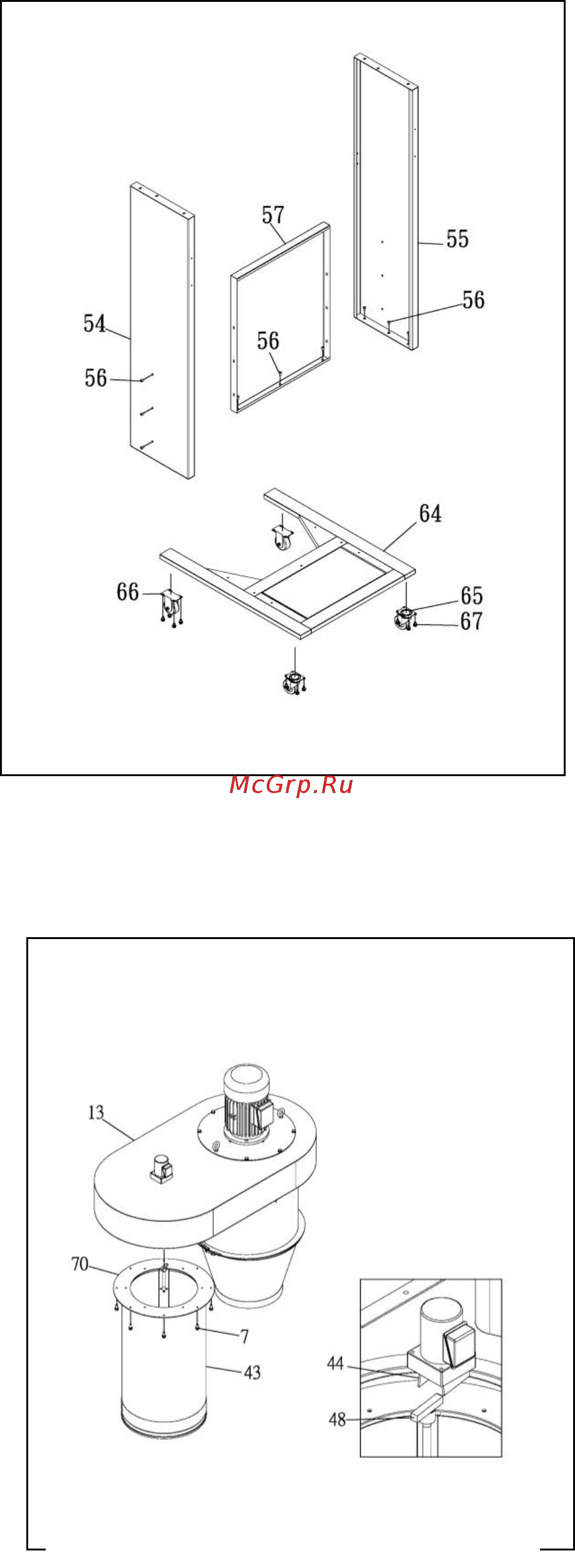

Шаг 1-A:

Установите вращающиеся основные колеса (№ 65) и

Фиксированные основные колеса (№ 66)

к основанию (№ 64), используя болты (№ 67).

Посмотрите (рис 1)

Шаг 1-B:

Прикрепите левую и правую базовую стойку (№54, 55) к

Центральной части №57. Готовую конструкцию

приверните болтами №56 к Основанию №64

Посмотрите (рис 1)

(РИС.1)

Шаг 2:

Прикрепите фильтр №43 к

корпусу коллектора №13, использую крепеж №7,

так чтобы ось механического очистителя

фильтра №48 совпал

с П-образной скобой двигателя №44

Посмотрите (рис 2)

(РИС. 2)
