14
15. ДЕТАЛИ СБОРКИ ДРЕЛИ ДУЭ-2-1000ЭР/13
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 216103 Винт крепления патрона 36 219012 Корпус левый
2 23516 Патрон сверлильный 37 219013 Муфта сетевого шнура
3 219100 Кольцо стопорное ф 36мм 38 219154 Шнур сетевой
4 219000 Шпиндель 39 216124 Скоба сетевого шнура
5 219101 Шайба ф 35мм 40 219153 Винт
6 219102 Вставка 41 216116 Конденсатор 450-1050
7 219105 Подшипник 6003 42 219014 Выключатель
8 219106
Шайба растровая
(ударник)
43 219142 Дроссель
9 219104 Шарик ф 4мм 44 219015 Рычаг реверса
10 219107
Кольцо стопорное
ф14мм
45 217719 Втулка
резиновая
11 219108
Шайба растровая
(наковальня)
46 216110 Подшипник 607
12 216111 Подшипник 608 47 219016 Статор
13 219001 Втулка 48 219017 Щётка
14 219126 Пружина ДУЭ-2 49 219018 Винт
15 219002 Колесо зубчатое 1 50 219019 Втулка
16 219123 Штифт ДУЭ-2 51 219020 Клемма
17 219003 Ползун 52 219021
Щеткодержатель
верхний
18 219129 Планка переключающая 53 219022
Прокладка
щеткодержателя
19 219131 Ось большая 54 219023 Пружина щеткодержателя
20 219004 Колесо зубчатое 2 55 219024 Ротор
21 219005 Переключатель скорости 56 219025 Подшипник 609
22 219117 Пружина переключателя 57 219026 Щит промежуточный
23 219115 Шарик ф 5мм 58 219112
Переключатель
режимов
24 219006 Корпус редуктора 59 219027
Рычаг переключателя
режимов
25 219007 Шайба 60 219138 Шайба защитная
26 219008 Винт 61 219028
Щеткодержатель
нижний
27 219009 Винт 62 219029 болт
28 219130 Штифт 63 50421 Ограничитель
29 219132
Подшипник игольчатый
HK0709
64 219030 Корпус правый
30 219116 Кольцо стопорное ф18мм 65 219144 Винт
31 219010 Вал промежуточный 66 219031 Скоба рукоятки
32 219134 Шпонка 67 219032
Рукоятка
дополнительная
33 219011
Шестерня
промежуточного вала
68 219033
Вал промежуточный в
сборе
34 219136
Кольцо стопорное
ф10мм
69 219034 Ротор в сборе
35 219137 Шайба 70 219035
Рукоятка
дополнительная в сборе
7
Если двигатель не работает, обратитесь в
уполномоченный сервисный центр.
5.2.2. Колебания напряжения сети в пре-
делах ±10% относительно номинального
значения не влияют на нормальную рабо-
ту дрели. Однако, при тяжёлой нагрузке
необходимо, чтобы на двигатель подава-
лось напряжение 220 В.
5.2.3. Не перегружайте дрель. При вы-
полнении работ, регламентированных
данным «Руководством», не допускайте
чрезмерного
усилия подачи дрели (нажа-
тия), вызывающего существенное паде-
ние оборотов шпинделя. Невыполнение
этого требования способно привести к пе-
регрузке и выходу из строя электродвига-
теля дрели. Не допускается эксплуатация
дрели с признаками кольцевого искрения
на коллекторе электродвигателя.
5.2.4. Большинство проблем с двигате-
лем вызвано ослаблением или плохи-
ми контактами в разъёмах, перегрузкой,
пониженным напряжением (возможно,
вследствие недостаточного сечения под-
водящих проводов).
5.2.5. При большой длине и малом попе-
речном сечении подводящих проводов на
них происходит дополнительное падение
напряжения, которое приводит к пробле-
мам с двигателем. Поэтому для нормаль-
ного функционирования инструмента
необходимо достаточное поперечное се-
чение подводящих проводов. Рекомендо-
ванное поперечное сечение
медного про-
вода 1,5 мм² при общей длине не более
15 метров. При этом, не имеет значения,
осуществляется подвод электроэнергии к
дрели через стационарные подводящие
провода, через удлинительный кабель
или через комбинацию стационарных и
удлинительный кабелей.

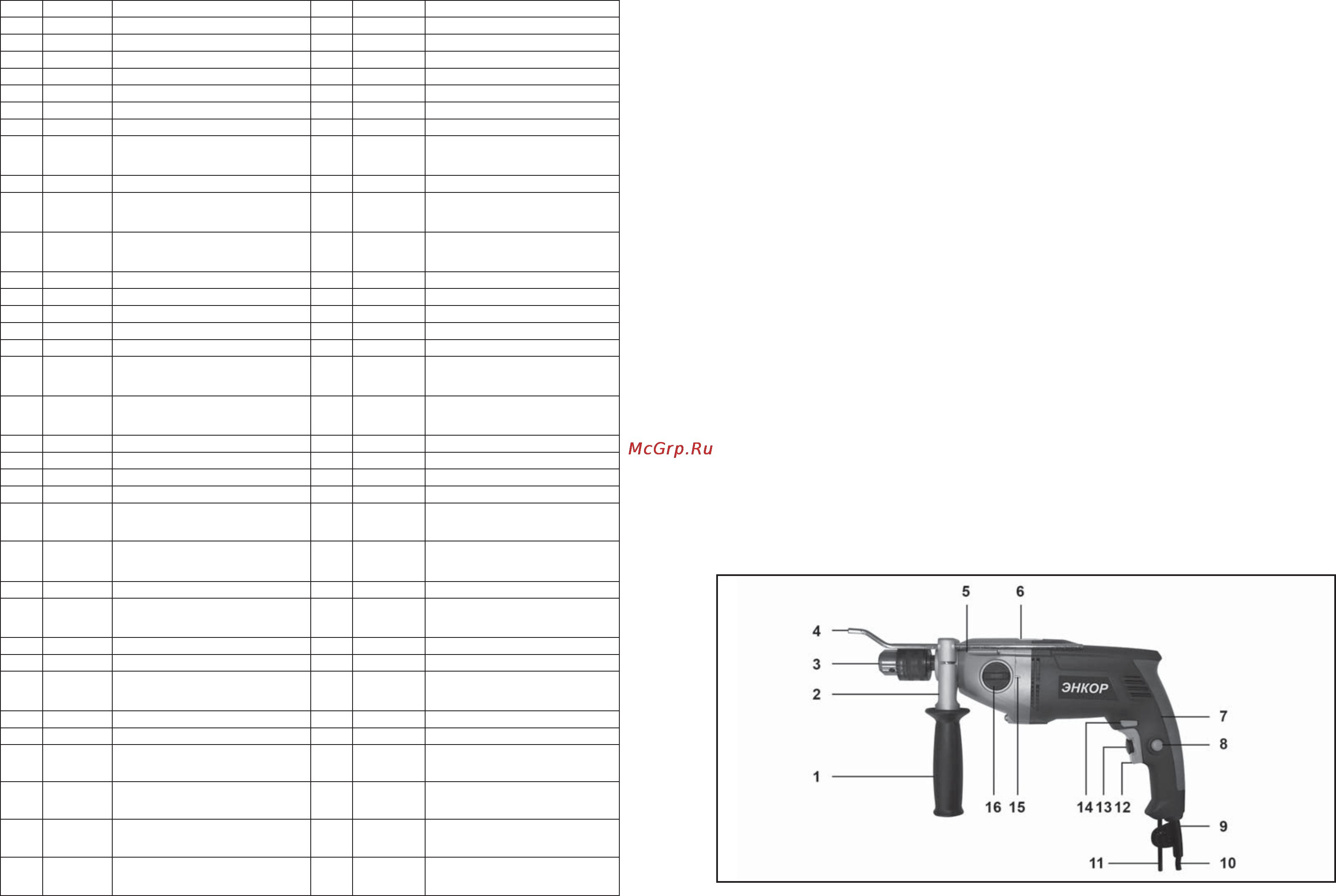

6. УСТРОЙСТВО ДРЕЛИ (Рис. 2)
1. Рукоятка дополнительная
2. Хомут рукоятки дополнительной
3. Патрон сверлильный
4. Ограничитель глубины сверления
5. Корпус
редуктора
6. Переключатель режимов
7. Корпус электродвигателя с ручкой
8. Кнопка фиксирующая
9. Муфта шнура питания
10. Шнур питания
11. Ключ сверлильного патрона
12. Выключатель
13. Регулятор скорости вращения шпин-
деля
14. Переключатель направления враще-
ния (реверс)
15. Метка
16. Переключатель скоростей
ЗАПРЕЩАЕТСЯ производить измене-
ние направления вращения шпинделя
переключателем реверса (14) при на-
жатом выключателе (12) и вращаю-
щемся шпинделе.
Рис. 2
Содержание
- Гарантийный талон 3
- Габаритные размеры упаковки д х ш х в мм 360 х 250 х 88 4
- Диаметр зажимаемого в сверлильном патроне инструмента мм 1 5 13 4
- До 3 4
- Древесина 40 25 4
- Дрель предназначена для эксплуата ции и хранения в следующих условиях температура окружающей среды от 4
- Кирпич 20 13 4
- Максимальный диаметр сверления i ii скорость мм 4
- Масса нетто кг 3 2 код для заказа 50090 4
- На ii скорости 0 3000 4
- Номинальная потребляемая мощность вт 1000 4
- Номинальное напряжение в 220 10 4
- Общие указания 1 электрическая ударная сверлильная машина модели дуэ 2 1000эр 13 далее дрель предназначена для сверления от верстий в металлах пластмассах древеси не и кирпиче а также для завинчивания и вывинчивания шурупов и самонарезающих винтов в металлах древесине и пластмассе с использованием оснастки конструктивно совместимой с дрелью и предназначенной для выполнения вышеперечисленных ра бот 1 данная ручная электрическая машина дрель является технически сложным то варом бытового назначения и относится к электробытовым машинам предназначен ным для использования исключительно для личных семейных домашних и иных нужд не связанных с осуществлением предпри нимательской деятельности 1 дрель работает от однофазной сети переменного тока напряжением 220в и ча стотой 50 гц 4
- По электробезопасности электрическая сверлильная машина модели дуэ 2 1000эр 13 соответствует ii классу защиты от поражения электрическим током по гост 12 13 91 в связи постоянным совершенствованием конструкции и технических харак теристик инструмента ооо энкор инструмент воронеж оставляет за собой право вносить изменения в конструкцию и комплектацию данного изделия 4
- Род тока переменный 4
- С 1 приобретая дрель проверьте ее рабо тоспособность и комплектность обязатель но требуйте от продавца заполнения гаран тийного талона и паспорта инструмента дающих право на бесплатное устранение заводских дефектов в период гарантийного срока в этих документах продавцом указы вается дата продажи инструмента ставит ся штамп магазина и разборчивая подпись или штамп продавца внимание после продажи дрели пре тензии по некомплектности не принима ются 4
- С относительная влажность воздуха до 80 при температуре 2 4
- Сталь 13 8 4
- Таблица 1 4
- Технические данные 2 основные параметры дрели приведе ны в таблице 1 4
- Технические параметры значения 4
- Частота вращения шпинделя на холостом ходу об мин на i скорости 0 1100 4
- Частота тока гц 50 4
- Д ограничитель глубины сверления 1 шт руководство по эксплуатации 1 экз картонная коробка 1 шт 5
- Комплектность рис 1 а дрель 1 шт б патрон сверлильный 1 шт в рукоятка дополнительная 1 шт г ключ сверлильного патрона 1 шт 5
- Рис 1 5
- Снегопада или дождя вблизи вос пламеняющихся жидкостей или газов во взрывоопасных помещениях или помещениях с химически активной средой разрушающей металлы и изо ляцию а также в условиях чрезмерной запылённости воздуха 4 не подвергайте дрель воздействию резких температурных перепадов спо собных вызвать образование конденсата на деталях электродвигателя если дрель внесена в зимнее время в отапливаемое помещение с улицы рекомендуется не включать её в течение времени доста точного для устранения конденсата внимание во время работы с элек троинструментом избегайте соприкос новения с заземлёнными поверхно стями 4 перед первым включением дрели об ратите внимание на правильность сборки дрели и надежность установки оснастки 4 проверьте работоспособность вы 5
- Указания по технике безопасности предупреждение не подключайте дрель к сети питания до тех пор пока внимательно не ознакомитесь с изло женными в руководстве рекоменда циями запрещается работать дрелью в со стоянии алкогольного или наркотиче ского опьянения внимание в процессе работы элек троинструментом не допускайте на хождения в рабочей зоне детей и по сторонних лиц 4 ознакомьтесь с назначением принци пом действия приемами работы и макси мальными возможностями вашей дрели 4 запрещается работа дрелью в поме щениях с относительной влажностью воз духа более 80 запрещается эксплуатация дрели в условиях воздействия капель и брызг на открытых площадках во время 5
- Ключателя дрели и переключателей ре жимов 4 используйте дрель только по назна чению применяйте оснастку предна значенную для работы дрелью не до пускается самостоятельное проведение модификаций дрели а также использо вание дрели для работ не регламентиро ванных данным руководством 4 во избежание получения травмы при работе с дрелью не надевайте излишне свободную одежду галстуки украшения они могут попасть в подвижные детали дрели 4 всегда работайте в защитных очках используйте наушники для уменьшения воздействий шума при длительной рабо те используйте виброзащитные рукавицы 4 надёжно закрепляйте обрабатывае мую заготовку для закрепления заготов ки используйте струбцины или тиски 4 0 перед работой включите дрель и дайте ей поработать на холостом ходу в случае обнаружения шумов не характер ных для нормальной работы инструмента или сильной вибрации выключите дрель отсоедините вилку шнура питания от ро зетки электрической сети не включайте дрель до выявления и устранения причин неисправнос 6
- Особенности эксплуатации 5 требования к сети электропитания 5 дрель подключается к электриче ской сети с напряжением 220 в частотой 50 гц 5 запрещается переделывать вилку сетевого шнура питания дрели если она не соответствует размеру вашей розетки и изменять длину шнура питания 5 при повреждении сетевого шнура пи тания его должен заменить уполномочен ный сервисный центр услуга платная 5 особенности эксплуатации внимание для исключения опасно сти повреждения двигателя регулярно очищайте дрель и вентиляционные ка налы корпуса от опилок и пыли таким образом обеспечивается беспрепят ственное охлаждение двигателя не допускайте попадания внутрь корпуса дрели посторонних предметов и жид костей 5 если двигатель дрели не запуска ется или внезапно останавливается при работе сразу же отключите дрель от соедините вилку шнура питания дрели от розетки электрической сети проверь те шпиндель на свободное вращение и состояние электрической сети если шпиндель вращается свободно и сеть исправна включите 6
- Частям инструмента 4 5 оберегайте дрель от падений не работайте дрелью с поврежденным кор пусом 4 6 не допускайте неправильной экс плуатации шнура питания дрели не тяни те за шнур при отсоединении вилки от ро зетки оберегайте шнур от скручивания заломов нагревания попадания масла воды и повреждения об острые кромки не используйте шнур питания дрели с по вреждённой изоляцией 4 7 содержите дрель и сменную оснаст ку в чистоте и исправном состоянии 4 8 перед началом любых работ по за мене оснастки или техническому обслу живанию дрели отключите вилку шнура питания от розетки электросети 6
