8
7. СБОРКА (Рис.2)
7.1. Вращая рукоятку дополнительную (1)
против часовой стрелки, ослабьте хомут
рукоятки (2) и установите его на корпус
редуктора (5) дрели.
7.2. Вставьте ограничитель глубины свер-
ления (4) в специальное отверстие на хо-
муте (2).
7.3. Установите рукоятку (1) в удобное
положение, зафиксируйте её, вращая ру-
коятку (1) по часовой стрелке и сжимая
хомут (2).
7.3. Установите ключ (11) сверлильного
патрона в гнездо на муфте (9) шнура пи-
тания (10).
Примечание. Если нет необходимо-
сти ограничивать глубину сверления,
ограничитель глубины сверления (4) в
хомут (2) дополнительной рукоятки (1)
можно не устанавливать.
8. ПОДГОТОВКА К РАБОТЕ
И РЕГУЛИРОВКА (Рис.2)
8.1 Установка инструмента или оснаст-
ки в сверлильный патрон.
8.1.1. Проведите внешний осмотр инстру-
мента. Убедитесь в надежности крепле-
ния патрона (3) и отсутствии внутри него
стружки и строительного мусора.
8.1.2. Вращая ключ (11) против часовой
стрелки, разведите кулачки патрона (3) на
расстояние, необходимое для установки
оснастки. Вращением ключа по часовой
стрелке зажмите оснастку в патроне (3).
8.1.3. Поместите ключ (11) в гнездо на
муфте (9) шнура питания (10).
8.2. Установка инструмента или оснаст-
ки в бесключевой (быстрозажимной)
патрон.
8.2.1. Проведите внешний осмотр инстру-
мента. Убедитесь в надежности крепле-
ния патрона (3) и отсутствии внутри него
стружки и строительного мусора.
8.2.2. Удерживая одной рукой заднюю
муфту патрона (3), другой рукой повер-
ните переднюю муфту против часовой
стрелки. Вращая переднюю муфту патро-
на (3), разведите кулачки на расстояние
необходимое для установки оснастки.
Вращая переднюю муфту до упора по
часовой стрелке, зажмите оснастку в па-
троне (3).
8.3. Регулировка ограничителя глуби-
ны сверления.
8.3.1. Вращением рукоятки дополнитель-
ной (1) против часовой стрелки, ослабьте
хомут (2) на корпусе редуктора (5) дрели.
8.3.2. Переместите ограничитель глубины
сверления (4) на необходимое расстояние
в гнезде хомута (2) рукоятки (1).
8.3.3. Вращением рукоятки дополнитель-
ной (1) по часовой стрелке зафиксируйте
положение ограничителя глубины свер-
ления (4) на хомуте (2).
8.4. Регулировка частоты вращения
шпинделя.
8.4.1. Подключите вилку сетевого шну-
ра питания (10) к розетке электрической
сети.
8.4.2. Нажмите клавишу выключателя (12)
и зафиксируйте ее в нажатом положении
кнопкой (8).
8.4.3. Вращением регулятора (13) устано-
вите частоту вращения шпинделя дрели,
соответствующую предполагаемой опе-
рации.
8.4.4. Отпустите клавишу выключателя
(12). Если клавиша выключателя (12) за-
фиксирована в нажатом положении кноп-
кой (8), для отключения дрели коротко на-
жмите клавишу выключателя (12).
8.5. Изменение частоты вращения
шпинделя при помощи редуктора.
8.5.1. Дождитесь полной остановки шпин-
деля электродрели.
8.5.2. Поверните переключатель (16) до
совмещения цифры, обозначающей ско-
рость на переключателе (16), с меткой
(15) на корпусе редуктора (5) дрели.
8.5.3. Если переключение скорости после
полной остановки шпинделя затруднено,
проведите переключение при вращении
шпинделя рукой и полностью отпущенном
выключателе (12).
9. ПОРЯДОК РАБОТЫ
ДРЕЛЬЮ (Рис.2-3)
9.1. Сверление без удара.
9.1.1. Установите сверло в патрон (3) со-
гласно разделам 8.1-8.2.
13

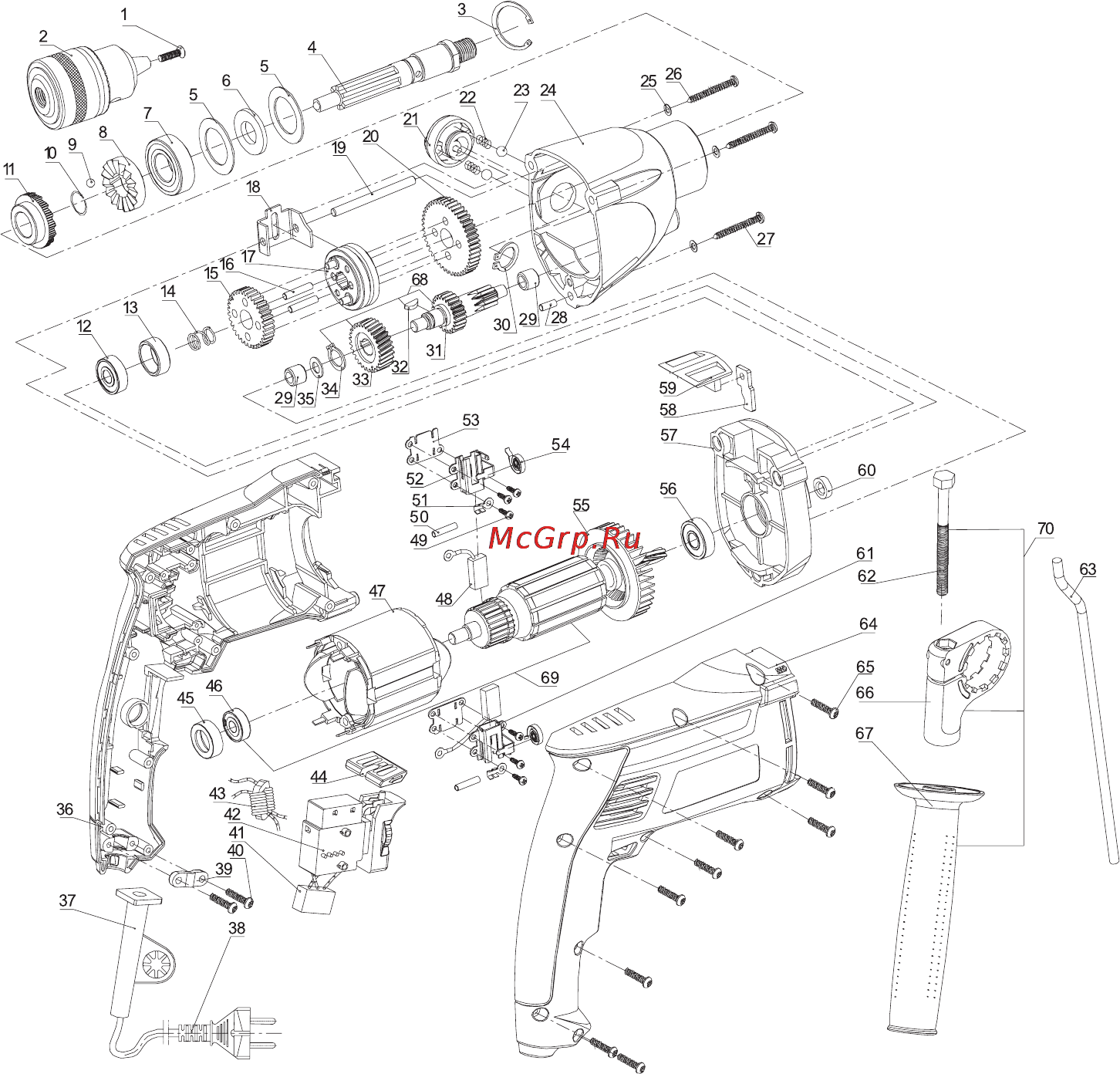

14. СХЕМА СБОРКИ ДРЕЛИ ДУЭ-2-1000ЭР/13
Содержание
- Гарантийный талон 3
- Габаритные размеры упаковки д х ш х в мм 360 х 250 х 88 4
- Диаметр зажимаемого в сверлильном патроне инструмента мм 1 5 13 4
- До 3 4
- Древесина 40 25 4
- Дрель предназначена для эксплуата ции и хранения в следующих условиях температура окружающей среды от 4
- Кирпич 20 13 4
- Максимальный диаметр сверления i ii скорость мм 4
- Масса нетто кг 3 2 код для заказа 50090 4
- На ii скорости 0 3000 4
- Номинальная потребляемая мощность вт 1000 4
- Номинальное напряжение в 220 10 4
- Общие указания 1 электрическая ударная сверлильная машина модели дуэ 2 1000эр 13 далее дрель предназначена для сверления от верстий в металлах пластмассах древеси не и кирпиче а также для завинчивания и вывинчивания шурупов и самонарезающих винтов в металлах древесине и пластмассе с использованием оснастки конструктивно совместимой с дрелью и предназначенной для выполнения вышеперечисленных ра бот 1 данная ручная электрическая машина дрель является технически сложным то варом бытового назначения и относится к электробытовым машинам предназначен ным для использования исключительно для личных семейных домашних и иных нужд не связанных с осуществлением предпри нимательской деятельности 1 дрель работает от однофазной сети переменного тока напряжением 220в и ча стотой 50 гц 4
- По электробезопасности электрическая сверлильная машина модели дуэ 2 1000эр 13 соответствует ii классу защиты от поражения электрическим током по гост 12 13 91 в связи постоянным совершенствованием конструкции и технических харак теристик инструмента ооо энкор инструмент воронеж оставляет за собой право вносить изменения в конструкцию и комплектацию данного изделия 4
- Род тока переменный 4
- С 1 приобретая дрель проверьте ее рабо тоспособность и комплектность обязатель но требуйте от продавца заполнения гаран тийного талона и паспорта инструмента дающих право на бесплатное устранение заводских дефектов в период гарантийного срока в этих документах продавцом указы вается дата продажи инструмента ставит ся штамп магазина и разборчивая подпись или штамп продавца внимание после продажи дрели пре тензии по некомплектности не принима ются 4
- С относительная влажность воздуха до 80 при температуре 2 4
- Сталь 13 8 4
- Таблица 1 4
- Технические данные 2 основные параметры дрели приведе ны в таблице 1 4
- Технические параметры значения 4
- Частота вращения шпинделя на холостом ходу об мин на i скорости 0 1100 4
- Частота тока гц 50 4
- Д ограничитель глубины сверления 1 шт руководство по эксплуатации 1 экз картонная коробка 1 шт 5
- Комплектность рис 1 а дрель 1 шт б патрон сверлильный 1 шт в рукоятка дополнительная 1 шт г ключ сверлильного патрона 1 шт 5
- Рис 1 5
- Снегопада или дождя вблизи вос пламеняющихся жидкостей или газов во взрывоопасных помещениях или помещениях с химически активной средой разрушающей металлы и изо ляцию а также в условиях чрезмерной запылённости воздуха 4 не подвергайте дрель воздействию резких температурных перепадов спо собных вызвать образование конденсата на деталях электродвигателя если дрель внесена в зимнее время в отапливаемое помещение с улицы рекомендуется не включать её в течение времени доста точного для устранения конденсата внимание во время работы с элек троинструментом избегайте соприкос новения с заземлёнными поверхно стями 4 перед первым включением дрели об ратите внимание на правильность сборки дрели и надежность установки оснастки 4 проверьте работоспособность вы 5
- Указания по технике безопасности предупреждение не подключайте дрель к сети питания до тех пор пока внимательно не ознакомитесь с изло женными в руководстве рекоменда циями запрещается работать дрелью в со стоянии алкогольного или наркотиче ского опьянения внимание в процессе работы элек троинструментом не допускайте на хождения в рабочей зоне детей и по сторонних лиц 4 ознакомьтесь с назначением принци пом действия приемами работы и макси мальными возможностями вашей дрели 4 запрещается работа дрелью в поме щениях с относительной влажностью воз духа более 80 запрещается эксплуатация дрели в условиях воздействия капель и брызг на открытых площадках во время 5
- Ключателя дрели и переключателей ре жимов 4 используйте дрель только по назна чению применяйте оснастку предна значенную для работы дрелью не до пускается самостоятельное проведение модификаций дрели а также использо вание дрели для работ не регламентиро ванных данным руководством 4 во избежание получения травмы при работе с дрелью не надевайте излишне свободную одежду галстуки украшения они могут попасть в подвижные детали дрели 4 всегда работайте в защитных очках используйте наушники для уменьшения воздействий шума при длительной рабо те используйте виброзащитные рукавицы 4 надёжно закрепляйте обрабатывае мую заготовку для закрепления заготов ки используйте струбцины или тиски 4 0 перед работой включите дрель и дайте ей поработать на холостом ходу в случае обнаружения шумов не характер ных для нормальной работы инструмента или сильной вибрации выключите дрель отсоедините вилку шнура питания от ро зетки электрической сети не включайте дрель до выявления и устранения причин неисправнос 6
- Особенности эксплуатации 5 требования к сети электропитания 5 дрель подключается к электриче ской сети с напряжением 220 в частотой 50 гц 5 запрещается переделывать вилку сетевого шнура питания дрели если она не соответствует размеру вашей розетки и изменять длину шнура питания 5 при повреждении сетевого шнура пи тания его должен заменить уполномочен ный сервисный центр услуга платная 5 особенности эксплуатации внимание для исключения опасно сти повреждения двигателя регулярно очищайте дрель и вентиляционные ка налы корпуса от опилок и пыли таким образом обеспечивается беспрепят ственное охлаждение двигателя не допускайте попадания внутрь корпуса дрели посторонних предметов и жид костей 5 если двигатель дрели не запуска ется или внезапно останавливается при работе сразу же отключите дрель от соедините вилку шнура питания дрели от розетки электрической сети проверь те шпиндель на свободное вращение и состояние электрической сети если шпиндель вращается свободно и сеть исправна включите 6
- Частям инструмента 4 5 оберегайте дрель от падений не работайте дрелью с поврежденным кор пусом 4 6 не допускайте неправильной экс плуатации шнура питания дрели не тяни те за шнур при отсоединении вилки от ро зетки оберегайте шнур от скручивания заломов нагревания попадания масла воды и повреждения об острые кромки не используйте шнур питания дрели с по вреждённой изоляцией 4 7 содержите дрель и сменную оснаст ку в чистоте и исправном состоянии 4 8 перед началом любых работ по за мене оснастки или техническому обслу живанию дрели отключите вилку шнура питания от розетки электросети 6
