пола».
вотверстие монтажную коробку изакрепите ее.
Подведите питающие провода, концы нагревательной секции «те-
плый пол» идатчика температуры пола кмонтажной коробке вгоф-
рированных трубках.
Присоедините провода кклеммам терморегулятора согласно схеме
натыльной стороне терморегулятора илиинструкции — пункт 7.
Закрепите терморегулятор вмонтажной коробке.
Пользуйтесь услугами только квалифицированных электриков!
Помните, неправильное подключение может привести квыходу
изстроя терморегулятора, датчика температуры пола инагрева-
тельной секции «теплый пол».

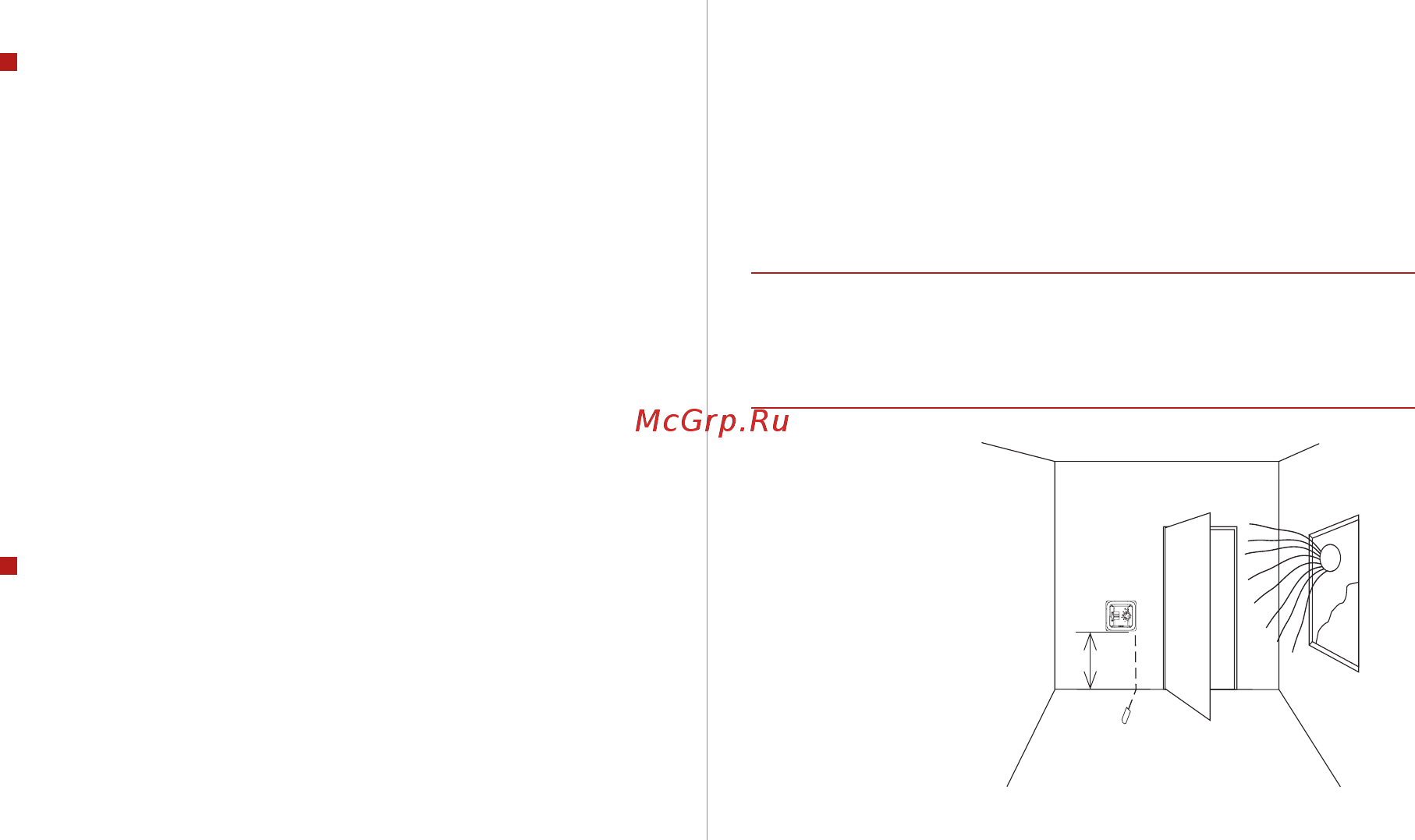

1,2 м
Датчик температуры
NTC 10К
Рис.1
5. УСТАНОВКА ДАТЧИКА ТЕМПЕРАТУРЫ NTC 10K
Монтаж датчика температуры пола производится одновременно
сустановкой системы «теплый пол».
Установите датчик температуры внутри гофрированной трубы иза-
глушите свободный конец трубы (неподключаемый ктерморегуля-
тору) дляпредотвращения попадания раствора иликлея. Например,
латунной заглушкой, входящей вкомплект поставки для«теплого
Заглушенный конец гофрированной трубы расположите поцентру
между двумя соседними нитями греющего кабеля, нонедалее 50 см
отстены. Сделайте штробу 20×20 мм отместа установки домонтаж-
ной коробки иподведите гофрированную трубу сдатчиком NTC 10K
кмонтажной коробке.
Длянаиболее точного измерения температуры поверхности пола,
разместите гофрированную трубу сдатчиком пола какможно ближе
коблицовочному покрытию пола (керамическая плитка ипр.).
6. УСТАНОВКА ТЕРМОРЕГУЛЯТОРА
Терморегулятор располагается настене. Определите место установки
терморегулятора впомещении сосвободной циркуляцией воздуха (см.
рис.1). Высота установки от поверхности пола — 0,3-1,5 м. Избегайте по-
падания прямых солнечных лучей натерморегулятор. Не устанавливайте
терморегулятор внутри помещений с повышенной влажностью.
Подготовьте отверстие диаметром 68 мм иглубиной 60 мм вранее
определенном месте установки терморегулятора. Затем установите
