Инструкция по установке нагревательных матов
8Горячая линия: (495) 789-96-40 www.national-comfort.ru
грева, вкл./выкл. состояния обо-
грева. Самодиагностика системы
обогрева с выводом предупрежда-
ющей информации. Дополнитель-
ный режим управления обогревом
без измерения температуры — за
единицу времени берется 1 час.
Время вкл./выкл. состояния обо-
грева устанавливается пользовате-
лем в процентном соотношении.
Диапазон составляет от 10% до
90%. Позволяет точно контроли-
ровать мощность. Максимальный
ток нагрузки — 2х8 А.
3.2.5. PT-320

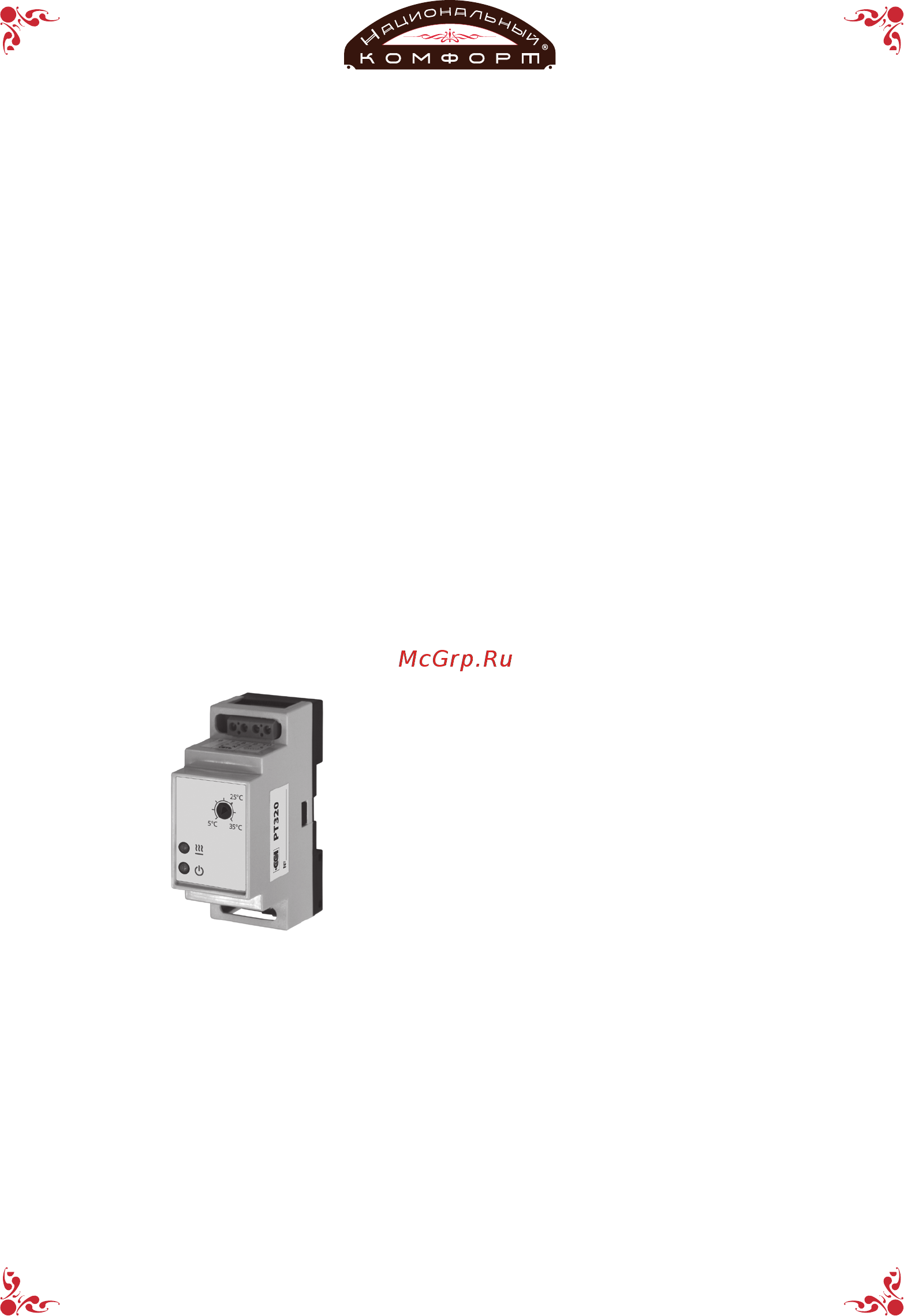

Терморегулятор РТ-320 для
установки в шкафах управле-
ния на стандартную DIN-рейку
(рис. 9).
несколько помещений с одинаковы-
ми тепловыми условиями или одно
большое помещение несколькими
нагревательными секциями. Термо-
регулятор управляет пускателями,
рассчитанными на большие токи, к
которым подключаются группы на-
гревательных секций. Максималь-
ный ток нагрузки, коммутируемой
напрямую — 16 А. Датчик темпе-
ратуры — терморезистор.
Надежность и безопасность тер-
морегуляторов подтверждена Россий-
скими Сертификатами Соответствия
и Санитарно-Эпидемиологическими
Заключениями.
Регулятор установки температу-
ры выведен под шлиц. Используется
в тех случаях, когда мощность ком-
плекта НАЦИОНАЛЬНЫЙ КОМ-
ФОРТ превышает возможности
встроенного реле терморегулятора
(3 кВт). Например, обогревается
рис. 9
