12 electrolux
накопительные водонагреватели 13
4.3 Общие требования
Подающая и обратная линии системы
отопления, вход холодной воды и выход
горячей воды системы ГВС должны быть
подключены на бойлере к соответствую
-
щим патрубкам. Перед присоединением
с патрубков должны быть сняты пласти
-
ковые защитные заглушки;
Чтобы избежать повышенного шума
и вибраций в системе горячего водо
-
снабжения, старайтесь не использовать
колена небольшого радиуса и пере
-
ходы с уменьшением диаметров труб с
внезапным сужением сечения. Диаметр
труб должен быть достаточным, чтобы не
вызывать повышенные потери давления
и шум при движении по ним жидкости;
Прокладка и подключение трубопро
-
водов должны вестись таким образом,
чтобы с места подсоединения были
сняты все механические напряжения и
нагрузки (иначе кольцевая прокладка
будет деформирована неравномерно и
не сможет обеспечить продолжительное
герметичное соединение). Для этого тру
-
бопроводы должны быть проложены без
перекосов и заканчиваться точно по оси
соответствующего присоединительного
патрубка. Вес трубопроводов не должен
воздействовать на бойлер, для этого
предусмотрите необходимое количество
креплений трубопровода к стене.
Не затягивайте сильно разъемное соеди
-
нение с накидной гайкой – при чрезмер-
ном усилии кольцевая прокладка будет
деформирована и не сможет обеспечить
герметичности соединения;
Убедитесь в том, что рукоятки запорных
кранов могут двигаться свободно, не
мешая друг другу;
Слив от предохранительного сбросного
клапана должен подключаться с раз
-
рывом струи к сливной воронке-сифону,
соединенной с канализацией.
Слив от предохранительно-сбросного
клапана должен выполняться с видимым
разрывом струи длиной не менее 20 мм,
для обеспечения возможности визуаль
-
ного контроля и возможности сброса
опасного давления даже в случае слу
-
чайной блокировки слива.
Перед установкой бойлера необходимо
тщательно промыть все трубы для удале
-
ния посторонних частиц, которые могли
попасть в систему отопления или горя
-
чего водоснабжения в процессе сборки
системы (при нарезке труб, сварке, обра
-
ботке растворителями).
4.4 Подключение линии рециркуляции
В водонагревателях Electrolux предусмо
-
трена возможность организации контура
рециркуляции горячего водоснабжения,
позволяющей пользователю мгновенно
получить горячую воду после открытия
крана. Для этого необходимо проложить
дополнительную магистраль, имеющую
циркуляционный насос.
В контуре системы отопления рекомен-
дуется установить фильтр для дополни-
тельной защиты теплообменника водо-
нагревателя.
4.6 Присоединение водонагревателя
сдвумя теплообменниками
Серии бойлеров с двумя теплообменни
-
ками поддерживают работу с двумя источ-
никами тепла (например, система отопле-
ния и солнечные коллекторы). Первичный
теплообменник подключается к системе
отопления. Вторичный теплообменник
подключается ксолнечному коллектору.
Для организации циркуляции теплоноси
-
теля через первичный и вторичный тепло-
обменники необходимо предусмотреть
циркуляционные насосы.

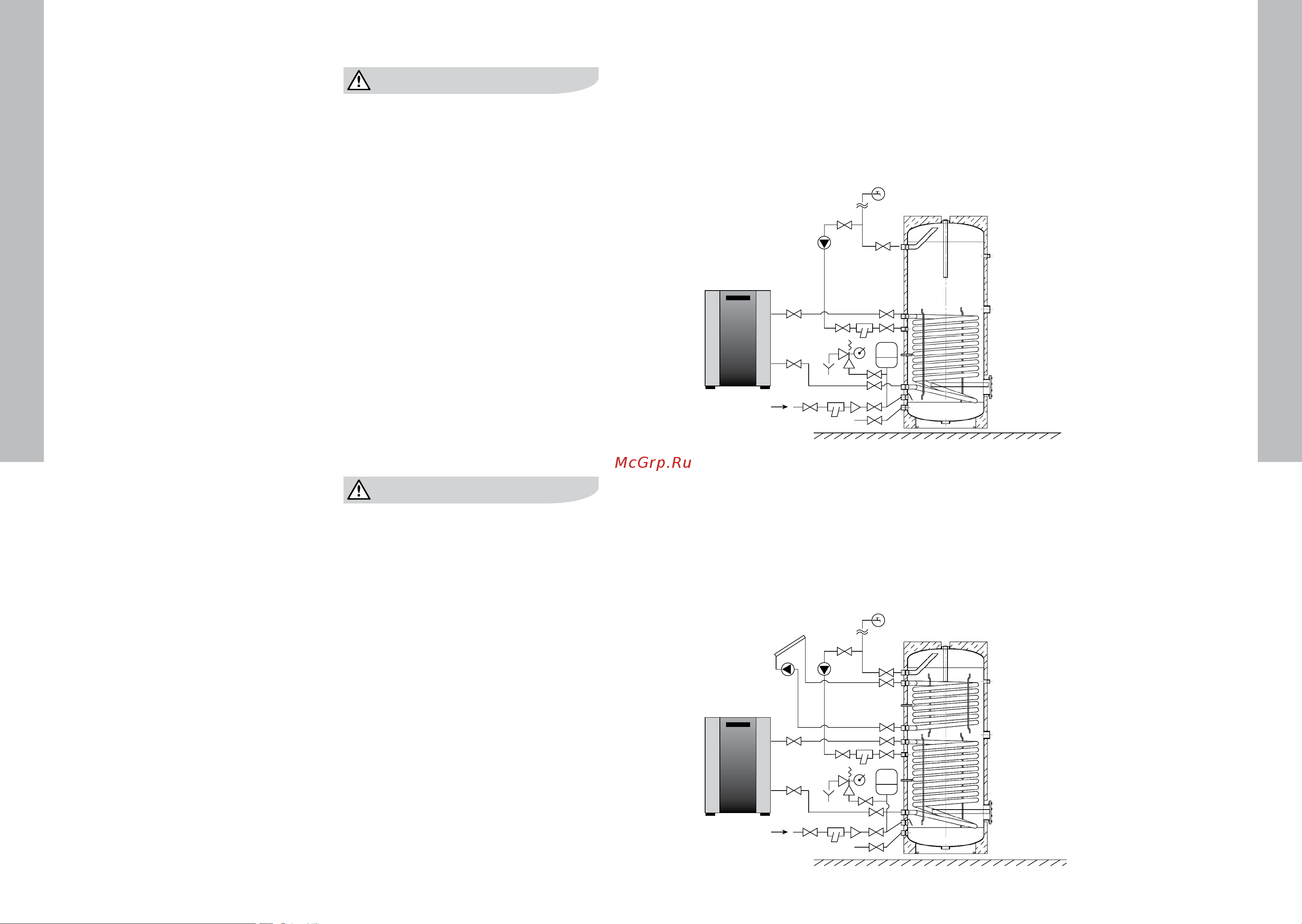

Накопительный
водонагреватель
косвенного нагрева
Electrolux
1
1
1
1
1 1
1
1
1
1 1
1
2
2
3
4
5
6
Вход
холодной воды
Напольный котел
Точк а
водоразбора
Слив
7
Накопительный
водонагреватель
косвенного нагрева
Electrolux
1
1
1
1
1
1
1 1
1
1
1
1 1
2
2
3
4
5
6
Вход
холодной воды
Напольный котел
Точк а
водоразбора
Солнечный
коллектор
Слив
7
7
1
1. Шаровой кран
2. Фильтр
3. Обратный клапан
4. Расширительный бак
5. Манометр
6. Сбросной клапан
7. Циркуляционный насос
1. Шаровой кран
2. Фильтр
3. Обратный клапан
4. Расширительный бак
5. Манометр
6. Сбросной клапан
7. Циркуляционный насос
4.5 Присоединение водонагревателя
содним теплообменником
Подающая линия отопления (от тепло
-
генератора) соединяется с входом пер-
вичного теплообменника бойлера, выход
теплообменника необходимо соединить
с обратной линией отопления (к тепло
-
генератору). Соединительные элементы
рекомендуется теплоизолировать.
