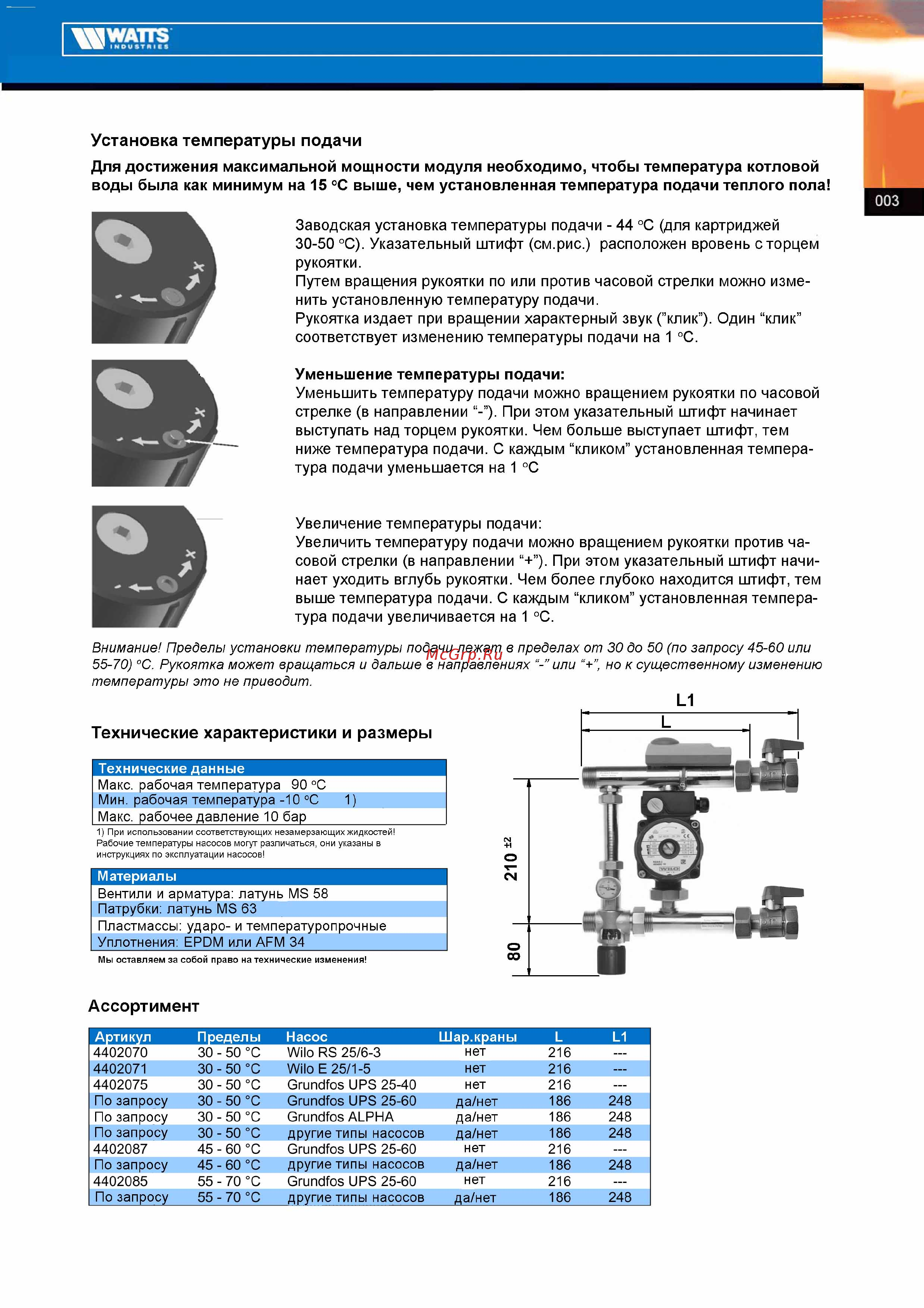

VHWATTS WW I H D U S T R I 11 Установка температуры подачи Для достижения максимальной мощности модуля необходимо чтобы температура котловой воды была как минимум на 15 С выше чем установленная температура подачи теплого пола 003 Заводская установка температуры подачи 44 С для картриджей 30 50 С Указательный штифт см рис расположен вровень с торцем рукоятки Путем вращения рукоятки по или против часовой стрелки можно изме нить установленную температуру подачи Рукоятка издает при вращении характерный звук клик Один клик соответствует изменению температуры подачи на 1 С Уменьшение температуры подачи Уменьшить температуру подачи можно вращением рукоятки по часовой стрелке в направлении При этом указательный штифт начинает выступать над торцем рукоятки Чем больше выступает штифт тем ниже температура подачи С каждым кликом установленная темпера тура подачи уменьшается на 1 С Увеличение температуры подачи Увеличить температуру подачи можно вращением рукоятки против ча совой стрелки в направлении При этом указательный штифт начи нает уходить вглубь рукоятки Чем более глубоко находится штифт тем выше температура подачи С каждым кликом установленная темпера тура подачи увеличивается на 1 С Внимание Пределы установки температуры подачи лежат в пределах от 30 до 50 по запросу 45 60 или но к существенному изменению 55 70 С Рукоятка может вращаться и дальше в направлениях или температуры это не приводит L1 Технические характеристики и размеры Технические данные Макс рабочая температура 90 С Мин рабочая температура 10 С 1 Макс рабочее давление 10 бар 1 При использовании соответствующих незамерзающих жидкостей Рабочие температуры насосов могут различаться они указаны в инструкциях по эксплуатации насосов Материалы Вентили и арматура латунь MS 58 Патрубки латунь MS 63 Пластмассы ударо и температуропрочные Уплотнения EPDM или AFM 34 Мы оставляем за собой право на технические изменения Ассортимент Артикул 4402070 4402071 4402075 По запросу По запросу По запросу 4402087 По запросу 4402085 По запросу Пределы 30 50 C 30 50 C 30 50 C 30 50 C 30 50 C 30 50 C 45 60 C 45 60 C 55 70 C 55 70 C Насос Wilo RS 25 6 3 WiloE 25 1 5 Grundfos UPS 25 40 Grundfos UPS 25 60 Grundfos ALPHA другие типы насосов Grundfos UPS 25 60 другие типы насосов Grundfos UPS 25 60 другие типы насосов Шар краны нет нет нет да нет да нет да нет нет да нет нет да нет L 216 216 216 186 186 186 216 186 216 186 L1 248 248 248 248 ___ 248
