6 electrolux
3. Технические характеристики

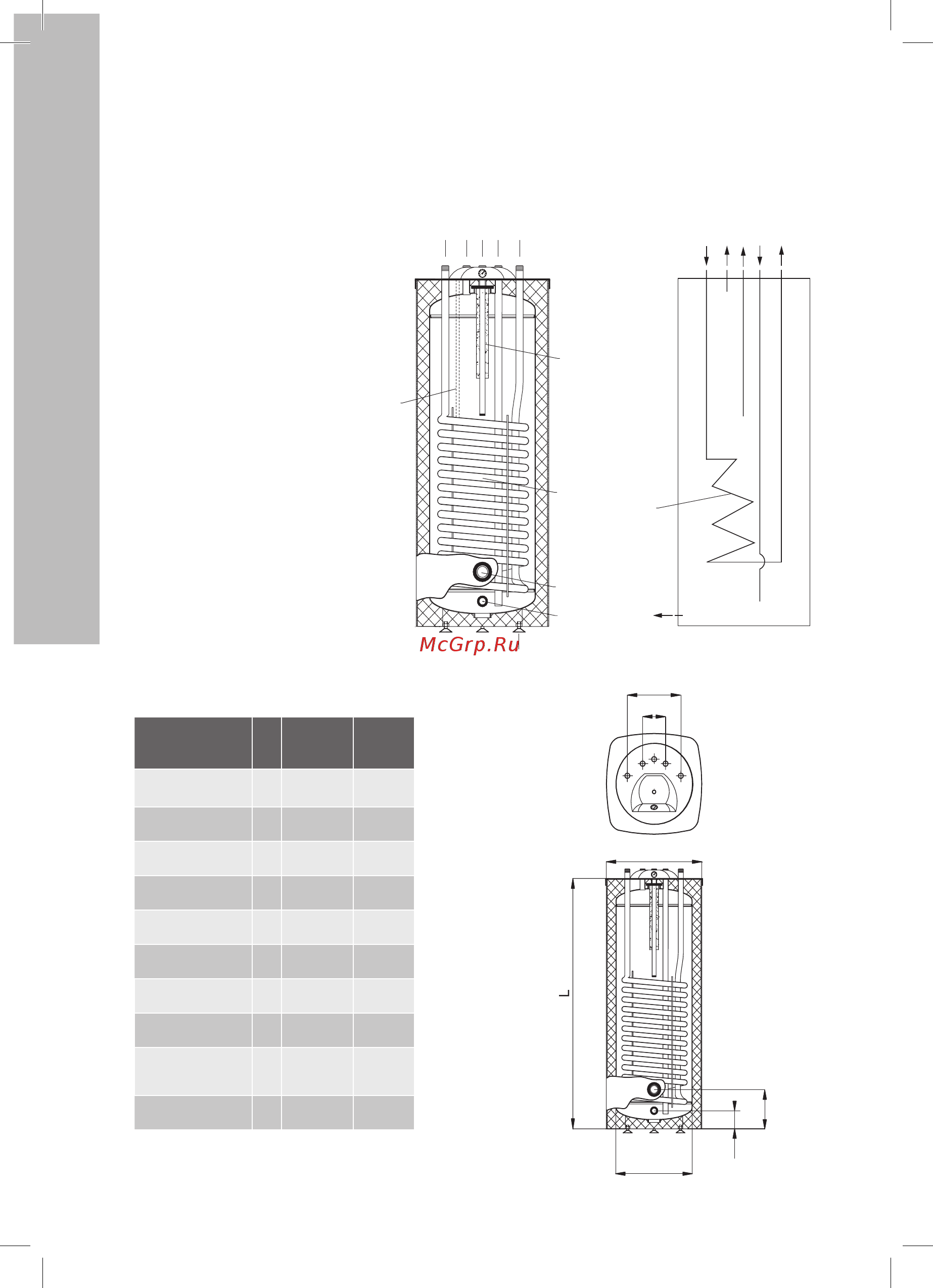

3.1 Внутренняя структура и принципиальная схема
1. Вход теплообменника
2. Выход горячей воды
3. Контур рециркуляции
4. Вход холодной воды
5. Выход теплообменника
6. Основной магниевый анод
7. Теплообменник
8. Технологическое отверстие
9. Слив воды из бойлера
10. Регулирующие ножки
11. Погружная гильза для
датчика температуры
Размеры и присоединения
455
330
195
88,5
120
280
Наименование № Размер
CWH-
T140.1
Elitec
Вход теплооб-
менника
1 MM 3/4
Выход горячей
воды
2 G" 3/4
Контур ре
циркуляции
3 G" 3/4
Вход холодной
воды
4 G" 3/4
Выход теплооб-
менника
5 G" 3/4
Погружная гильза
датчика бойлера
– G" 3/8
Технологическое
отверстие
8 G" 1 1/4
Слив воды из
бойлера
9 G" 3/4
Внешний
размер
бойлера
– MM 455х455
Высота с
изоляцией
L MM 1250
1 234 5
6
8
9
7
10
1234 5
7
9
11
Внутренняя структура Принципиальная схема
