ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

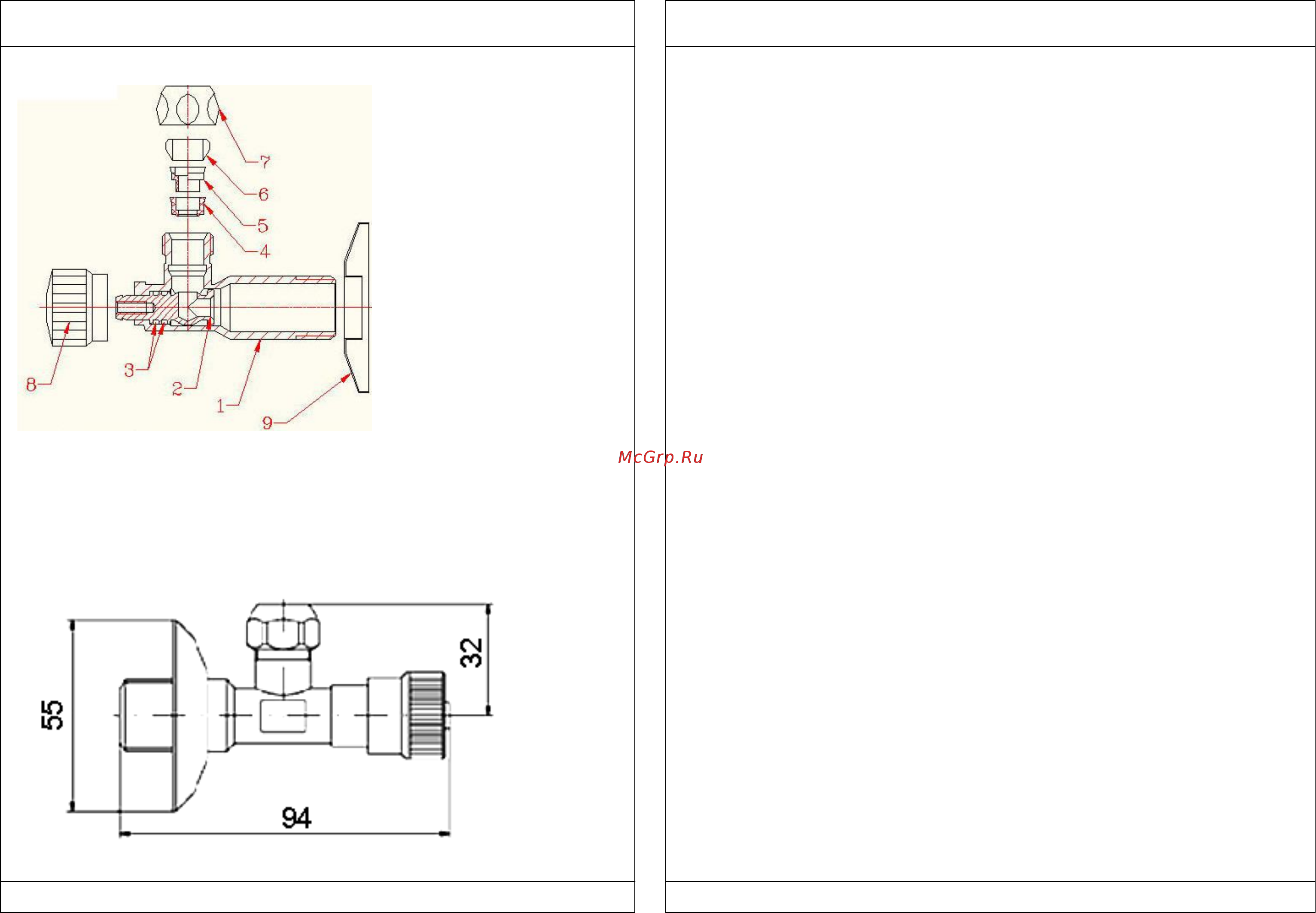

3.Устройство и принцип работы

Корпус крана (1)

выполнен из

горячепрессованной латуни

CW 617N с

гальванопокрытием из никеля.

Шток с интегрированным

шаровым затвором (2)

изготовлен токарным

способом из латуни CW 614N.

Шток уплотнен двумя

резиновыми кольцами из

EPDM (3) и управляется с

помощью пластиковой

никелированной ручки (8),

которая крепится к штоку

«враспор».

Детали уплотнения

шарового затвора (4 и 5)

изготовлены из РА-6 –пластика. Патрубок подключения к смесителю

снабжен латунной никелированной накидной гайкой (7). Герметизация

соединения обеспечивается обжатием тефлонового уплотнительного

кольца (6) при его взаимодействии с конусной плоскостью резьбового

патрубка. Кран комплектуется декоративной стальной анодированной

чашкой (9).

4. Габаритные размеры

5. Указания по монтажу

5.1. Кран может устанавливаться в любом монтажном положении.

5.3. В соответствии с ГОСТ 12.2.063 п.3.10, кран не должен испытывать

нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,

вибрация, несоосность патрубков, неравномерность затяжки крепежа).

5.4. Муфтовые соединения должны выполнять с использованием в качестве

уплотнительных материалов ФУМ (фторопластовый уплотнительный

материал).

5.5. Жесткая подводка смесителя должна быть выполнена из металла (медь,

сталь). Использование пластиковых или резиновых подводок не гарантирует

герметичности соединения.

5.6. Использование разводных или рычажных ключей для монтажа крана не

допускается.

6.Указания по эксплуатации и техническому обслуживанию

6.1. Краны должны эксплуатироваться при давлении и температуре,

изложенных в таблице технических характеристик.

6.2. Отсоединение накидной гайки допускается только при перекрытом кране.

7.Утилизация

7.1.Утилизация изделия (переплавка, захоронение, перепродажа) производится

в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране

атмосферного воздуха" (с изменениями на 27.12.2009), от 24 июня 1998 г. №

89-ФЗ (в редакции с 01.01.2010г) "Об отходах производства и потребления", от

10 января 2002 № 7-ФЗ « Об охране окружающей среды», а также другими

российскими и региональными нормами, актами, правилами, распоряжениями

и пр., принятыми во использование указанных законов.

7.2. Содержание благородных металлов: нет

8.Гарантийные обязательства

8.1.Изготовитель гарантирует соответствие изделия требованиям безопасности,

при условии соблюдения потребителем правил использования,

транспортировки, хранения, монтажа и эксплуатации.

8.2.Гарантия распространяется на все дефекты, возникшие по вине завода-

изготовителя.

8.3.Гарантия не распространяется на дефекты, возникшие в случаях:

- нарушения паспортных режимов хранения, монтажа, испытания,

эксплуатации и обслуживания изделия;

- ненадлежащей транспортировки и погрузо-разгрузочных работ;

- наличия следов воздействия веществ, агрессивных к материалам

изделия;

- наличия повреждений, вызванных пожаром, стихией, форс - мажорными

обстоятельствами;

- повреждений, вызванных неправильными действиями потребителя;
