ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

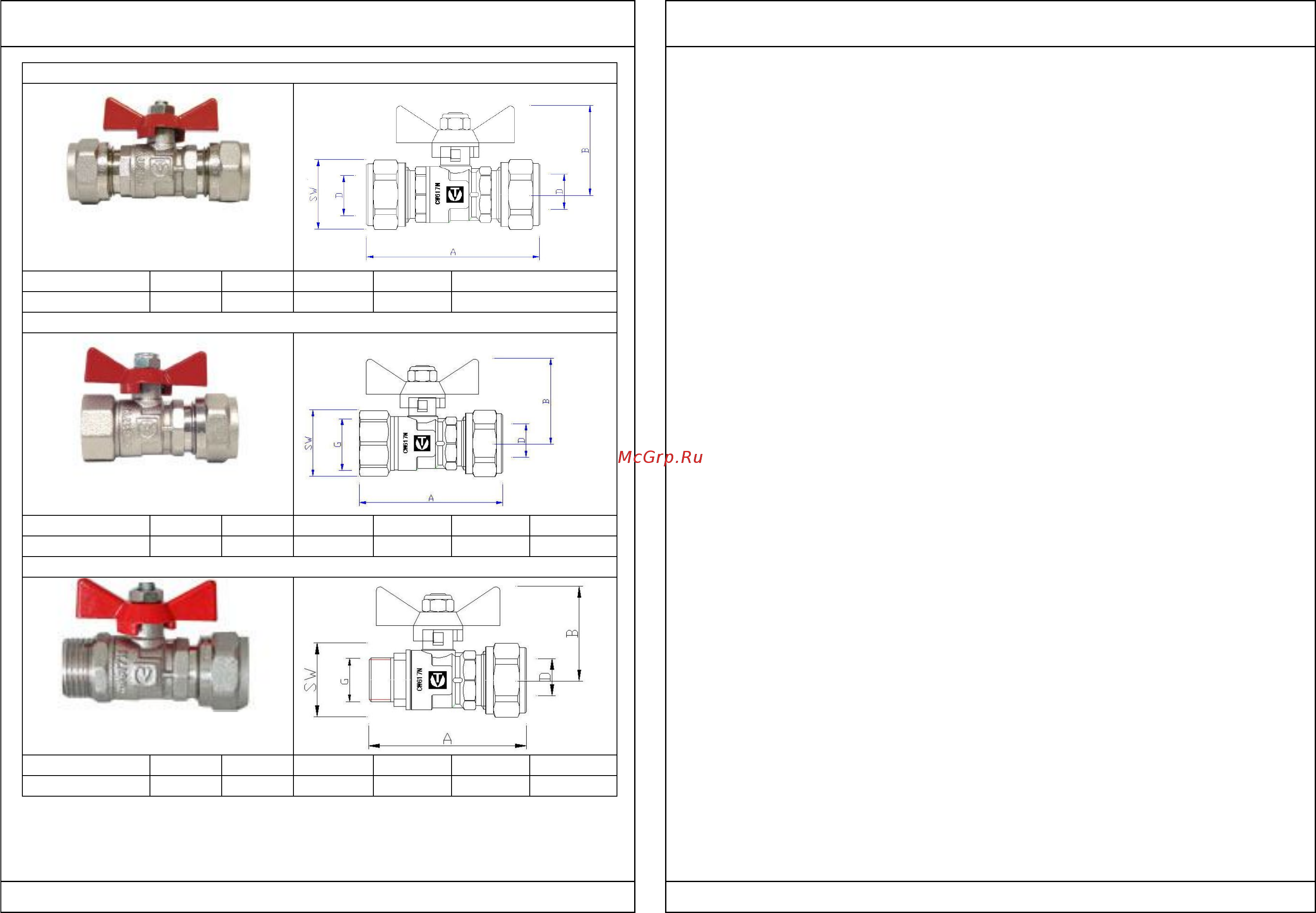

VT.343
Размер
А,мм
B
,мм
,мм
D
,мм
Вес,г
16(2,0)х16(2,0)
66
3
4
25
16
125
VT.342
Размер
А,мм
В,мм
,мм
D
,мм
G
Вес,г
16(2,0)х1/2
58
34
25
16
1/2"
130
VT.341
Размер
А,мм
В,мм
,мм
D
,мм
G
Вес,г
16(2,0)х1/2
60
34
25
16
1/2"
13
2
6. Указания по монтажу
6.1.Краны могут устанавливаться в любом монтажном положении.
6.2.В соответствии с ГОСТ 12.2.063 п.3.10, арматура не должна испытывать
нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,
вибрация, несоосность патрубков, неравномерность затяжки крепежа). При
необходимости должны быть предусмотрены опоры или компенсаторы,
снижающие нагрузку на арматуру от трубопровода.
6.3.Муфтовые соединения должны выполнять с использованием в качестве
уплотнительных материалов ФУМ (фторопластовый уплотнительный
материал) или льняной пряди.
6.4. Пресс-соединения следует выполнять в следующем порядке:
- откалибровать трубу и снять внутреннюю фаску;
- одеть трубу на штуцер до упора;
- произвести опрессовку ручным или электрическим пресс-инструментом с
насадками профиля «ТН» до полного смыкания губок;
-повернув инструмент на 15-45° к оси трубопровода произвести повторную
опрессовку.
6.5.Обжимные соединения следует выполнять в следующем порядке:
- отрезать трубу строго перпендикулярно ее продольной оси;
- подготовить торец трубы к монтажу (откалибровать и снять внутреннюю
фаску);
- надеть на трубу обжимную гайку;
- надеть на трубу обжимное разрезное кольцо (сухарь);
- надеть трубу на штуцер соединителя, не повредив уплотнительных колец;
- насколько это возможно, навернуть накидную гайку вручную на
соединитель
- удерживая соединитель одним рожковым ключом, вторым рожковым
ключом дотянуть накидную гайку на 1 оборот.
6.6. Поскольку обжимные соединения относятся к «разборным»
,замоноличивание их в строительные конструкции не допускается.
7. Указания по эксплуатации и обслуживанию
7.1. Краны должны эксплуатироваться при условиях, изложенных в таблице
технических характеристик.
7.2. Не допускается эксплуатировать краны с ослабленной гайкой крепления
рукоятки, т.к. это может привести к поломке штока.
7.3. Обжимные соединения следует подтягивать не реже 1 раза в полгода.
8. Условия хранения и транспортировки
8.1. Краны должны храниться в упаковке предприятия –изготовителя по
условиям хранения 3 по ГОСТ 15150.
8.2. Транспортировка кранов должна осуществлять в соответствии с
условиями 5 по ГОСТ 15150.
