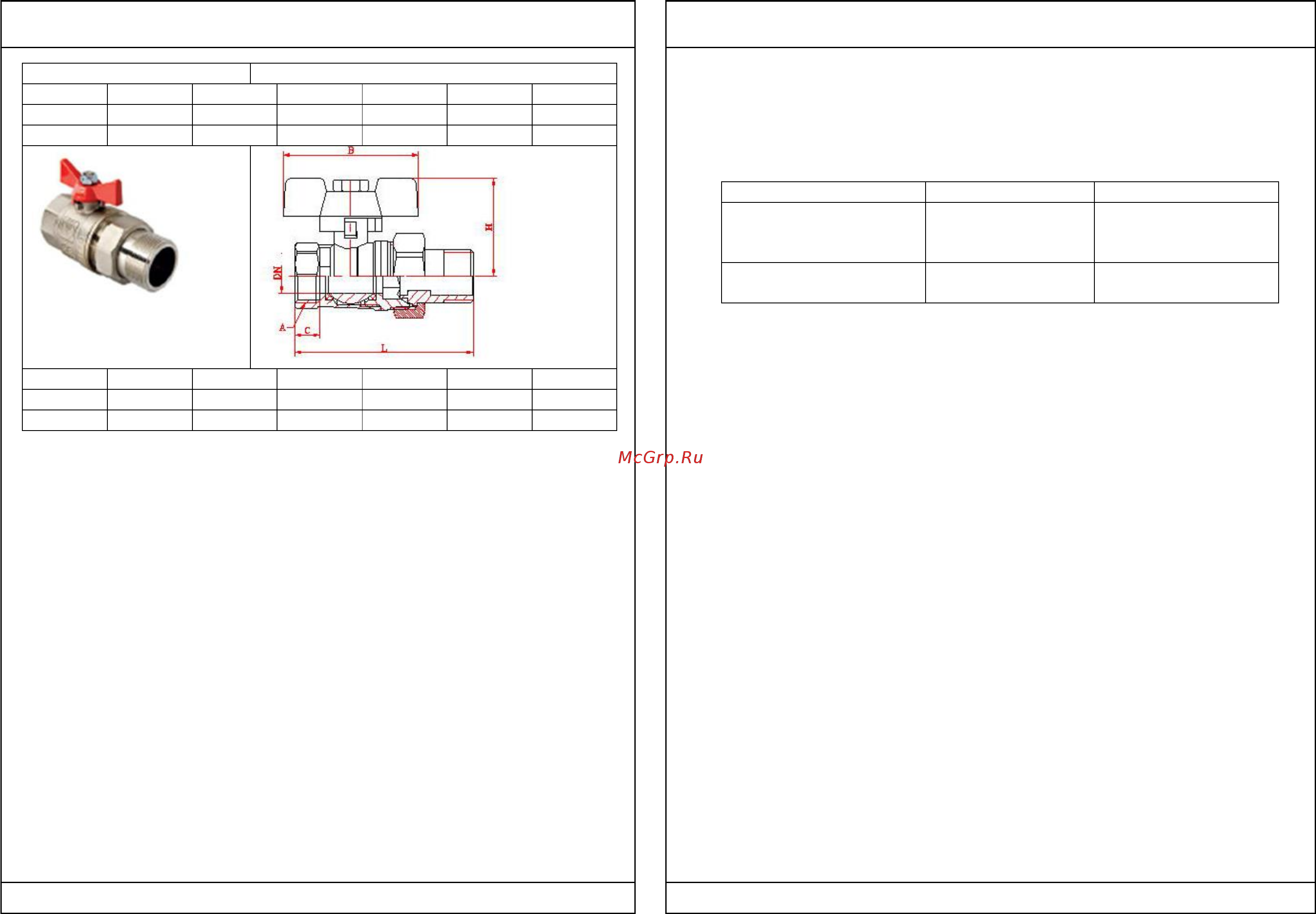

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
А,
DN,мм
C,мм
L,мм
H,мм
B,мм
Вес,г
1/2
13.5
10
44
32
46
96
3/4
17
12
55,5
41
46
185
А,
DN,мм
C,мм
L,мм
H,мм
B,мм
Вес,г
1/2
13.5
10
71
32
46
132
3/4
17
12
79
41
46
243
7. Указания по монтажу
7.1.Краны могут устанавливаться в любом монтажном положении.
7.2. В соответствии с ГОСТ 12.2.063 п.3.10, «арматура не должна испытывать
нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,
вибрация, несоосность патрубков, неравномерность затяжки крепежа). При
необходимости должны быть предусмотрены опоры или компенсаторы,
снижающие нагрузку на арматуру от трубопровода».
7.3. Несоосность соединяемых трубопроводов не должна превышать 3мм при
длине до 1м плюс 1мм на каждый последующий метр (СП73.13330.2012).
7.4. Муфтовые соединения должны выполнять с использованием в качестве
уплотнительных материалов ФУМ (фторопластовый уплотнительный
материал) или сантехнической полиамидной нити.
8. Указания по эксплуатации и обслуживанию
8.1. Краны должны эксплуатироваться при условиях, изложенных в таблице
технических характеристик.
8.2. Не допускается эксплуатировать краны с ослабленной гайкой крепления
рукоятки, т.к. это может привести к поломке штока.
8.3 Категорически запрещается допускать замерзание рабочей среды внутри
крана. При осушении системы в зимний период кран должен быть оставлен
полуоткрытым, чтобы рабочая среда не осталась в полостях за затвором.
9. Условия хранения и транспортировки
9.1. Краны должны храниться в упаковке предприятия –изготовителя по
условиям хранения 3 по ГОСТ 15150.
9.2. Транспортировка кранов должна осуществлять в соответствии с
условиями 5 по ГОСТ 15150.
10.Возможные неисправности и способы их устранения
Неисправность
Причина
Способ устранения
Течь из-под муфтового
соединения
Некачественная
герметизация
соединения
Разобрать
соединение, заменить
старый уплотнитель
Течь из-под штока
Износ сальникового
уплотнителя
Замена крана
11. Утилизация
11.1.Утилизация изделия (переплавка, захоронение, перепродажа)
производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-
Ф3 "Об охране атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня
1998 г. № 89-ФЗ (в редакции от 01.02.2015г) "Об отходах производства и
потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (в
редакции от 01.01.2015), а также другими российскими и региональными
нормами, актами, правилами, распоряжениями и пр., принятыми во
использование указанных законов.
11.2. Содержание благородных металлов: нет
12. Гарантийные обязательства
12.1.Изготовитель гарантирует соответствие изделий требованиям
безопасности, при условии соблюдения потребителем правил использования,
транспортировки, хранения, монтажа и эксплуатации.
12.2.Гарантия распространяется на все дефекты, возникшие по вине завода -
изготовителя.
12.3.Гарантия не распространяется на дефекты, возникшие в случаях:
- нарушения паспортных режимов хранения, монтажа, испытания,
эксплуатации и обслуживания изделия;
- ненадлежащей транспортировки и погрузо-разгрузочных работ;
- наличия следов воздействия веществ, агрессивных к материалам
изделия;
- наличия повреждений, вызванных пожаром, стихией, форс -
мажорными обстоятельствами;
- повреждений, вызванных неправильными действиями потребителя;
- наличия следов постороннего вмешательства в конструкцию изделия.
12.4.Изготовитель оставляет за собой право вносить в конструкцию изделия
изменения, не влияющие на заявленные технические характеристики.
