ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

проволоки 0,3 мм). Пробка фильтра имеет отверстие (ушко для пломбировки.

Направление потока указано стрелкой на корпусе фильтра.

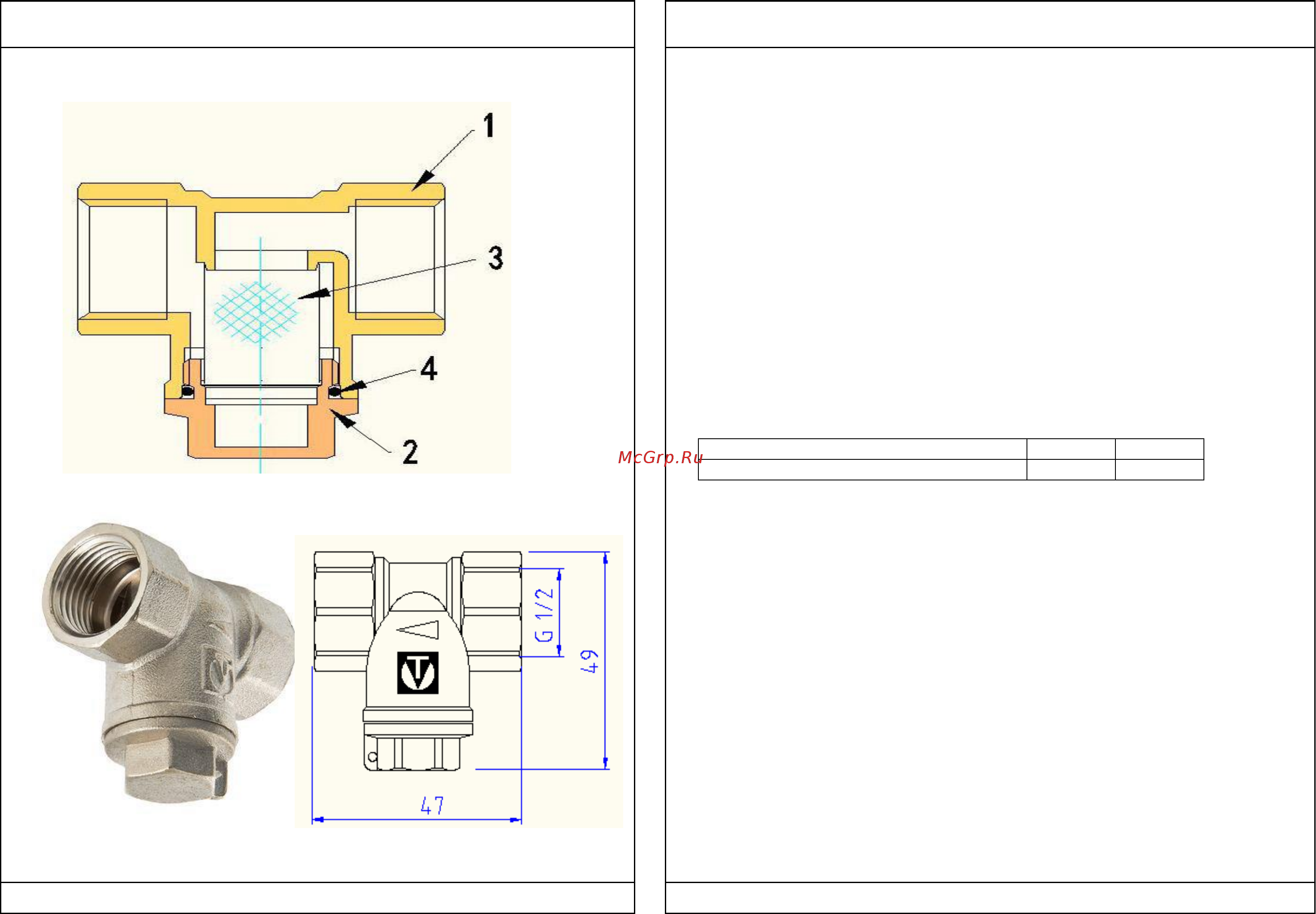

5. Габаритные размеры.

6.Указания по монтажу.

6.1.Фильтр может устанавливаться только в горизонтальном положении, при

этом пробка фильтра должна быть направлена вниз. Установка на

вертикальном участке трубопровода допускается только при направлении

потока сверху-вниз.

6.2. В соответствии с ГОСТ 12.2.063 п.3.10, фильтр не должен испытывать

нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,

вибрация, несоосность патрубков, неравномерность затяжки крепежа). При

необходимости должны быть предусмотрены опоры или компенсаторы,

снижающие нагрузку на фильтр от трубопровода. Несоосность соединяемых

трубопроводов не должна превышать 3 мм. при длине до 1м. плюс 1 мм. на

каждый последующий метр.

6.3. Муфтовые соединения должны выполнять с использованием в качестве

уплотнительных материалов ФУМ (фторопластовый уплотнительный

материал).

6.4. При монтаже фильтров не допускается превышать предельные крутящие

моменты, указанные в таблице:

Предельно-допустимые крутящие моменты при монтаже

Условный проход в дюймах

1/2"

3/4"

Крутящий момент, Нм

6.5. Направление потока рабочей среды должно совпадать с направлением

стрелки на корпусе фильтра.

6.6. Вместо резьбовой пробки фильтра VT.385 может быть установлен

дренажный кран (1/2”), что облегчает промывку фильтра.

7.Указания по эксплуатации и техническому обслуживанию.

7.1.Фильтр должен эксплуатироваться при давлении и температуре,

изложенных в таблице технических характеристик.

7.2.Для прочистки фильтра необходимо перекрыть входное запорное

устройство системы, опорожнить участок трубопровода с фильтром, после

чего отвернуть пробку фильтра и прочистить сетку. При сильной

засоренности фильтроэлемент подлежит замене.

7.3. При использовании изделия в качестве входного квартирного фильтра, он

подлежит опломбированию, для чего на пробке имеется ушко.

8.Условия хранения и транспортировки.

8.1. Изделия должны храниться в упаковке предприятия – изготовителя по

условиям хранения 3 по ГОСТ 15150.
