ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

Фильтр состоит из корпуса 1, пробки 2, фильтроэлемента 3 и прокладки 4 .

Корпус и пробка фильтров выполнены из горячепрессованной латуни марки

CW617N с гальванопокрытием из никеля. Между пробкой и корпусом

располагается прокладка из EPDM. В корпус помещен фильтроэлемент из

легированной стали AISI 316, стойкой к остаточному хлору. Принудительный

поворот входящего потока на 90° при входе в фильтроэлемент увеличивает

турбулентность, способствуя лучшей фильтрации и препятствуя нарастанию

на сетке коллоидных и волокнистых частиц. При этом сетка фильтроэлемента

участвует в очистке полностью. У обычного косого фильтра, в очистке

участвует только зона сетки, являющаяся проекцией выпускного канала.

Поэтому обычные косые фильтры резко теряют свою производительность уже

при загрязнении 25% площади фильтроэлемента.

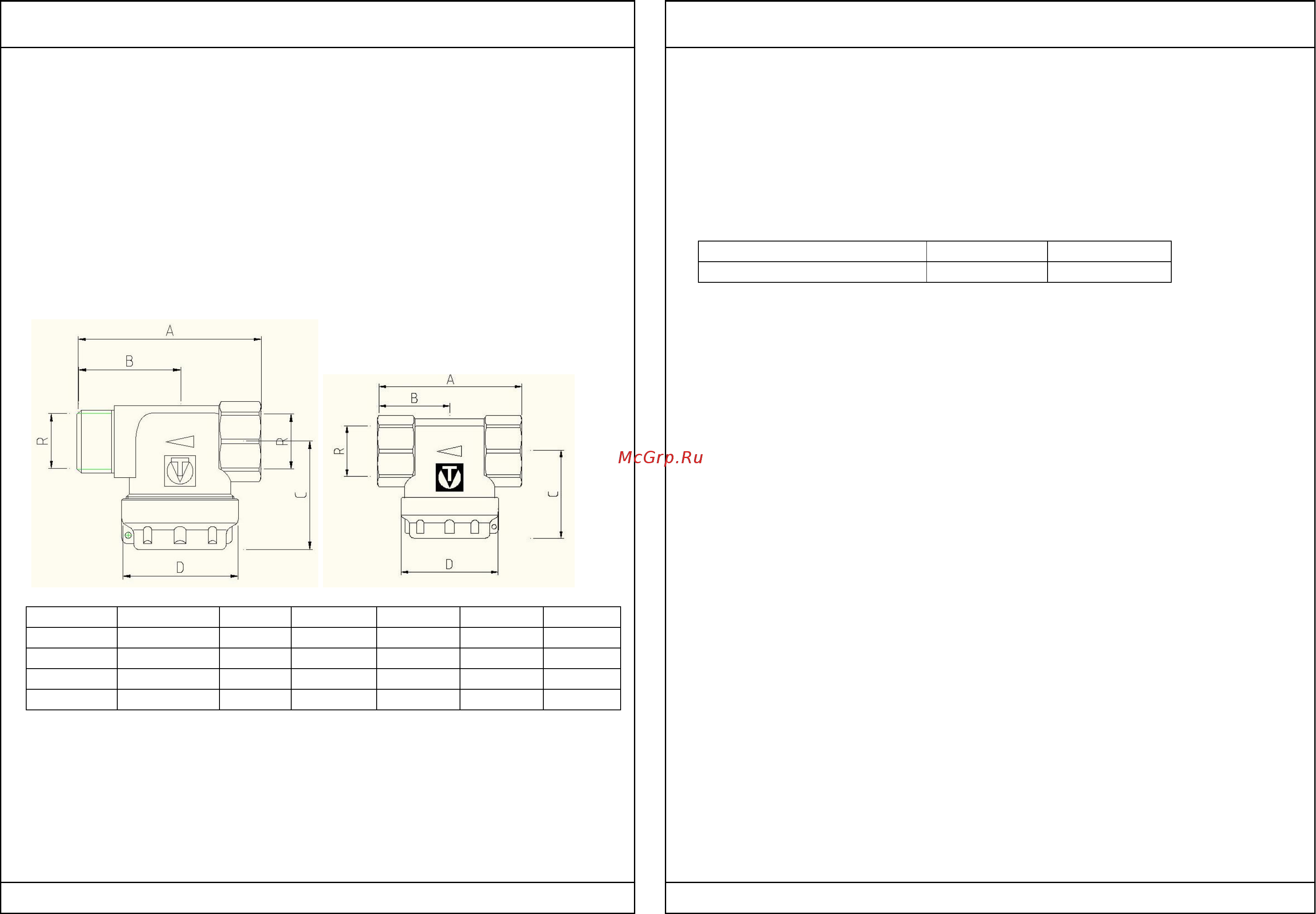

5.Номенклатура и габаритные размеры.

Артикул

R (дюймы)

A (мм)

B (мм)

C (мм)

D (мм)

Вес (г)

VT.388

1/2

212

VT.388

3/4

51,5

296

VT.387

1/2

217

VT.387

3/4

38,5

51,5

317

6. Указания по монтажу.

6.1.Фильтр должен устанавливаться на горизонтальном участке

трубопровода, при этом пробка фильтра должна быть направлена вниз.

6.2. Для уплотнения резьбовых соединений рекомендуется использовать

ленту ФУМ, ПМА уплотнительную нить или анаэробный герметик.

6.3..В соответствии с ГОСТ 12.2.063 п.3.10, арматура не должна испытывать

нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы,

вибрация, несоосность патрубков, неравномерность затяжки крепежа). При

необходимости должны быть предусмотрены опоры или компенсаторы,

снижающие нагрузку на арматуру от трубопровода.

6.4.Несоосность соединяемых трубопроводов не должна превышать 3мм при

длине до 1м плюс 1мм на каждый последующий метр.

6.5. Монтаж фильтра рекомендуется производить рожковым ключом

соответствующего размера.

6.6. При монтаже фильтров не допускается превышать крутящие моменты,

указанные в таблице:

Предельно-допустимые крутящие моменты при монтаже

Условный проход в дюймах

1/2"

3/4"

Крутящий момент, Нм

7.Указания по эксплуатации и техническому обслуживанию.

7.1.Фильтр должен эксплуатироваться при давлении и температуре,

изложенных в таблице технических характеристик.

7.2.Для прочистки фильтра необходимо перекрыть входное запорное

устройство системы, опорожнить участок трубопровода с фильтром, после

чего отвернуть пробку фильтра и прочистить сетку и колбу.

7.3. При сильной засоренности фильтроэлемент подлежит замене.

8.Условия хранения и транспортировки.

8.1. Изделия должны храниться в упаковке предприятия – изготовителя по

условиям хранения 3 по ГОСТ 15150.

8.2. Транспортировка изделий должна осуществлять в соответствии с

условиями 5 по ГОСТ 15150.

9. Утилизация

9.1.Утилизация изделия (переплавка, захоронение, перепродажа)

производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-

Ф3 "Об охране атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня

1998 г. № 89-ФЗ (в редакции от 01.02.2015г) "Об отходах производства и

потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (в

редакции от 01.01.2015), а также другими российскими и региональными

нормами, актами, правилами, распоряжениями и пр., принятыми во

исполнение указанных законов.

9.2. Содержание благородных металлов: нет

10.Гарантийные обязательства.

10.1.Изготовитель гарантирует соответствие изделий требованиям

безопасности, при условии соблюдения потребителем правил использования,

транспортировки, хранения, монтажа и эксплуатации.

10.2.Гарантия распространяется на все дефекты, возникшие по вине завода -

изготовителя.

10.3.Гарантия не распространяется на дефекты, возникшие в случаях:
