11
6.1. Помните о необходимости охра-
ны окружающей среды и эколо-
гии. Прежде чем слить какие-либо
жидкости, выясните правильный
способ их утилизации. Соблюдай-
те правила охраны окружающей
среды при утилизации моторного
масла, топлива, фильтров и акку-
муляторных батарей.
ВНИМАНИЕ!
Пользователь несет персо-
нальную ответственность
за возможный вред здоровью
и имуществу третьих лиц в случае
неправильного использования устрой-
ства или использования его не по назна-
чению.
8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ

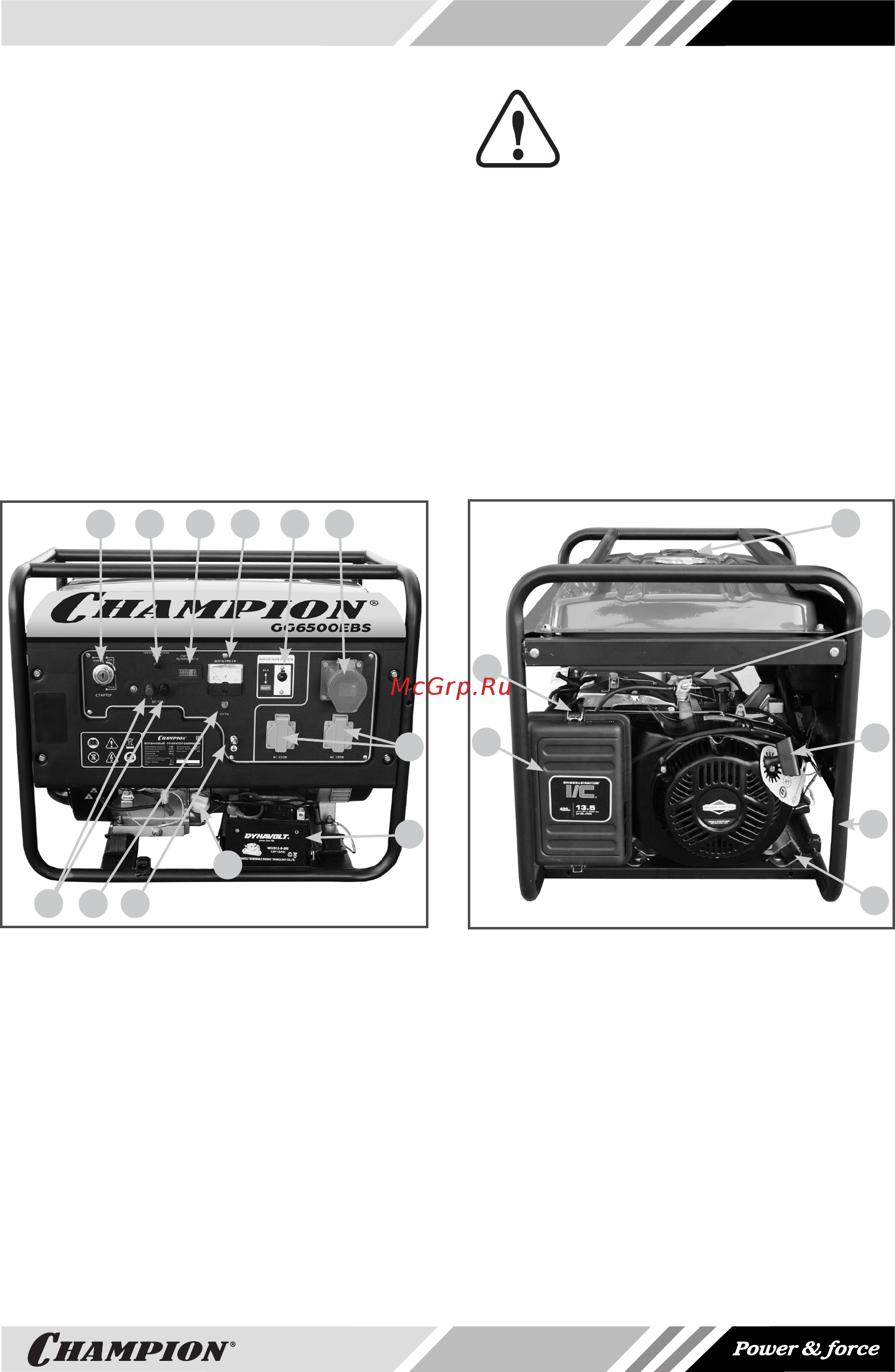

Рис. 1 Органы управления генератора
1. Замок зажигания
2. Предохранитель выхода 12В
3. Счетчик моточасов
4. Вольтметр
5. Выключатель напряжения сети
6. Розетка 230В/32А
7. Розетки 230В/16А
8. Аккумулятор
9. Крышка-щуп маслозаливной горловины
10.Клемма подключения заземления
11.Контрольная лампочка работы генератора
12.Клеммы 12В/8,3А
1 2 3 4 5 6
7
8
9
101112
Рис. 2 Органы управления генератора (вид
со стороны ручного стартера)
1. Фильтр воздушный
2. Рычаг управления воздушной заслонки
3. Крышка топливного бака
4. Кран топливный
5. Ручка стартера
6. Рама
7. Виброизолятор двигателя
Расположение основных узлов и органов управления генератором приведено
на Рис. 1, 2.
1
2
3
4
5
6
7
