6.5 Электрическое подключение

6.5.1 Подключение компрессора к электрической сети должно выполняться

квалифицированным персоналом в соответствии с действующими

правилами и предписаниями по технике безопасности.

6.5.2 Компрессор должен быть соединен с электрической сетью через

устройство защиты питающего провода от токов короткого замыкания.

6.5.3 Проверьте соответствие параметров питающей сети требованиям

настоящего руководства по эксплуатации. Допустимое колебание

напряжения составляет ± 10% от номинального значения, допустимое

колебание частоты тока ± 1% от номинального значения. Падение

напряжения от источника питания до электродвигателя не должно

превышать 5% от номинального значения (МЭК 60204-1).

6.5.4 Схемы электрические принципиальные компрессоров указаны в

приложении А на рисунках А.1, А.2.

ПРЕДУПРЕЖДЕНИЕ: ПРИ ЭЛЕКТРИЧЕСКОМ ПОДСОЕДИНЕНИИ

КОМПРЕССОРОВ С ТРЕХ ФАЗНЫМ ЭЛЕКТРОДВИГАТЕЛЕМ ОСОБОЕ ЗНАЧЕНИЕ

ИМЕЕТ ЧЕРЕДОВАНИЕ ФАЗ, ТАК КАК ЭТО ОПРЕДЕЛЯЕТ НАПРАВЛЕНИЕ

ВРАЩЕНИЯ ВАЛА ЭЛЕКТРОДВИГАТЕЛЯ, КОТОРОЕ ДОЛЖНО

СООТВЕТСТВОВАТЬ НАПРАВЛЕНИЮ, УКАЗАННОМУ НА ЛОПАСТИ ШКИВА-

ВЕНТИЛЯТОРА ПОРШНЕВОГО БЛОКА ИЛИ СТРЕЛКЕ, РАСПОЛОЖЕННОЙ НА

КРЫШКЕ ВЕНТИЛЯТОРА ЭЛЕКТРОДВИГАТЕЛЯ. ВРАЩЕНИЕ ВАЛА В

ОБРАТНОМ НАПРАВЛЕНИИ МОЖЕТ ПРИВЕСТИ К ОТКАЗУ КОМПРЕССОРА!

6.5.5 Для контроля направления вращения:

1 Проверьте, чтобы выключатель на прессостате находился в

выключенном положении "OFF" (см. рисунок 3).

O F F ( В Ы К Л . )

A U T O ( А В Т О М А Т

)

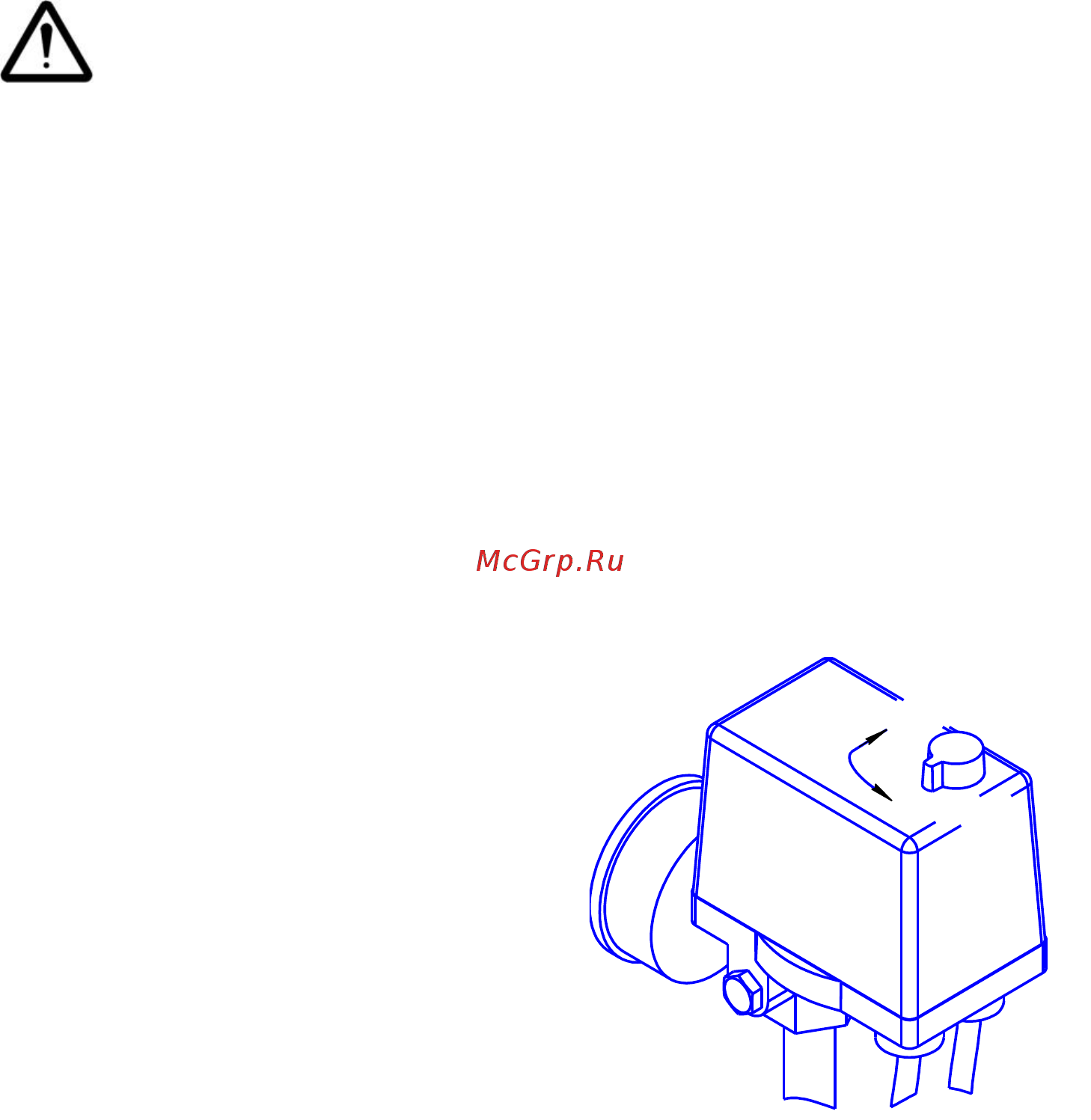

Рисунок 3

2 Подключите питающий кабель компрессора или подсоедините вилку

питающего кабеля компрессора к электрической сети.

3 Включите вводной выключатель, если подсоединение было выполнено

через него.
