13
7 Устройство и порядок работы
7.1 Устройство
7.2.1 Общий вид компрессоров показан на рисунках 5, 6.
64
5
1 2
3
11
12
17 13
7
8
9
1716
14
15
10
64
5
1 2
3
11
12
17 13
7
8
9
1716
14
15
10

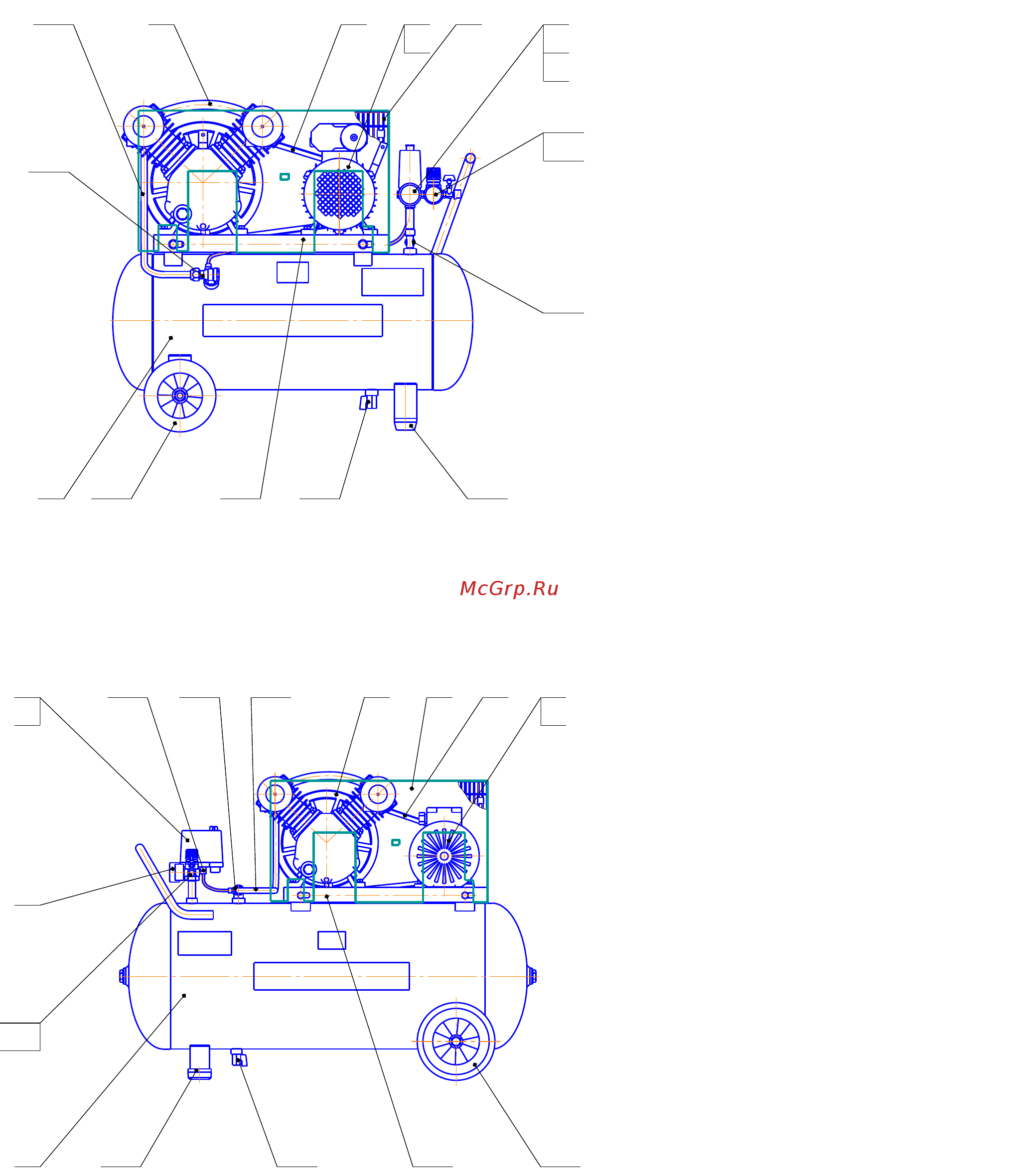

Рисунок 5 - Общий вид компрессора
СБ4/C-50.LВ24, СБ4/C-50.LВ24А
5 16
2
3
467
8
9
1110 12
13 1717
14
15
1
5 16
2
3
467
8
9
1110 12
13 1717
14
15
1
Рисунок 6 - Общий вид компрессора
СБ4/C-100.LВ24, СБ4/C-100.LВ24А
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Прессостат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Кран
15 - Регулятор давления
16 - Платформа
17 – Колеса и амортизаторы
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Прессостат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Кран
15 - Регулятор давления
16 - Платформа
17 – Колеса и амортизаторы
