Заливать масло следует через воронку с мелкой сеткой.
ВНИМАНИЕ! При замене масла не допускается смешивание минерального и
синтетического масел, что приведет к сворачиванию смеси, потере смазывающих свойств
и заклиниванию поршневой группы. Для перехода с минерального сорта на
синтетические сорта и наоборот требуется двойная промывка промывочным маслом.
8.5.2. Проверить фильтрующий элемент воздушного фильтра, изготовленный из
ультратонкого стекловолокна, при необходимости фильтроэлемент - заменить.
8.5.3. Вывернуть сливную пробку из коллектора низкого давления на компрессорной
головке модель С415М и слить конденсат.
8.5.4. Промыть клапан влагоудалителя.
8.5.5. Проверить затяжку шатунных болтов.
Затяжку шатунных болтов проверяют на холодной компрессорной головке не ранее
чем через 5...6 часов после ее остановки.
8.5.6. Проверить затяжку соединений и при необходимости подтянуть: гайку
крепления маховика, гайки крепления блока цилиндров к картеру, гайки крепления
головки цилиндров, гайки крепления коллеторов и трубопроводов, гайки крепления
крышек картера в соответствии с таблицами 7 и 8.
8.6. Плановое техническое обслуживание - ТО-2.
8.6.1. Снять головку блока цилиндров, блок цилиндров - очистить от
масляного нагара поршни, поршневые кольца, клапаны, внутренние стенки цилиндров
и крышек.
Нагар необходимо смочить керосином и очистить медной или другой мягкой
пластиной.
При очистке стенок цилиндров и поршней ЗАПРЕЩАЕТСЯ использование твердых
предметов.
Компрессорная головка укомплектована клапанным блоком (рис. 8).
При очистке клапанного блока необходимо разобрать его и произвести следующие
работы:
- очистить от нагара каждую клапанную пластину, сепараторы, седла, места
прилегания пластин к клапанной доске;
- промыть детали клапанного блока в керосине и просушить;
- смазать тонким слоем компрессорного масла и собрать.
При сборке клапанного блока клапанные пластины должны плотно прилегать к седлу.
Установка клапанных пластин с отклонениями от плоскости не допускается.
8.6.2. Очистить поверхности охлаждения компрессора от пыли, грязи, масляного
нагара. Для этого используют синтетические моющие средства при струй; ,ой очистке,
либо очистке методом погружения с последующим удалением размягченного нагара
металлическими щетками, либо струей растворителя с паром. Возможно также
применение для отдельных деталей механического способа удаления нагара.
8.6.3. После очистки наружных поверхностей холодильника и трубопроводов от пыли,
грязи, масляного нагара необходимо промыть их водой и продуть сжатым воздухом;
ресивер продуть сжатым воздухом.
8.6.4. Заменить прокладки, обеспечивающие герметичность соединений.
8.6.5. Заменить отдельные детали из комплекта запасных частей.
12

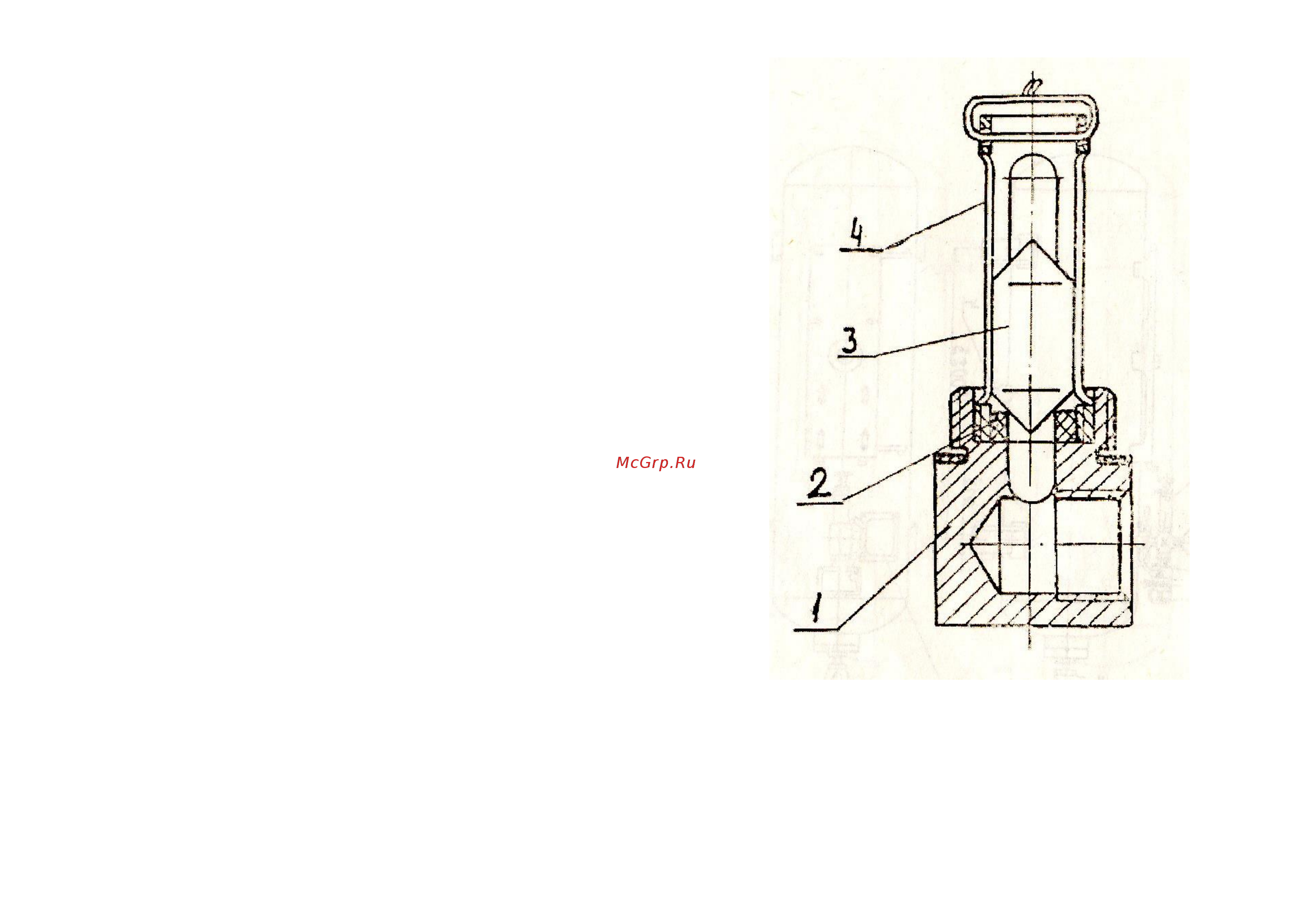

Рис. 11. Влаоудалитель:
1 – корпус; 2 – седло; 3 – клапан; 4 – направляющая.
33
