9.5. Внеплановый ремонт представляет собой ремонт, не предусмотренный графиком
и вызванный возникшей неисправностью. При хорошей организации системы планово-
предупредительного ремонта внеплановые ремонты не должны иметь места.
9.6. В процессе работы компрессора температура стенок компрессорной головки в
зависимости от температуры окружающей среды (до + 40°С) может достигать порядка
+ 170°С.
Таблица 5
Сопряжение
Оптимальный
зазор,
мм
Предельный
зазор,
мм
Цилиндр - поршень.
низкого давления
высокого давления
0,06 ...0,120
0,03...0,09
0,4
0,35
Поршневой палец - отверстие
в бобышке поршня:
низкого давления
высокого давления
-0,005...+0,015
-0,020...+0,010
0,03
0,03
Компрессионное кольцо канавка
поршня:
низкого давления
высокого давления
0,045..0,082
0,035...0,030
0,2
0,2
Стык поршневого кольца:
низкого давления
высокого давления
0,2...0,4
0,2...0,5
1,0
1,0
Шейка коленчатого вала
вкладыш
0,015...0,053
0,25
Втулка шатуна - поршневой
палец
0,007...0,038
0,08
14
31

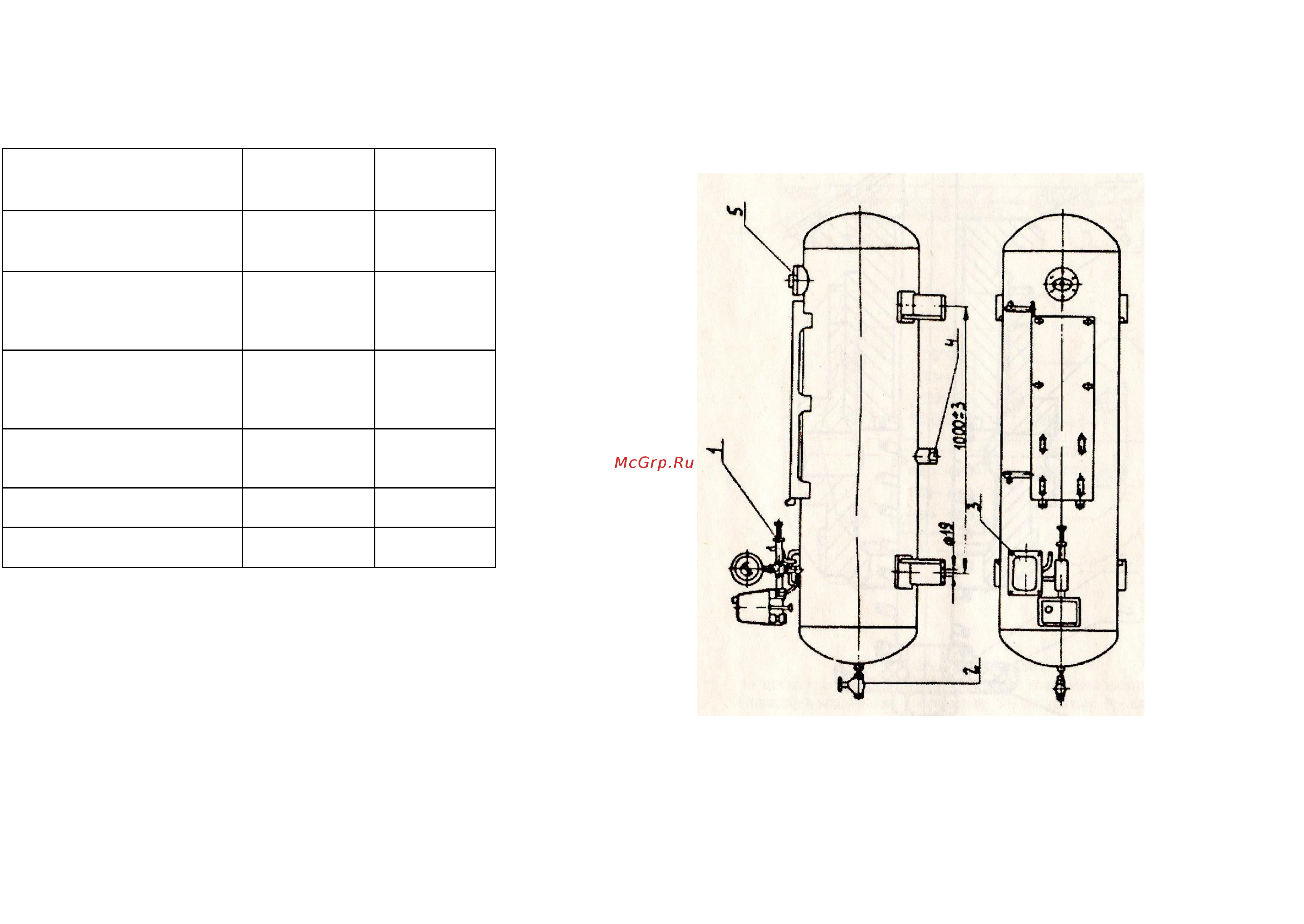

Рис. 10. Ресивер, модель С415М
1 – блок управления; 2 – вентиль раздаточный; 3 – влагоудалитель;
4 – коробка клеммная; 5 – блок обратного клапана.
Содержание
- Модель с415м 1
- Модель с416м 1
- Паспорт 1
- С415м 0 0 00 пс с416м 0 0 00 пс 1
- Установка компрессорная 1
- Кабель 4 заглушка 12
- Кожух 2 переключатель 12
- Рис 12 реле давления 12
- Блок управления 2 вентиль раздаточный 14
- Влагоудалитель 4 коробка клеммная 14
- Рис 10а ресивер модель с416м 14
- Блок управления 2 вентиль раздаточный 3 влагоудалитель 15
- Коробка клеммная 5 блок обратного клапана 15
- Рис 10 ресивер модель с415м 15
- Кольцо подъёмное 16
- Приведены в таблице 6 16
- Пружина 6 контргайка 7 гайка 8 стержень 16
- Рис 9 пневморазгружатель 16
- Таблица 6 16
- Характерные неисправности и методы их устранения 16
- Шайба клапана 2 клапан 3 шайба 4 седло клапана 16
- Доска клапанная верхняя 2 доска клапанная нижняя 17
- Пластина клапанная 4 розетка 5 сепаратор 17
- Рис 8 блок клапанный 17
- Седло 7 прокладка 17
- Картер 5 щуп 6 маховик вентилятор 7 холодильник 8 крышка боковая 21
- Коллектор цилиндра низкого давления 2 блок цилиндров 3 фильтр воздушный 21
- Пробка сливная 10 пневморазгружатель 11 коллектор цилиндра высокого давления 21
- Рис 4 головка компрессорная модель с416м 21
- Картер 5 щуп 6 маховик вентилятор 7 холодильник 8 крышка боковая 22
- Коллектор цилиндра низкого давления 2 блок цилиндров 3 фильтр воздушный 22
- Пробка сливная 10 пневморазгружатель 22
- Рис 3 головка компрессорная модель с415м 22
- Головка компрессорная 2 ограждение 3 ресивер 23
- Рис 1 компрессор модель с415м 23
- Рис 2 компрессор модель с416м 23
- Электродвигатель 5 приводные ремни 6 воздухопровод 23
