открывает нагнетательный клапан и направляется в ресивер 1. На ресивере установлен
обратный клапан 9.
При открытом раздаточном вентиле воздух из ресивера подается в пневмосистему.
Конденсат удаляется из ресивера через влагоудалитель 10.
В компрессоре предусмотрено автоматическое выполнение следующих операций:
- работа компрессора в пределах заданных давлений в ресивере при помощи реле
управления 13;
- разгрузка двигателя при пуске - с помощью пневморазгружателя 5;
- удаление конденсата при помощи влагоудалителя 10.
Небольшие расхождения в описании и исполнении компрессора
возможны ввиду технического усовершенствования конструкции.
4.3. Электрооборудование.
4.3.1. Компрессор выпускается для подключения в трехфазную
четырехпроводную сеть с напряжением 380 В, 50 ГЦ (рис. 17 и 18).
Компрессор подключить к электрической сети через автоматический выключатель QF
(см. эл. схему) и устройство защитного отключения типа УЗО.
4.3.2. Спецификация к схемам электрическим принципиальным
приведена в таблице 3.
Таблица 3
Обозначение
по схеме
(рис. 16, 17)
Наименование
Тип и параметры
Кол-во
Примеча-
ние
С415М
С416М
КМ
Пускатель
магнитный
ПМЕ-222
12,5А
ПМЕ-222
25А
1
М
Двигатель
АИР 100L2 5,5
кВт
АИР 132М2 11
кВт
1
QF
Выключатель
автоматический
12,5А
25А
1
*
QS
Реле
давления
MDR2/11 или
MDR 1/11
MDR2/11 или
MDR1/11
1
XT
Блок зажимов
1
Примечание:
1. Возможны отступления от спецификации комплектующих изделий, не
влияющие на принцип работы электросхемы.
2. Электропроводку выполнять в трубах диаметром не менее 1/2".
3. * С изделиями не поставляются.
4. Возможна поставка компрессоров, укомплектованных реле давления
фирмы "NE-MA", у которого перепад между давлением отключения (Р
откл
) и
давлением включения ;Г „) 0,2 МПа.
4.3.3. Расхождения в описании и исполнении компрессоров возможны ввиду
технического усовершенствования конструкции.
6

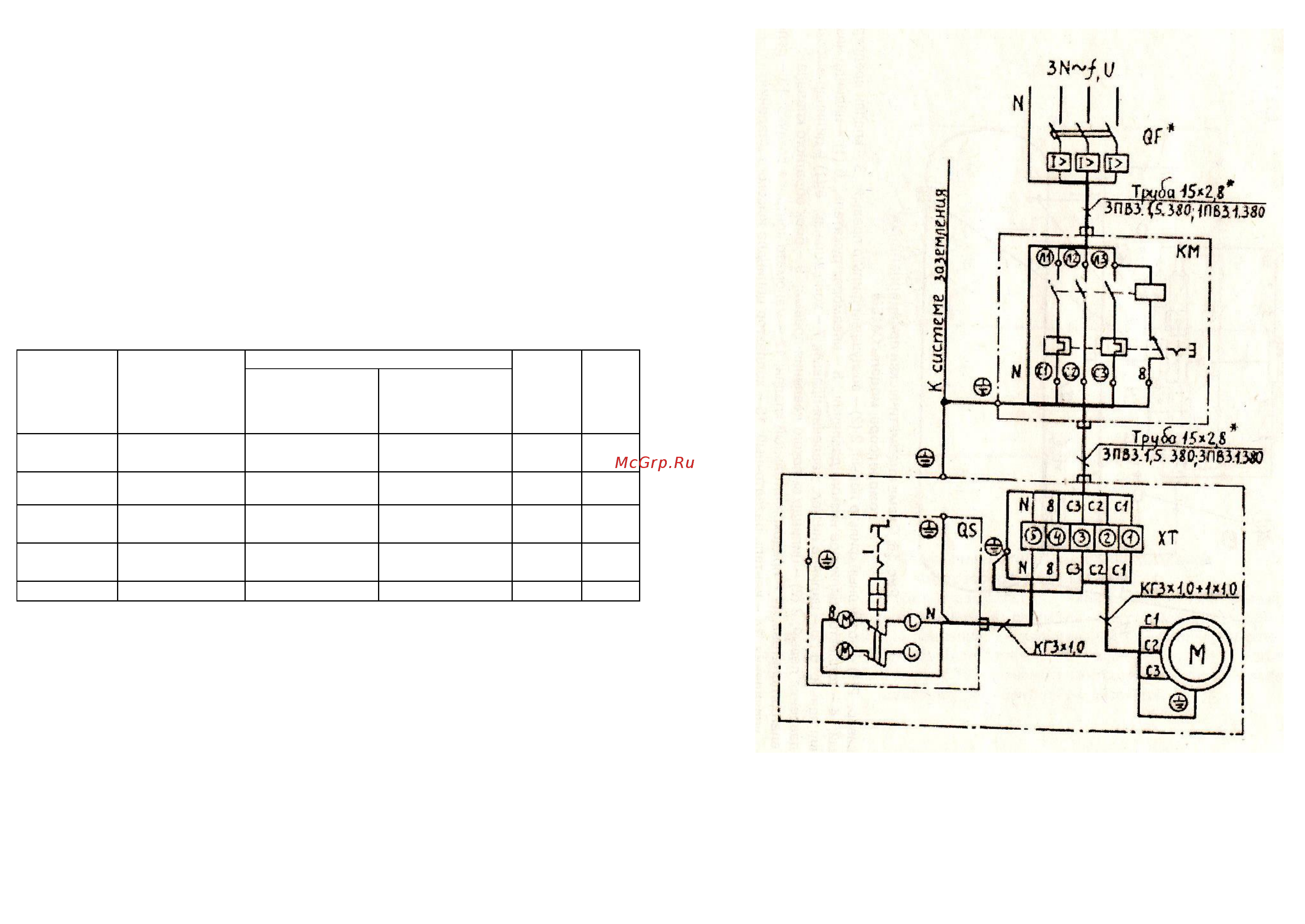

Рис. 17. Схема электрическая принципиальная и соединений
компрессора модель С415М.
