Sony KLV-32NX500 [36/40] Схема таблица расположения винтов и скоб
![Sony KLV-32NX500 [36/40] Схема таблица расположения винтов и скоб](/views2/1000395/page36/bg24.png)
36
RU
KLV-40/32EX600/55/46/40/32EX500/46/40/32EX400/32/26/22EX300/40/32NX500/32/26NX400
4-167-239-54(1)

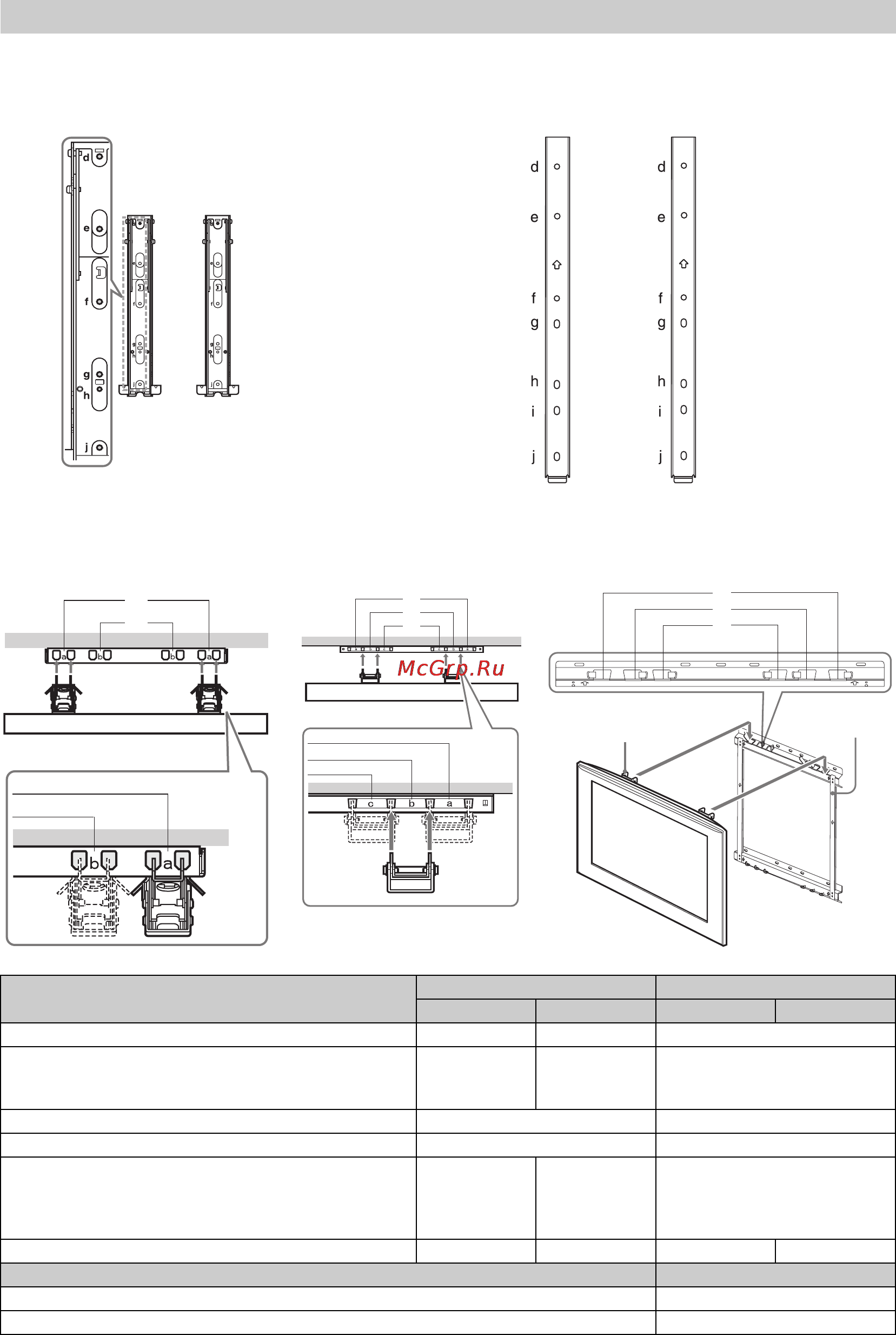

Схема/таблица расположения винтов и скоб
Название модели
Положение винтов Положение скоб
SU-WL500 SU-WL50B SU-WL500 SU-WL50B
KLV-55EX500 d, g d, i a
KLV-46/40EX500/
KLV-46/40EX400/
KLV-40NX500
d, g d, i b
KLV-40EX600 e, j b
KLV-32EX600 f, j c
KLV-32EX500/
KLV-32EX400/
KLV-32EX300/
KLV-32NX500
e, g e, h c
KLV-32NX400 e, g – c
–
SU-WL100
KLV-26EX300/KLV-26NX400 a
KLV-22EX300 b
b
a
b
a
c
b
a
c
b
c
b
a
a
c
a
b
c
c
b
a
Положение винтов – При установке монтажной скобы на телевизор.
SU-WL500
Положение скоб – При установке телевизора на кронштейн основания.
SU-WL500
Кронштейн
основания
Скоба
SU-WL50B
SU-WL50BSU-WL100
