11
ПРЕДУПРЕЖДЕНИЕ: ПРИ ЭЛЕКТРИЧЕСКОМ ПОДСОЕДИНЕНИИ ОСОБОЕ
ЗНАЧЕНИЕ ИМЕЕТ ЧЕРЕДОВАНИЕ ФАЗ, ТАК КАК ЭТО ОПРЕДЕЛЯЕТ
НАПРАВЛЕНИЕ ВРАЩЕНИЯ ВАЛА ЭЛЕКТРОДВИГАТЕЛЯ, КОТОРОЕ ДОЛЖНО
СООТВЕТСТВОВАТЬ НАПРАВЛЕНИЮ, УКАЗАННОМУ НА ЛОПАСТИ ШКИВА-
ВЕНТИЛЯТОРА ПОРШНЕВОГО БЛОКА ИЛИ СТРЕЛКЕ, РАСПОЛОЖЕННОЙ НА
КРЫШКЕ ВЕНТИЛЯТОРА ЭЛЕКТРОДВИГАТЕЛЯ. ВРАЩЕНИЕ ВАЛА В
ОБРАТНОМ НАПРАВЛЕНИИ МОЖЕТ ПРИВЕСТИ К ОТКАЗУ КОМПРЕССОРА!
6.5.5 Для контроля направления вращения:

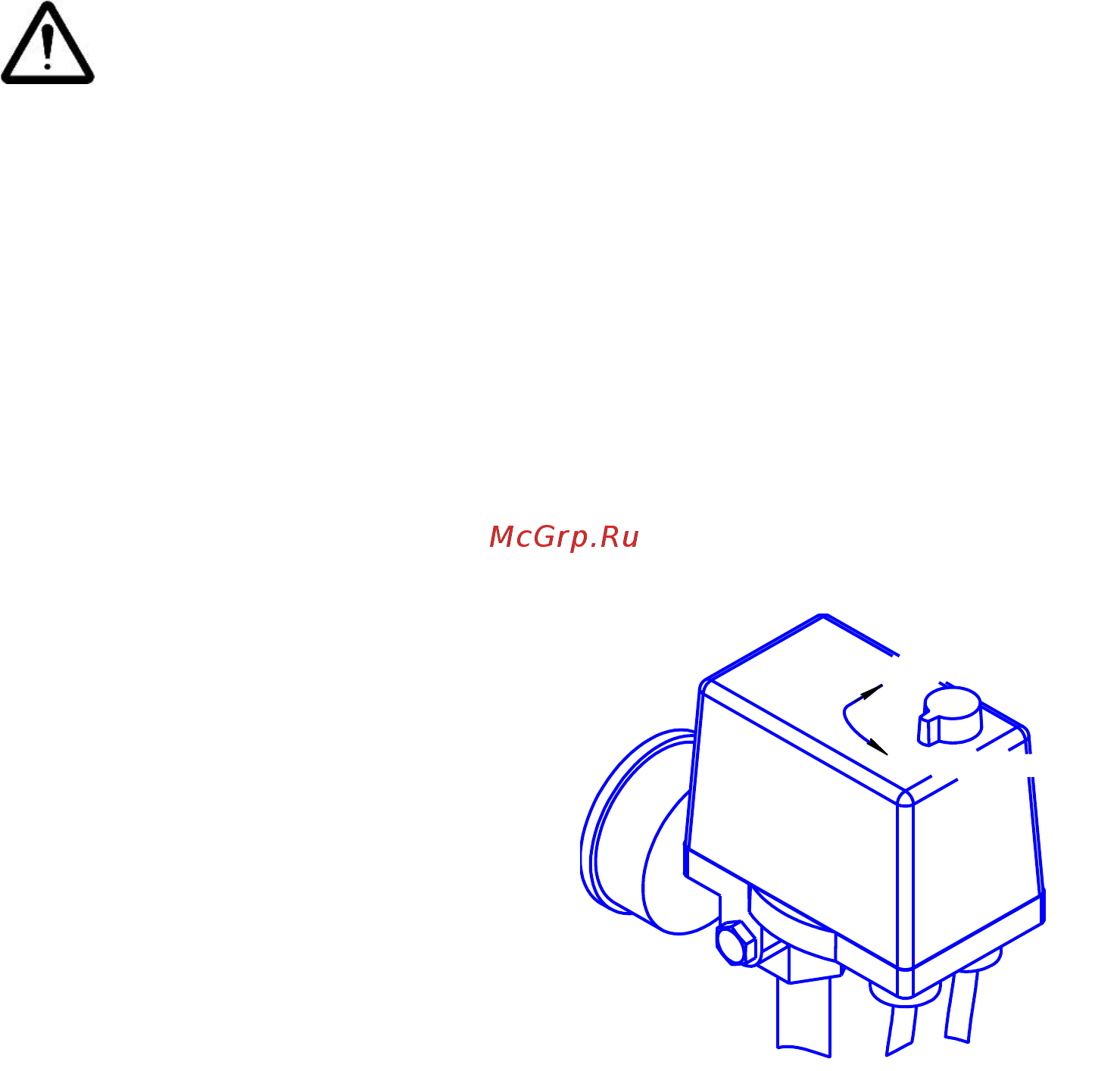

1 Проверьте, чтобы выключатель на маностате находился в
выключенном положении "OFF" или "O", в зависимости от исполнения
(см. рисунок 4).
O или OFF (ВЫ КЛ.)
I или AUTO (АВТОМАТ
)
Рисунок 4
2 Подключите питающий кабель компрессора или подсоедините вилку
питающего кабеля компрессора к электрической сети.
3 Включите вводной выключатель, если подсоединение было выполнено
через него.
4 В компрессоре ABT 500-1300 B переключите поворотные выключатели
поз. 21, расположенные на пульте управления (см. рисунок 10), в
положение "I".
5 Включите компрессор выключателем на маностате и сразу же
выключите. Для этого необходимо переключить выключатель в
положение "AUTO" и сразу же переключить назад в положение "OFF"
или в зависимости от исполнения в положение "I" и сразу же
переключить назад в положение "O".
6 Если шкив-вентилятор поршневого блока вращается по направлению
стрелки, то направление движения правильное, в противном случае
необходимо поменять местами два фазных провода в точке
подключения к электрической сети.
