![Fiac AB 100-678 [15/36] 11 14 10 12 13 17](/img/pdf.png)
Fiac AB 100-678 [15/36] 11 14 10 12 13 17
![Fiac AB 100-678 [15/36] 11 14 10 12 13 17](/views2/1395114/page15/bgf.png)
15
5
16
2
3
46 7
8
91114 10 1213 17
1
5
16
2
3
46 7
8
91114 10 1213 17
1

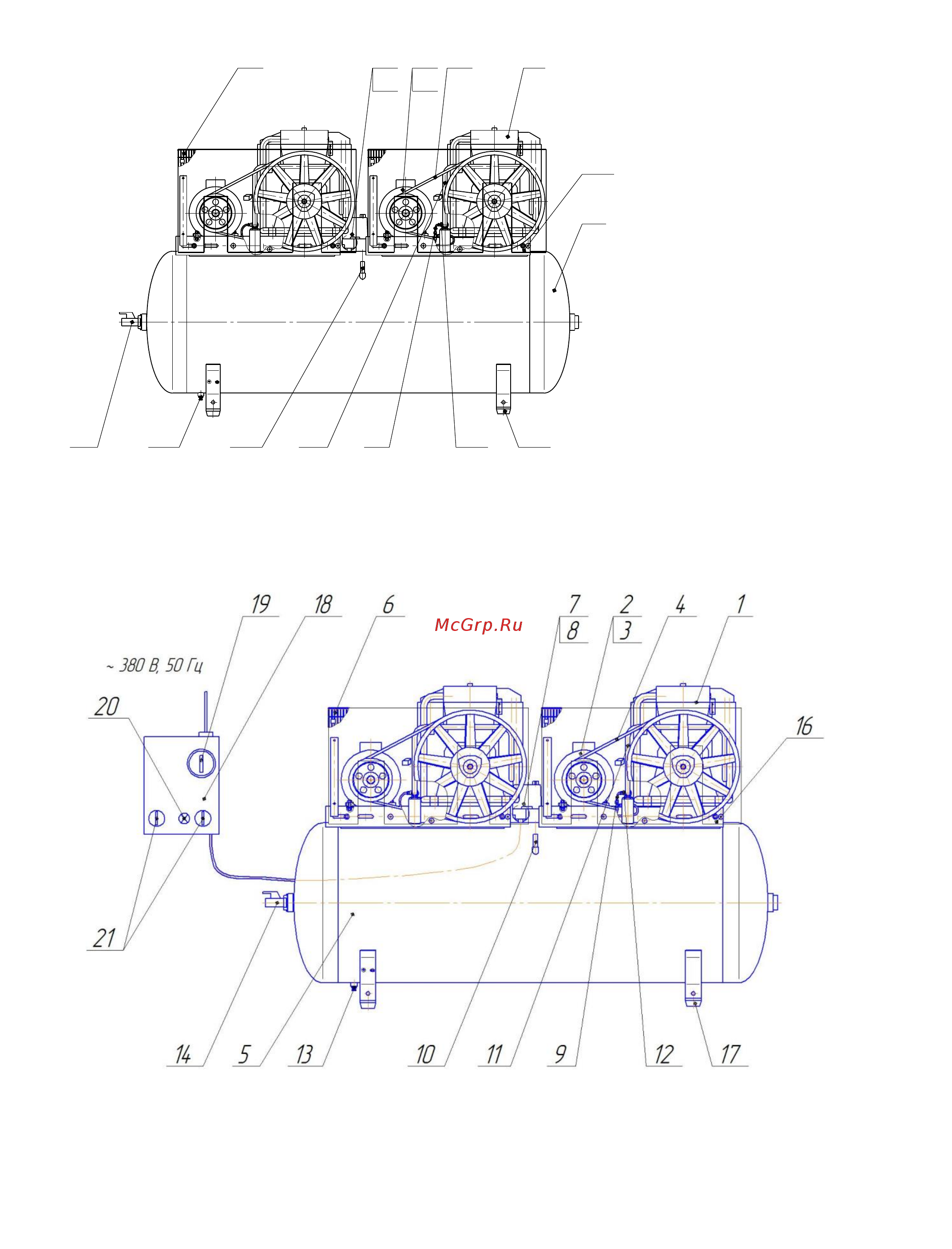

Рисунок 8 - Общий вид компрессора ABT 500-1300 WB
Рисунок 9 - Общий вид компрессора ABT 500-1300 B
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Маностат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Кран
16- Платформа
17 - Амортизаторы
18 - Пульт управления
19 - Вводной выключатель
20 - Сигнальная лампа
21 - Выключатели
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Маностат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Кран
16 - Платформа
17 - Амортизаторы
