6.6.5 При необходимости настройте регулятор давления (при его наличии) в
соответствии с 7.3.1.
6.7 Остановка
ПРЕДУПРЕЖДЕНИЕ: НЕ ОТСОЕДИНЯЙТЕ ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ ВИЛКУ
ПИТАЮЩЕГО КАБЕЛЯ ПРИ РАБОТАЮЩЕМ КОМПРЕССОРЕ!
6.7.1 Для остановки компрессора необходимо:
1 Выключить компрессор выключателем на маностате. Для этого
необходимо переключить выключатель в положение "OFF" или "О", в
зависимости от исполнения (см. рисунок 4). После этого остановится
электродвигатель и произойдет сброс давления из нагнетательного
воздухопровода и поршневого блока.
2 Снизить давление в ресивере до атмосферного.
3 Выключить вводной выключатель или отсоединить от электрической
сети вилку питающего кабеля компрессора.
7 Устройство и порядок работы
7.1 Устройство
7.1.1 Общий вид компрессоров показан на рисунках 5, 6, 7, 8, 9.

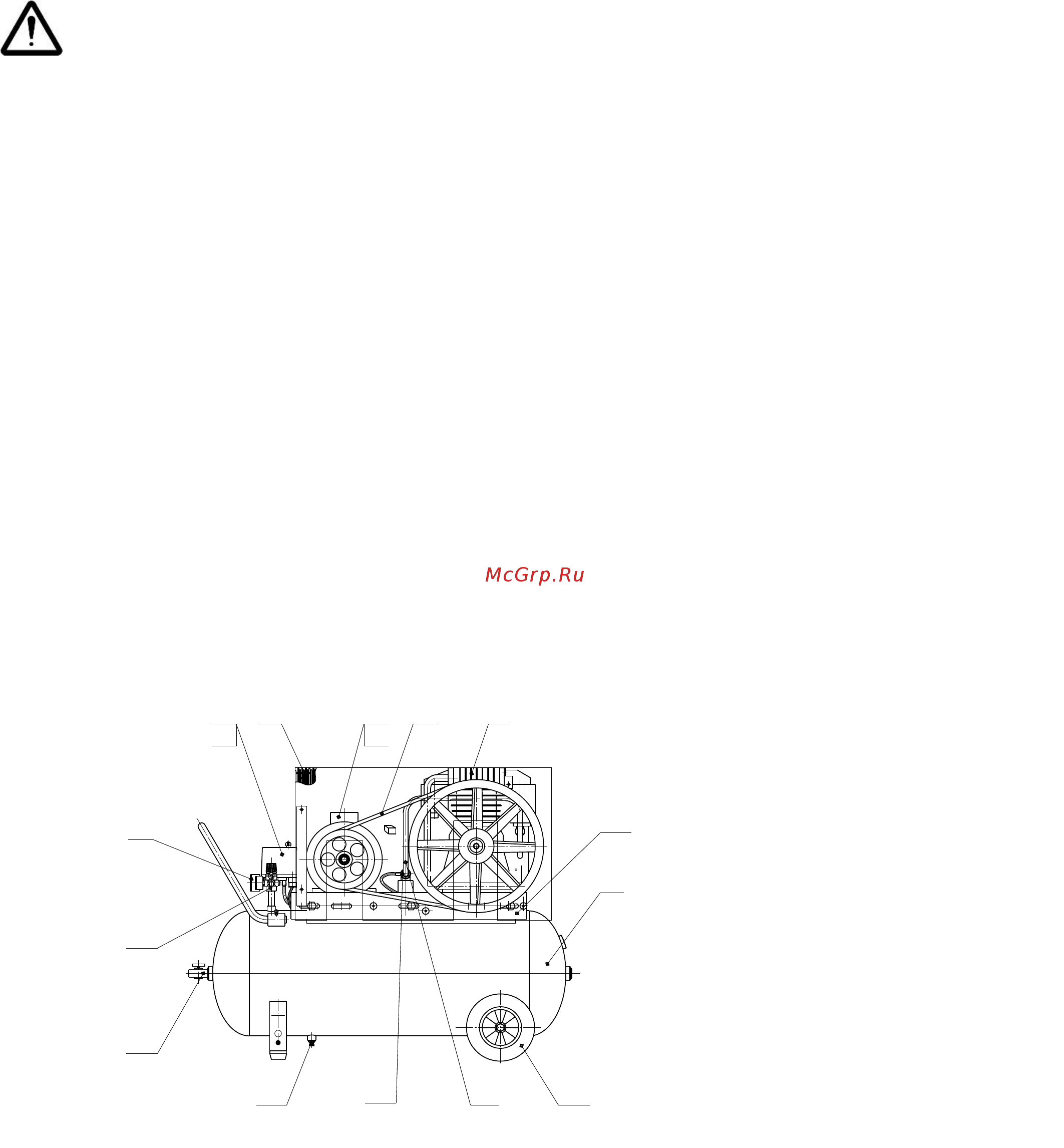

Рисунок 5 - Общий вид компрессора AB 100-678
5
16
2
3
467
8
9
11
14
10
12
13 17
1
5
16
2
3
467
8
9
11
14
10
12
13 17
1
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Маностат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Кран
16 - Платформа
17 - Колеса и амортизаторы
