Приложение А
Схемы электрические

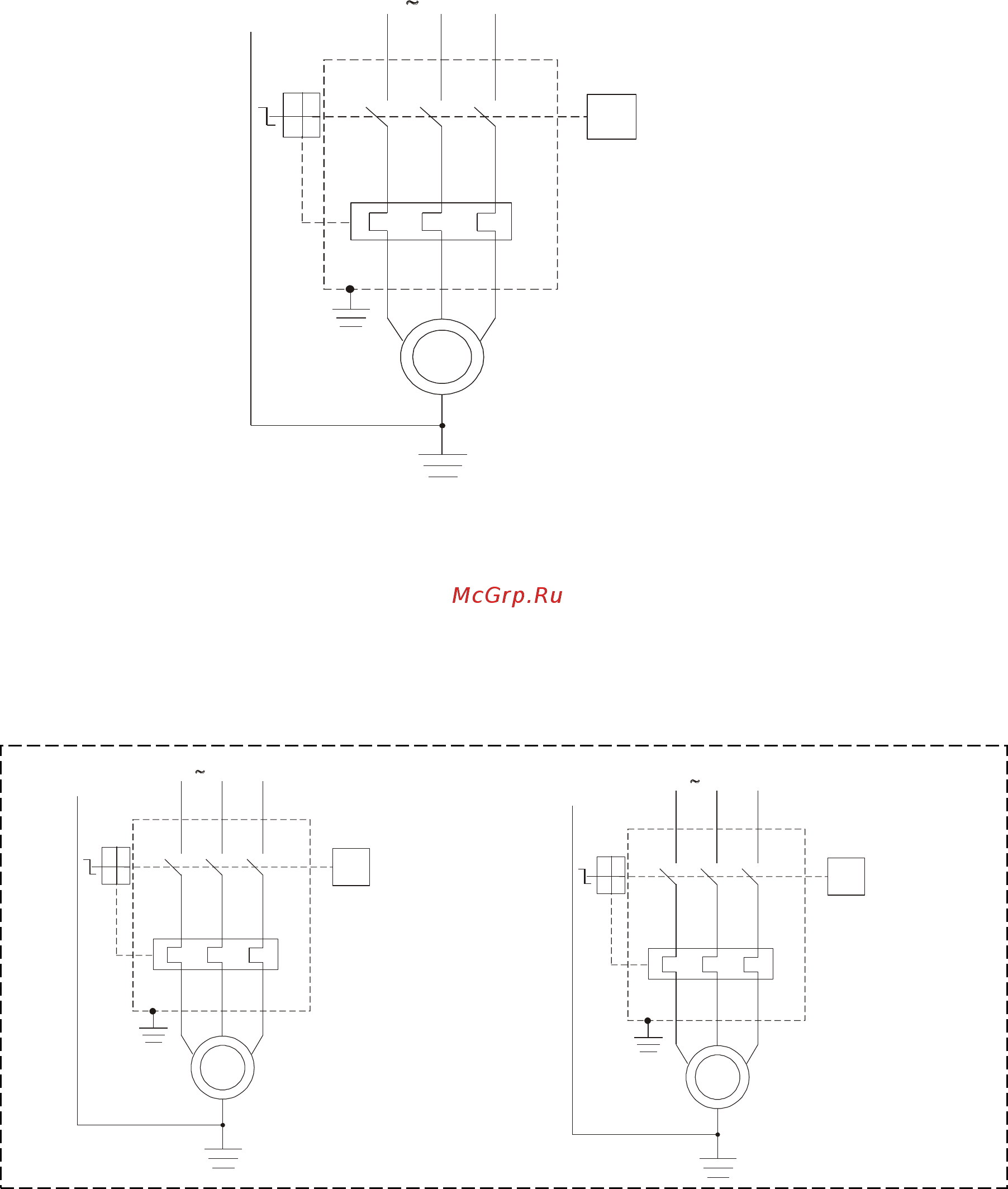

Рисунок А.1 - Схема электрическая принципиальная компрессоров
AB 100-678, AB 300-678, ABV 300-678
Рисунок А.2 – Схема электрическая принципиальная компрессора
ABT 500-1300 WB
М
<P
3 50 Гц, 380В (400 В)
ВР
РЕ
А,В,С-провода подключения
питающей сети
РЕ-провод защиты
ВР-прессостат
М-электродвигатель
А В С
М
<P
3 50 Гц, 380 В (400 В)
М
ВР
РЕ
ВР-прессостат
М-электродвигатель
М
<P
3 50 Гц, 380 В (400 В)
М
ВР
РЕ
ВР-прессостат
М-электродвигатель
