9
6.3 Установка
ЗАПРЕЩАЕТСЯ: ЭКСПЛУАТАЦИЯ КОМПРЕССОРА ВО ВЗРЫВОПОЖАРО-
ОПАСНЫХ ПОМЕЩЕНИЯХ!
ЗАПРЕЩАЕТСЯ: ЭКСПЛУАТАЦИЯ КОМПРЕССОРА ПОД ВОЗДЕЙСТВИЕМ
АТМОСФЕРНЫХ ОСАДКОВ!
6.3.1 Габаритные размеры компрессора указаны в таблице 2.
6.3.2 В помещении, где расположен компрессор, необходимо обеспечить
хорошую вентиляцию (проветривание), следя за тем, чтобы температура
окружающего воздуха поддерживалась в пределах от 1С до 40С. При
температуре окружающего воздуха выше 30С забор воздуха рекомендуется
осуществлять не из помещения или принимать специальные меры для
уменьшения температуры окружающего компрессор воздуха.
6.3.3 Всасываемый компрессором воздух не должен содержать пыли, паров
любого вида, взрывоопасных и легковоспламеняющихся газов, распыленных
растворителей или красителей, токсичных дымов любого типа.

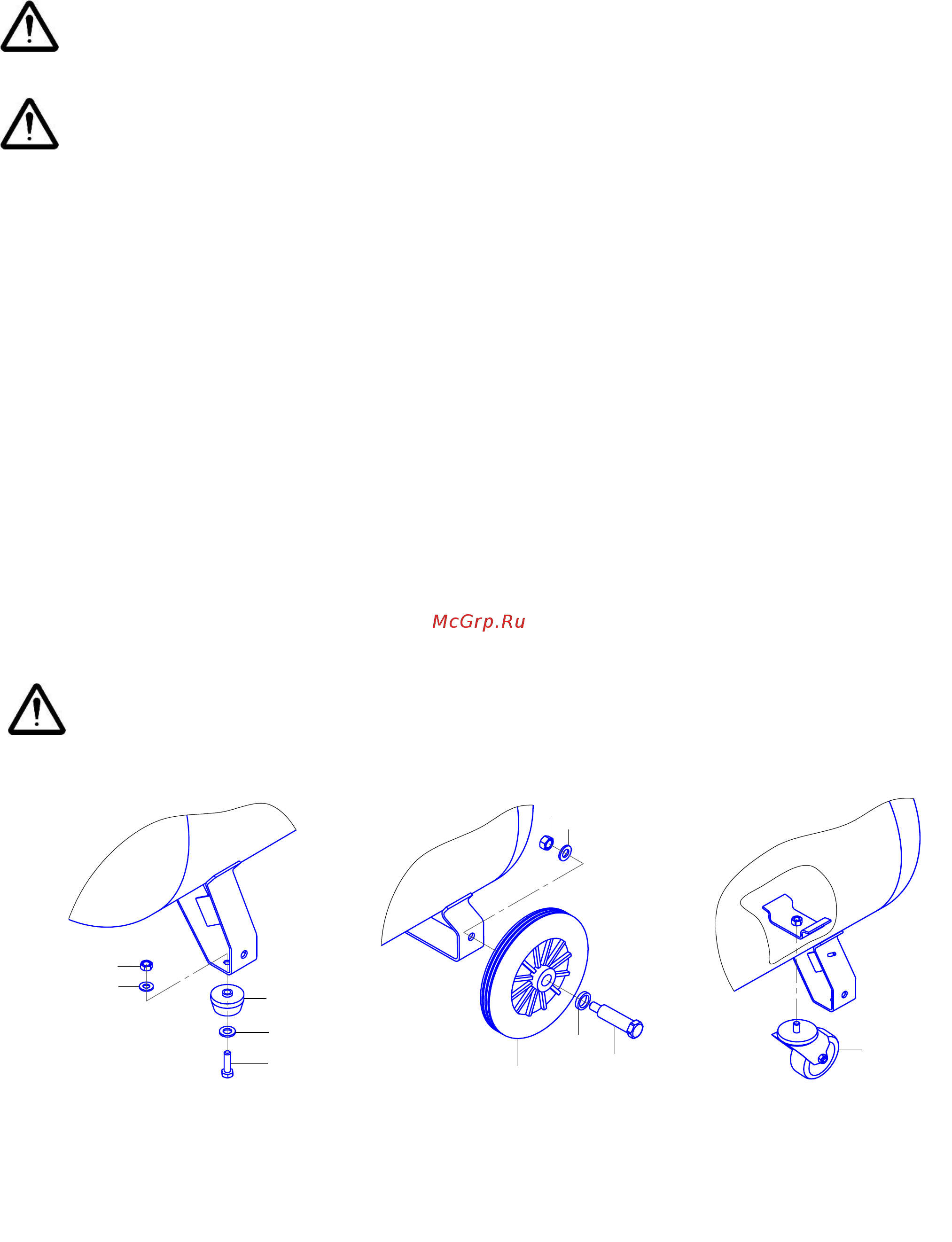

6.3.4 Установите на опоры ресивера, в зависимости от комплектации,
амортизаторы (или колеса и амортизаторы) в соответствии с рисунками 1, 2, 3.
Не допускается устанавливать на компрессор амортизаторы и колеса, не
предусмотренные конструкцией (не входящие в комплект изделия).
ЗАПРЕЩАЕТСЯ: ЖЕСТКО КРЕПИТЬ КОМПРЕССОР К ПОЛУ ИЛИ ФУНДАМЕНТУ,
А ТАК ЖЕ ЭКСПЛУАТИРОВАТЬ КОМПРЕССОР БЕЗ АМОРТИЗАТОРОВ (ИЛИ
КОЛЕС И АМОРТИЗАТОРОВ) И НА ПОДДОНЕ!
1
4
2
3
4
1
4
2
3
4
Рисунок 1 Рисунок 2 Рисунок 3
1
2
3
5
4
1
2
3
5
4
1 - Амортизатор
2 - Болт М10
3 - Гайка М10
4 - Шайба 10
1 - Болт
2 - Шайба
3 - Колесо
4 - Гайка М12
5 - Шайба 12
1 1
1 - Колесо поворотное
