![Fiac AB 100-858 [17/40] Рисунок 10 общий вид компрессора ав 500 858 16](/img/pdf.png)
Fiac AB 100-858 [17/40] Рисунок 10 общий вид компрессора ав 500 858 16
![Fiac AB 100-858 [17/40] Рисунок 10 общий вид компрессора ав 500 858 16](/views2/1395115/page17/bg11.png)
17
5
2 2
3
467
8
9
11
14
10
1213
1
1716 5
2 2
3
467
8
9
11
14
10
1213
1
1716

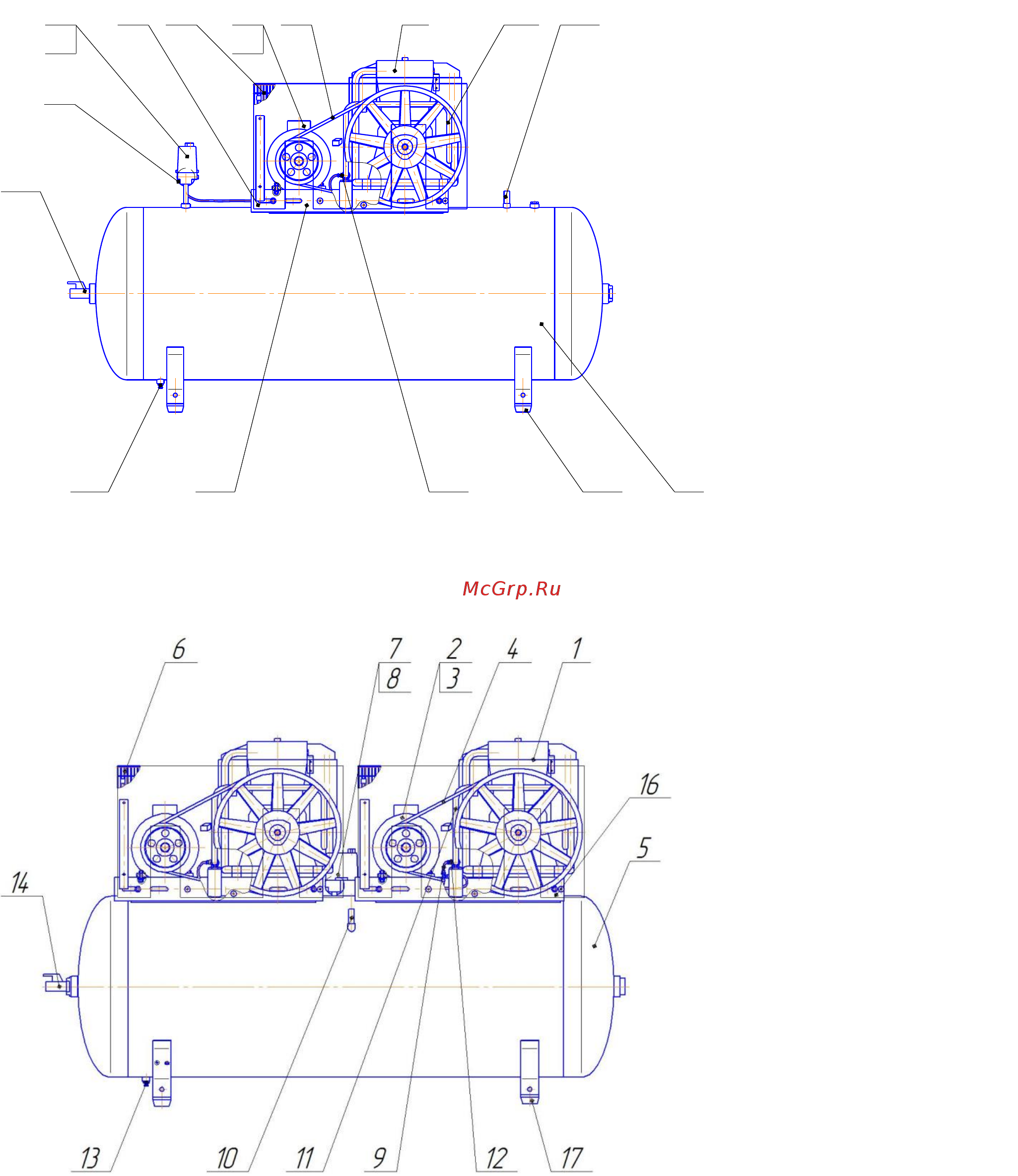

Рисунок 10 - Общий вид компрессора АВ 500-858/16
Рисунок 11 - Общий вид компрессора ABT 500-1700 WB
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Маностат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Кран
16 - Платформа
17 - Амортизаторы
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Маностат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Кран
16 - Платформа
17 - Амортизаторы
