5.6. Выверните четыре барашковых винта 15 (см. рис. 2), осторожно снимите защитный кожух 18

(см. рис. 2) и положите его на крышку двигателя. Установите алмазный диск на ось двигателя таким

образом, чтобы он был зажат между двумя планшайбами и зафиксирован гайкой при помощи гаечного

ключа на 30 и дополнительного штыря-фиксатора (в комплект поставки не входит), введя его в

специальное отверстие на конце оси двигателя. Проверьте, попадает ли диск в специальную прорезь

подкатного стола, после чего установите обратно защитный кожух 18 (рис. 2).

5.7. Выкрутите винт-фиксатор 12 (см. рис. 2), ограничивающий вертикальное перемещение головки

станка. Подкатите столик 3 (см. рис. 1) к диску и нажимая вниз ручку 17 (см. рис. 2) убедитесь, что диск

свободно входит в узкую прорезь стола. При помощи гаечного ключа на 30 ослабьте фиксирующую гайку

21 (см. рис. 2) и, взявшись за ручку, расположенную на крышке двигателя, поверните головку станка на

45°. Убедитесь, что диск входит в широкую прорезь подкатного стола станка, в противном случае

осуществите регулировку головки, вращая эксцентрик 23. По окончании регулировки затяните винт

крепления эксцентрика. Для фиксации угла наклона головки станка используется гайка 21 (см. рис. 2) и

поворотная ручка 19 (см. рис. 2), которая контрит гайку 21.

5.8. Выберите в зависимости от толщины разрезаемого материала величину вертикального хода

головки станка, используя для этой цели регулировочный винт 13 (см. рис. 2). При необходимости

фиксации головки станка используйте винт 12 (см. рис. 2).

5.9. Проверьте, что все шланги подачи воды для охлаждения диска штатно установлены, а пробка

слива воды 10 (см. рис. 1) плотно заткнута. Наполните раму 2 (см. рис. 1) водой приблизительно на 75%

его объема и откройте кран 14 (см. рис. 2).

5.10.Наденьте защитные очки и наушники и сделайте пробный пуск станка. Для этого соедините

удлинитель с блоком управления станка 9 (см. рис. 1), включите розетку в заземленную сеть 220 В / 50 Гц,

защищенную плавким предохранителем на 16А, и нажмите на зеленую кнопку «пуск» на блоке

управления 9. Убедитесь, что диск вращается и насос подачи воды работает.

5.11.При необходимости использования кабеля-удлинителя диаметр сечения последнего должен быть

не меньше 2,5 мм. Если кабель намотан на катушку, размотайте ее полностью. В качестве удлинителей

шнура питания могут использоваться только трехжильные провода, имеющие вилку с заземлением. Следите

за состоянием шнура питания удлинителя, при необходимости замените поврежденный провод. Перед

использованием того или иного удлинителя, убедитесь, что он рассчитан на напряжение 220-230В и ток не

ниже 16А. Плохо подобранный удлинитель может привести к перепадам напряжения, перегреву кабеля и

нестабильной работе станка. Ниже приводится таблица 3, показывающая зависимость между потребляемой

мощностью двигателя и сечением питающего провода.

2 0

1 2

1 3 1 4 1 5 1 6 1 7

1 8

1 9

2 1

2 2

2 3

2 4

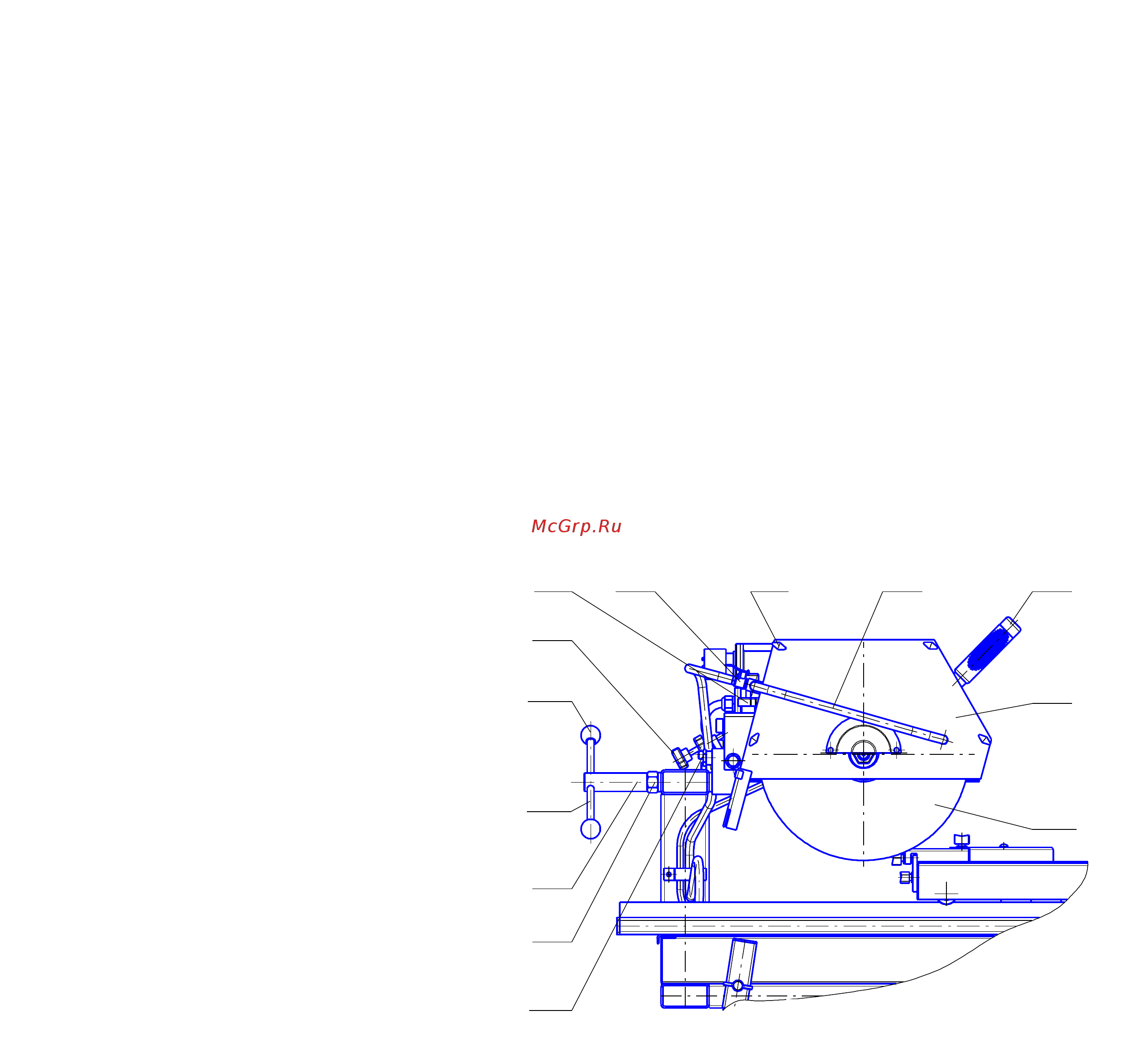

Рис.2
