VI. РЕГУЛИРОВКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

Перемещение вверх и вниз верхнего ролика осуществляется с помощью

гидравлической системы ①

Направляющие ролики приводятся в движение гибочным механизмом, работающим

от электродвигателя. Это позволяет выполнять повторные проходы в обоих

направлениях.

Регулятор скорости ⑨ предназначен для регулировки скорости верхнего ролика в

соответствии с поперечным размером и толщиной стенки материала.

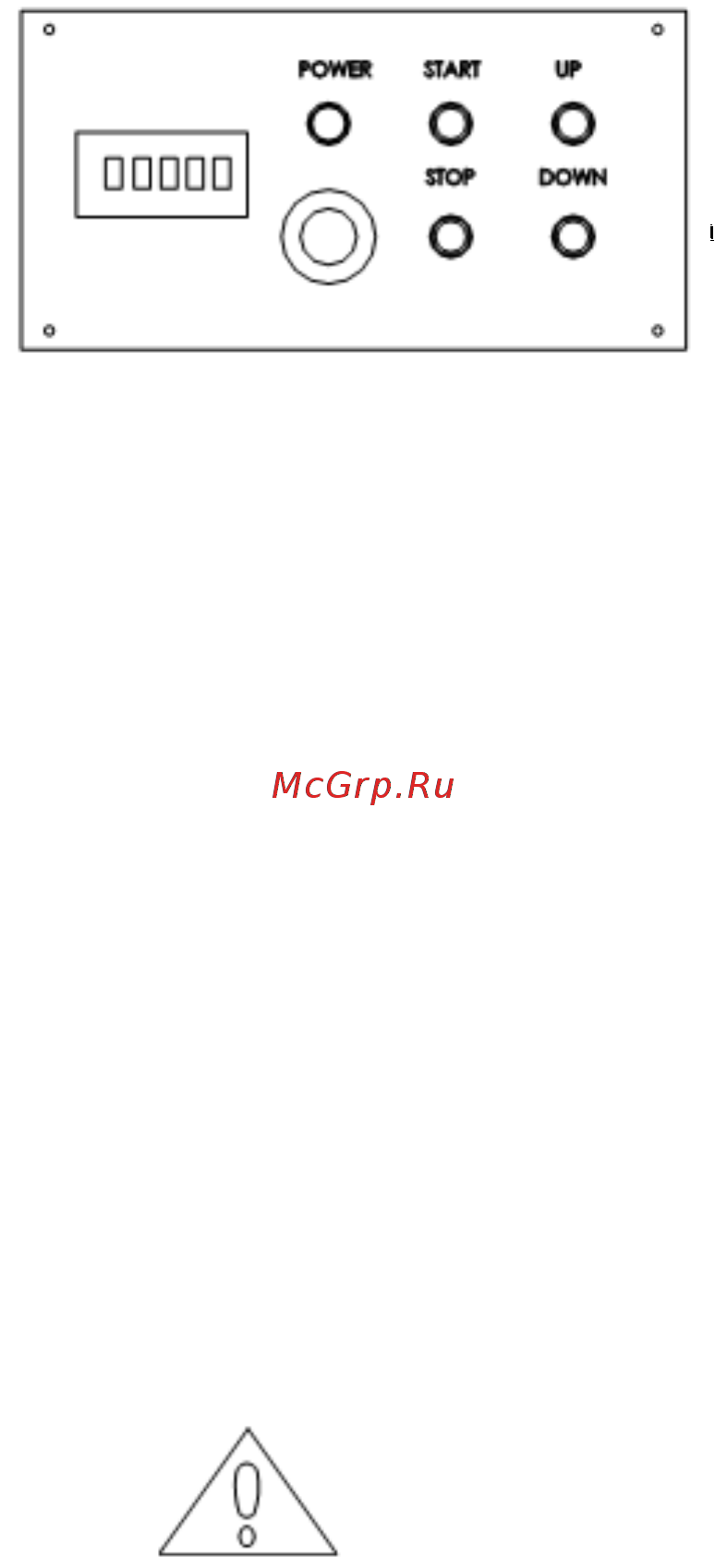

1) Перевести поворотный выключатель ⑦ из положения O в положение I для

подачи питания на станок, при этом загорится индикатор POWER на панели

управления ⑧. Для запуска гидравлической станции нажать кнопку START. Для

останова гидравлической станции нажать кнопку STOP или кнопку аварийного

останова.

2) Для перемещения верхнего ролика вверх нажать кнопку UP гидравлического

привода ①, для перемещения верхнего ролика вниз нажать кнопку DOWN. При этом

на цифровом дисплее будет отображаться хо д верхнего ролика. Направляющие

ролики приводятся в движение гибочным механизмом, работающим от

электродвигателя, при этом верхний ролик не может двигаться, поскольку только при

отпускании ножного переключателя верхний ролик может перемещаться вверх и

вниз.

3) При аварийном останове станка масляный насос отключается. Для его запуска

необходимо взвести кнопку аварийного останова

4) Ножной переключатель не работает при отсутствии необходимого давления в

системе

5) Скорость перемещения верхнего ролика зависит от материала и регулируется

регулятором скорости

⑨.

Обычно, общее давление в системе не превышает 12

МПа. Под нагрузкой давление составляет 10 МПа. Под нагрузкой,

давление на манометре ② регулируется клапаном ③

Регулировка клапана ③ : Ослабить гайку, повернуть по часовой

стрелке для увеличения, против часовой стрелки – для уменьшения. На

заводе настроено давление 5-6 Мпа. После настройки давления

затянуть гайку.
