22 | Français

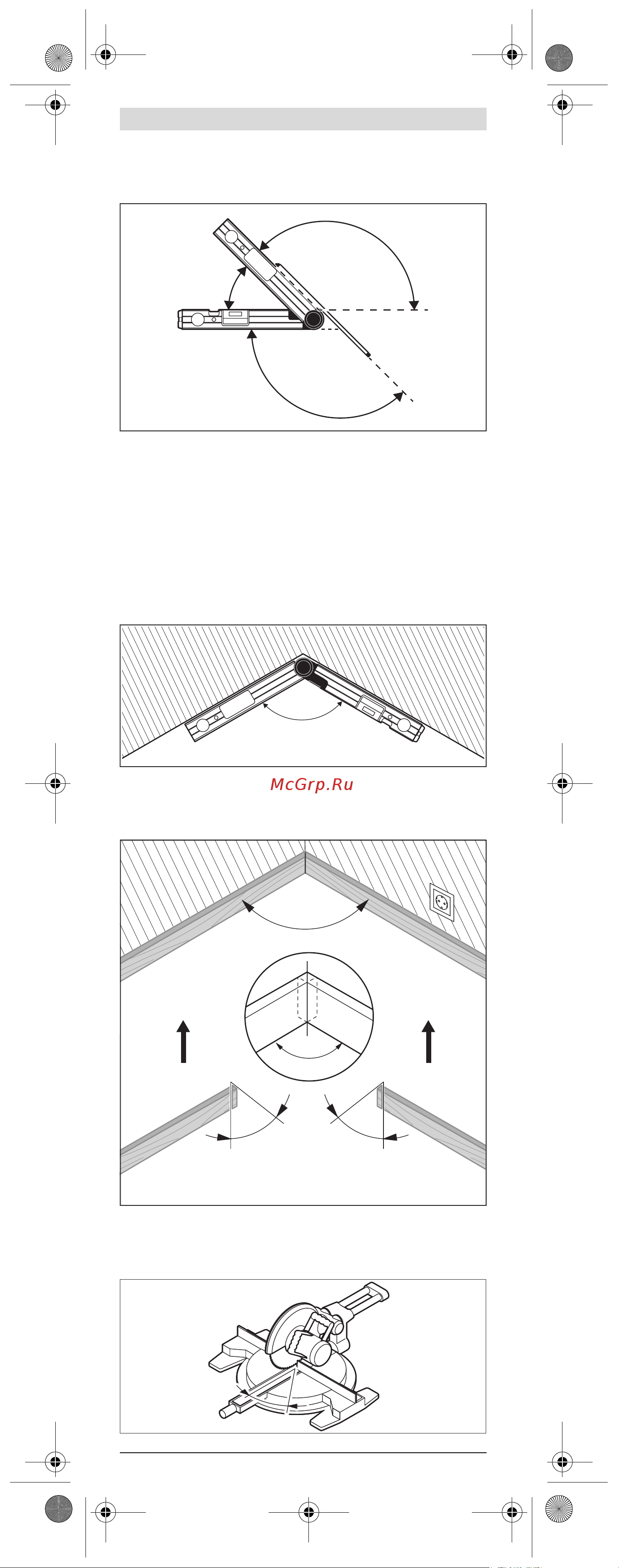

L’angle w apparaît sur l’écran entre branche de base et branche mobile

comme valeur de mesure. Il est possible de calculer l’angle souhaité v entre

la branche de base et le prolongement de branche comme suit :

v =180°–w

GAM 220 MF : Mode de fonctionnement « Coupe d’onglet

simple »

Le mode de fonctionnement « Coupe d’onglet simple » («Simple MTR») sert

à déterminer l’angle de coupe «MTR», si deux pièces dont la coupe d’onglet

est identique doivent former un angle extérieur quelconque x° inférieur à

180° (p.ex. pour plinthes, colonnes de rampes d’escalier ou cadres).

Le mode « Coupe d’onglet simple » est activé en appuyant sur la touche

«MTR1». Le calcul de l’angle de coupe «MTR» s’effectue toujours sur la

base de la valeur affichée. Si la valeur affichée est une valeur mémorisée (re-

connaissable au fait que l’indicateur a clignote), le calcul s’effectue avec la

valeur mémorisée, indépendamment de la position des branches.

Si les pièces doivent être montées dans un coin (p.ex. pour plinthes), mesu-

rer l’angle de coin x° en positionnant la branche mobile et la branche de base.

Pour les angles donnés (p.ex. cadres), ouvrir la branche mobile et la branche

de base jusqu’à ce que l’angle souhaité soit affiché sur l’écran.

C’est l’angle d’onglet horizontal «MTR»(« Miter Angle » : angle d’onglet hori-

zontal), duquel les deux pièces doivent être raccourcies, qui est déterminé.

Pour ces angles d’onglet, la lame de scie est positionnée verticalement par

rapport à la pièce (l’angle d’onglet vertical est de 0°).

MTR

MTRMTR
