Инструкция по эксплуатации:

Скобозабивателя TaE 2019

Соответствие нормам СЕ. Мы со всей ответственностью

заявляем, что данная продукция соответствует следующим

нормам или нормативным документам: EN 50 144, EN 55 014, HD

400, согласно директивам 73/23/EWG, 89/392/EWG u 89/336/EWG.

Metabowerke GmbH & Co., Metaboallee, D-72622 Nuertingen

Метабоверке ГмбХ & Ко., Метабоалее, Германия 72622 Нюртинген

Используемые скобы и гвозди:

- ширина 4 мм, длина скобы 12-18 мм

- ширина 10 мм, длина скобы 8-18 мм

- ширина 10 мм, длина плоской скобы 8-14 мм

- длина гвоздей 19 мм

Последовательность импульсов 20/мин.

Вес инструмента: 1,4 кг

1. Подключение к электрической сети

Прежде чем начать работу убедитесь, что показатель напряжения

и частоты, приведённые на щитке инструмента совпадают с

показателями напряжения и частоты в сети.

В момент забивания одной скобы (или одного гвоздя) через

обмотку катушки импульсного датчика протекает кратковременный

ток, требующий защиты скобозабивателя предохранителями,

рассчитанными на силу тока минимум в 16 А (инерционный

предохранитель с плавкой вставкой или линейный защитный

автомат типа В). При необходимости использования

удлинительного кабеля берётся провод с сечением жилы равным

1,5 мм2 и максимальной длиной, составляющей 10 м.

2. Сила удара

В зависимости от прочности обрабатываемого материала (мягкая

древесина или жёсткая и т.д.), а также длины забиваемой скобы

или забиваемого гвоздя можно плавно изменять силу удара

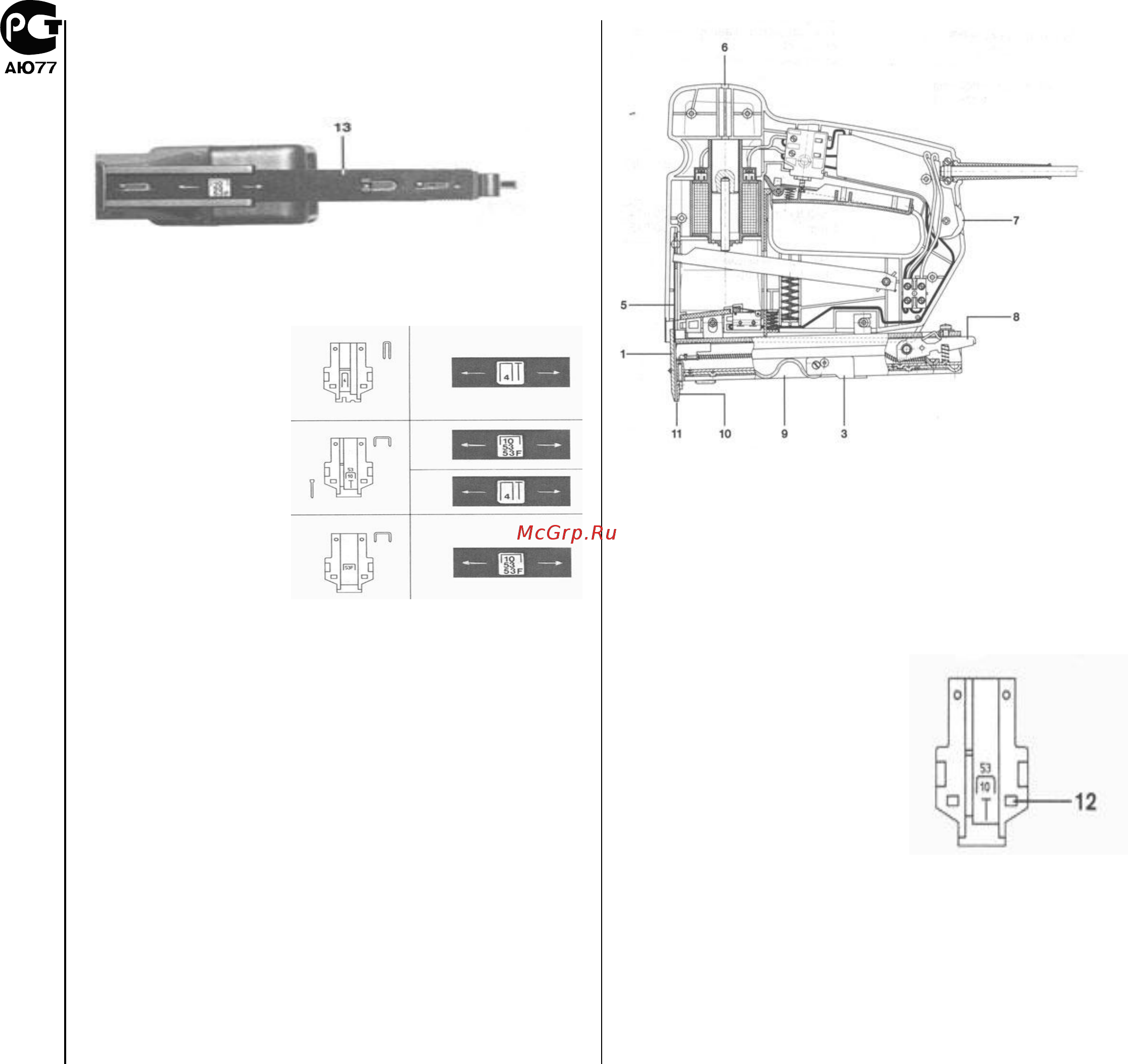

скобозабивателя, поворачивая лимбовое колесо (7). Лимбовое

колесо состоит из рифлёной (чёрного цвета) и гладкой (зелёного

цвета) частей. Чем шире видимая зелёная часть лимбового

колеса, тем на большую силу удара установлен скобозабиватель.

3. Замена торцовой пластинки

Открыть зажимной затвор (3) и снять торцовую пластинку (1).

Сменную торцовую пластинку приставить к торцовой части

магазина (9), прижать к магазину и продвинуть вниз, пока оба

кулачка (12) торцовой пластины не войдут в зацепление. Затем

проволочный хомут (4) зажимного затвора надеть на торцовую

пластинку и закрыть затвор.

Если затвор (3) не закрывается, значит, торцовая пластинка (1)

неправильно установлена, в данном случае не пытайтесь силой

закрыть затвор (3), а установите торцовую пластинку так, чтобы

она безупречно прилегала к магазину.

4. Установка передвижной пластины задвижки магазина

Из таблицы, приведённой в конце инструкции, видно каким

образом должна быть установлена передвижная пластина (13)

задвижки магазина при работе с различными скобами и гвоздями.

Рычаг

(8) прижать, задвижку магазина оттянуть до упора (на зажимном

затворе 3), а передвижную пластину (13) установить на

соответствующую отметку, (см. таблицу).

передвижная пластина

Установка пластины

Скобы 4 мм

шириной

Скобы 10 мм

шириной

Гвозды 19 мм

длиной

Плоские провол

очные скобы 10 мм шириной

5. Вставка скоб и гвоздей

Рычаг (8) прижать и оттянуть назад задвижку магазина. В магазин

скобозабивателя можно вставлять следующее количество скоб и

гвоздей:

Скобы шириной 4 мм до 100 шт.

Скобы шириной до 10 мм до 155 шт.

Плоские проволочные скобы шириной 10 мм до 85 шт.

Гвозди длиной 19 мм до 93 шт.

Скобы укладываются в канал магазина спинкой вниз (скобы

шириной 4 мм укладываются таким образом, чтобы они – если

смотреть на скобозабиватель снизу – располагались у левой

стенки канала магазина).

Гвозди устанавливаются головкой вниз таким образом, чтобы они

– если смотреть на инструмент снизу – также находились у левой

стенки канала магазина.

Указания по технике безопасности.

При работе с электроинструментами соблюдайте

приведённые «Указания по технике безопасности»

6. Работа со скобозабивателем

До тех пор, пока скобозабиватель не будет прижат и зафиксирован

к магазину, выключатель (2) не будет нажиматься (защита от

непреднамеренного произведения удара).

Скобозабиватель установить выступом (11) на обрабатываемый

материал, прижать к магазину, а затем нажать на выключатель.

Скобозабиватель рассчитан на кратковременный режим работы.

Число забиваемых скоб/гвоздей не должно превышать 20 штук в

минуту. Производительность инструмента зависит от вида

материала, в который забиваются скобы/гвозди. При

увеличивающейся нагрузке и

продолжительности работы

происходит нагрев катушки

импульсного датчика, в результате

чего производительность падает.

Это обосновано принципом

действия данного инструмента.

Если производительность

инструмента во время работы

начнет снижаться, то следует

сделать паузу и дать инструменту

остыть.

7. Повторный удар

До тех пор, пока скобозабиватель прижат к обрабатываемому

материалу (и к магазину) можно, нажимая на выключатель (2),

производить необходимое количество ударов, чтобы забиваемые

скобы или гвозди вошли в материал на соответствующую глубину.

Если при первом ударе скоба (или гвоздь) не достаточно глубоко

вошли в материал, а скобозабиватель уже направлен вверх, (т.е.

он не прилегает к магазину), то в этом случае для того, чтобы

произвести повторный удар нужно:
