4

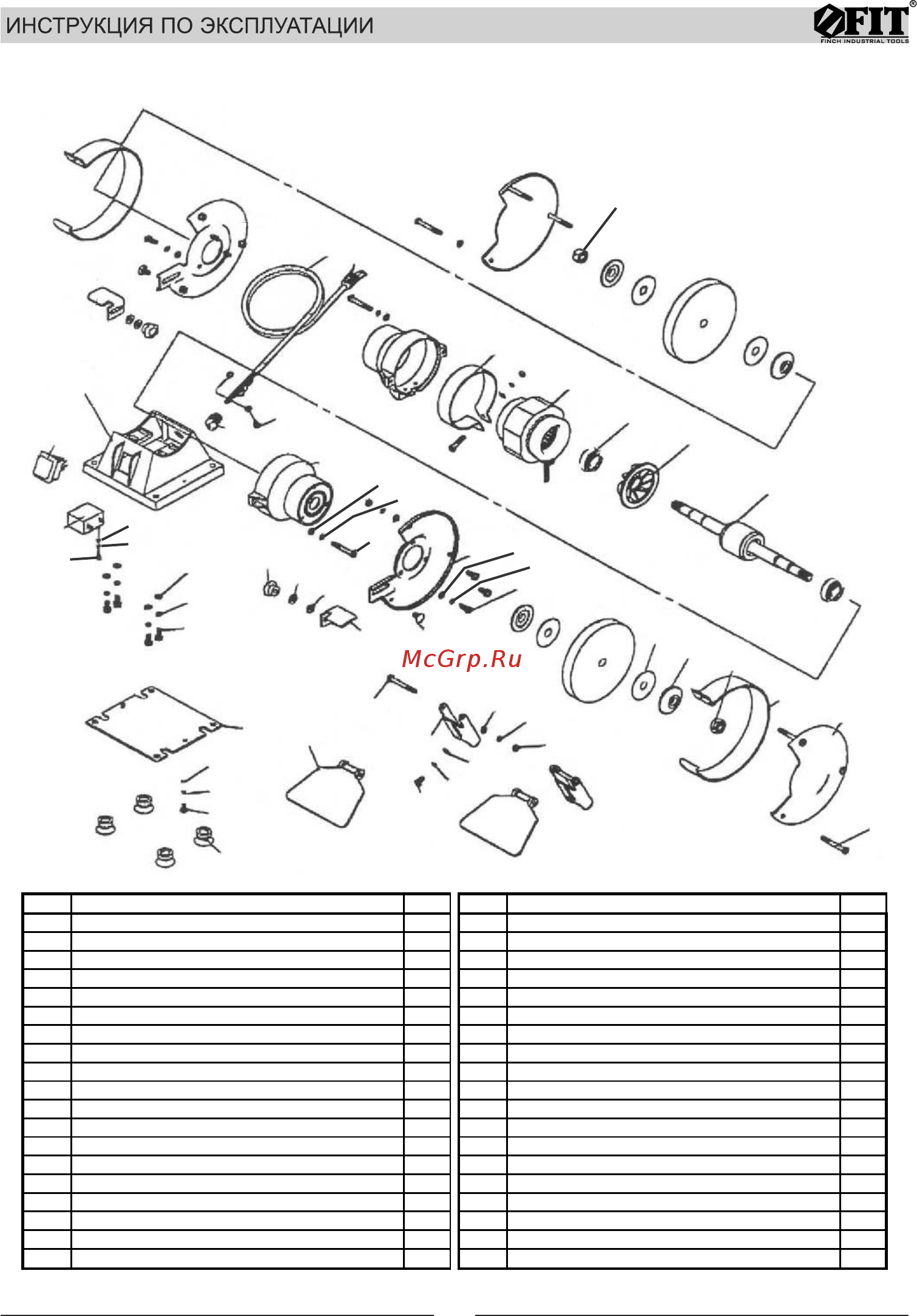

Деталировка
Рис. 2
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
10
11
10
11
10
11
27
25
2
3
26
4
2
3
4
28
29
30
37
36
35
34
33
32
31
10
11
№ наименование шт. № наименование шт.
1 амортизатор 4 20 внутренняя боковина кожуха 2
2 винт М4х10 4 21 спец.болт М5 2
3 шайба граверная D4 4 22 кронштейн опорный 2
4 шайба D4 4 23 винт М5х35 2
5 днище станины 1 24 фигурная гайка М5 2
6 щиток защитный 2 25 корпус двигателя 1
7 винт М5х46 2 26 держатель кабеля 1
8 кронштейн щитка 2 27 винт М5х14 4
9 винт М5х8 2 28 конденсатор CBB61 SH 2,2мкФ 450В 1
10 шайба граверная D5 18 29 выключатель FB2-6/2 250V с защитой 1
11 шайба D5 18 30 станина 1
12 гайка М5 2 31 эл.кабель 1
13 болт М5х45 6 32 кожух двигателя 1
14 внешняя боковина кожуха 2 33 статор 1
15 крышка кожуха 2 34 подшипник 6203Z 2
16 гайка М12 1 35 крыльчатка 1
17 фланец 4 36 ротор 1
18 прокладка 4 37 гайка М12 (л.р.) 1
19 винт М5х12 6
