11
A
B
C
D
J
GB 50
583
365
185
145
260
GB 80
803
565
205
345
360
GB 100
948
715
200
495
510
GB 120
1103
865
205
645
510
GB 150
1318
1065
220
845
510
GB 200
1510
1050
430
800
510

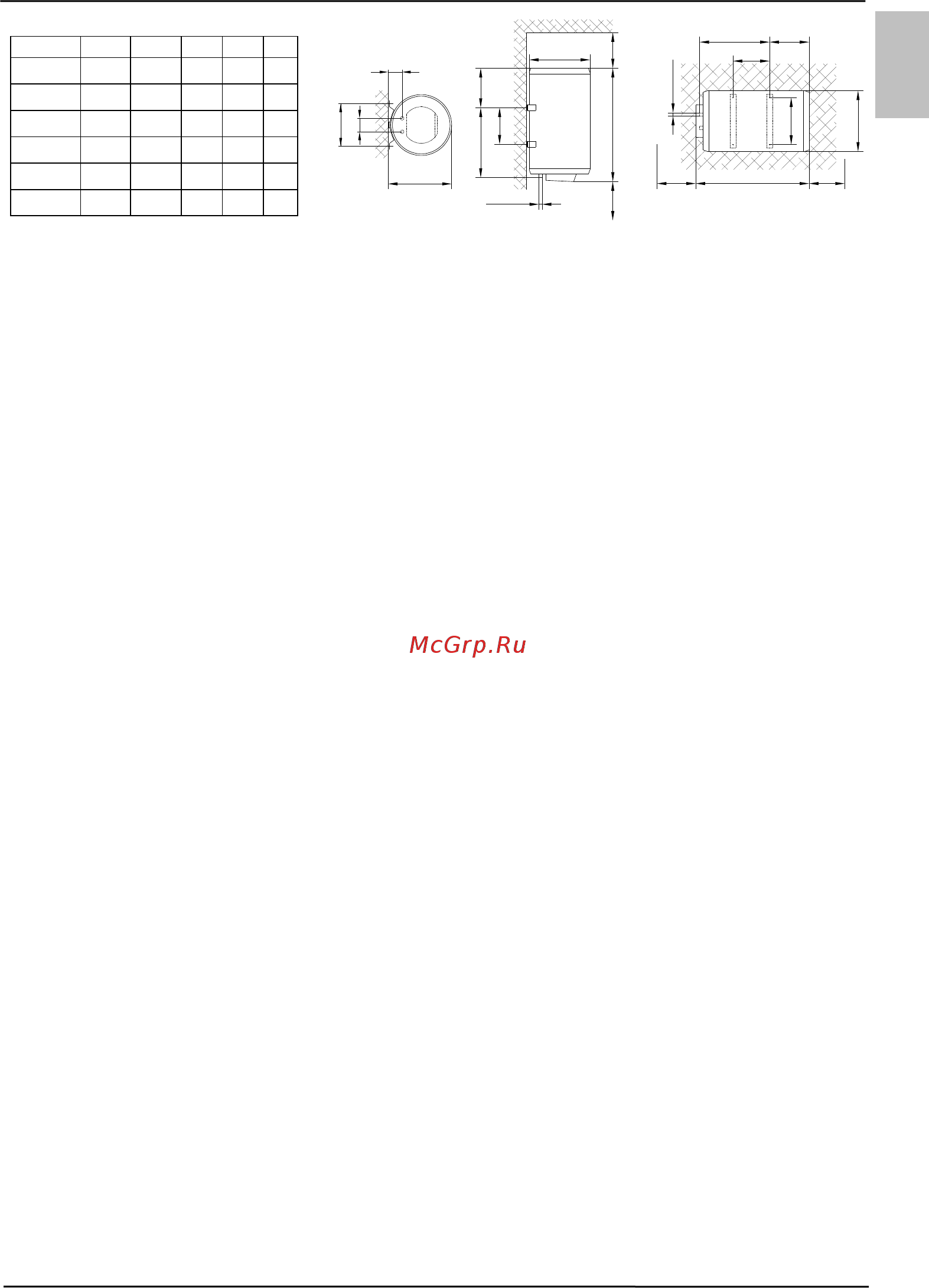

Присоединительные и монтажные
размеры нагревателя [мм]
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
Подвод или отвод воды обозначены разными цветами. Синий - холодная вода,
красный - горячая. Нагреватель можно подключать к водопроводу двумя способами.
Закрытая накопительная система подключения обеспечивает забор воды в
нескольких местах, а открытая проточная система - только в одном месте.
В зависимости от выбранной системы подключения необходимо устанавливать
соответствующие смесительные батареи.
В открытой проточной системе необходимо перед нагревателем установить
обратный клапан, который предотвратит утечку воды из котла в случае, если в
водопроводе не будет воды. При такой системе подключения необходимо
использовать проточный смеситель. В нагревателе увеличивается объем воды изза
нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться
перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет
повреждение смесителя.
В закрытой накопительной системе подключения в местах забора воды необходимо
использовать накопительные смесители. На подводную трубу из-за безопасности
работы необходимо обязательно встроить предохранительный вентиль или
предохранительную группу, предупреждающую повышение давления на больше чем
0,1 МПа (1 бар) номинального. Выпускное отверстие на предохранительном клапане
должно обязательно иметь выход к атмосферному давлению.
При нагревании давление воды в котле повышается до уровня, который установлен
в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода
может капать из сточного отверстия предохранительного клапана. Эту воду вы
можете направить в сток с помощью специальной насадки, которую нужно
установить под предохранительным клапаном. Выпускная труба, находящаяся под
выпуском предохранительного вентиля, должна быть помещена в направлении
прямо вниз и в незамороживающей среде.
В случае если существующая система инсталляции не позволяет перенаправить
капающую воду из возвратного предохранительного клапана в отток, избежать
капания воды можно за счет монтажа расширительного бачка объёмом 3 л на
впускной трубе водонагревателя.
Для обеспечения правильной работы предохранительного клапана пользователи
должны самостоятельно осуществлять периодический контроль – удалять
известковый налет и проверять, не заблокирован ли предохранительный клапан. При
проверке необходимо перемещением ручки или отвинчиванием гайки клапана
(зависимо от типа клапана) открыть вы пуск воды из возвратного
предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это
значит, что клапан работает безупречно.
RU
507
100
500
G 1/2
100
D
A
350
B
C
500
G
1/2
D
A
B
C
350
J
500
500 J
