6
элементы, выбираемые из условия прочно-
сти. Прочность потолка, либо конструкций,
на которые крепится обогреватель, долж-
на быть достаточной, чтобы выдерживать
5-кратную массу обогревателя.
Подключение обогревателей
BIH-T-1.0,
BIH-T-1.5 и BIH-T-2.0
Подключение обогревателей к стационар-
ной проводке производить кабелем с сече-
нием жил не менее 1,5 мм
2
через клеммную
колодку.
ПРИМЕЧАНИЕ:
При монтаже двух и более обогревателей
должно быть обеспечено их параллельное
подключение к стационарной проводке и
установка кабелей и выключателя на общий
суммарный ток и соответствующего автома-
та защиты.
Монтаж обогревателей BIH-T-3.0, BIH-T-4.5
и BIH-T-6.0
5 4 3
2
1
3 4 1 5
2

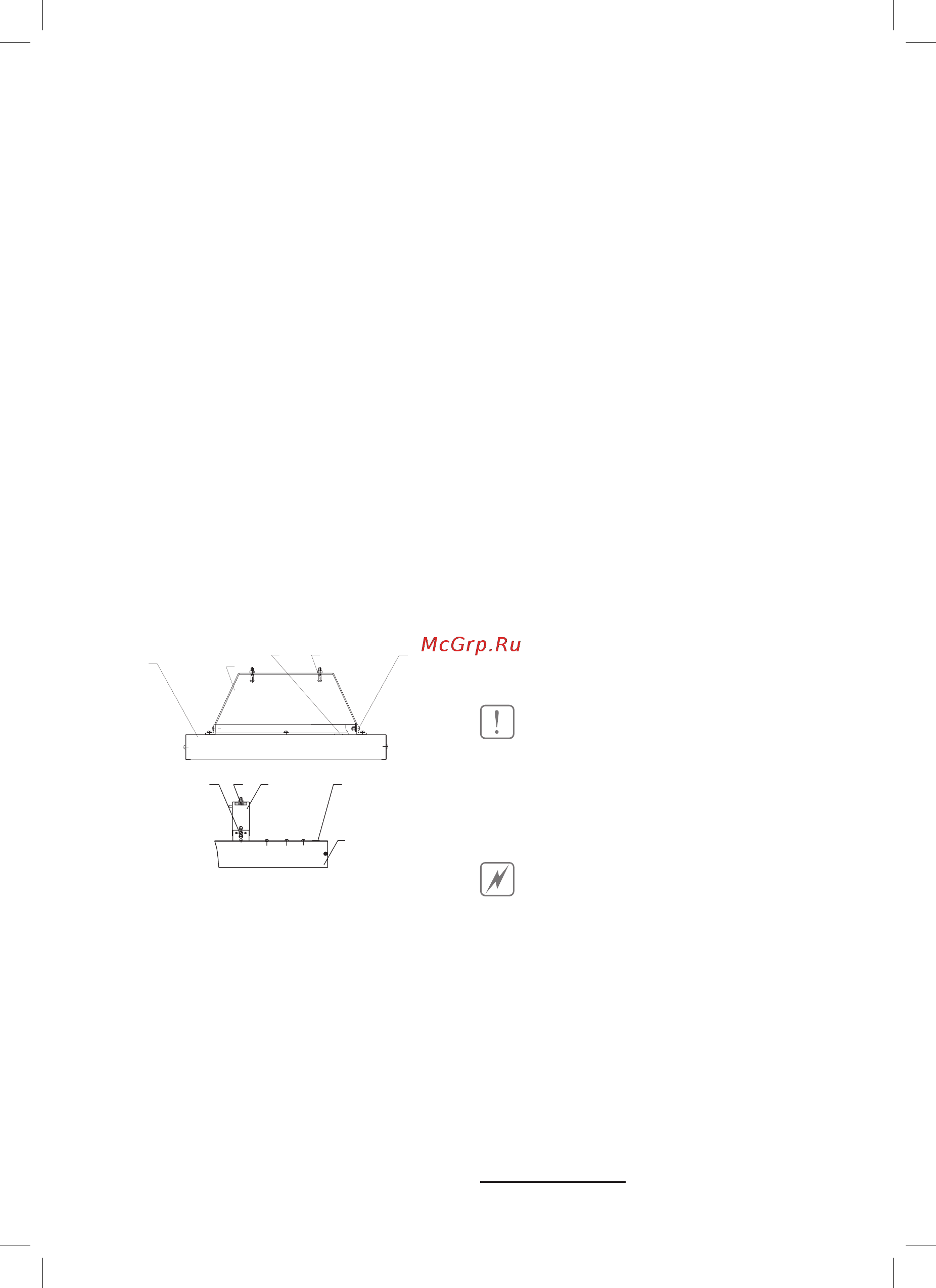

Рис. 4
1 – кронштейн;
2 – обогреватель;
3 – винт М5х16/гайка М5;
4 – винт М5х35/гайка М5;
5 – втулка.
1. По отверстиям в кронштейнах обогревате-
лей определить места крепления в элемен-
тах строительных конструкции, к которым
подвешивается обогреватель.
2. Снять кронштейны и закрепить их в элемен-
те конструкции с помощью крепежа.
3. Навесить обогреватель на кронштейны, за-
тянуть крепеж.
ПРИМЕЧАНИЕ:
При монтаже обогревателей следует избегать
прикосновения руками к ТЭНам для исключе-
ния их загрязнения.
Подключение обогревателей BIH-T-3.0,
BIH-T-4.5 и BIH-T-6.0
Подключение обогревателей к стационарной
проводке производить кабелем с сечением
жил не менее 1,5 мм
2
в соответствии со схема-
ми подключения (см. «Приложение» на стр. 11)
ПРИМЕЧАНИЕ
:
При монтаже двух и более обогревателей долж-
но быть обеспечено их параллельное подключе-
ние к стационарной проводке и установка кабе-
лей и общего выключателя на суммарный ток и
соответствующего автомата защиты.
Подключение обогревателей
к электрической сети
Подключение обогревателя к сети произво-
дить согласно приложению, при этом в стаци-
онарной проводке должно быть установлено
средство для отсоединения от источника пи-
тания с обеспечением полного снятия напря-
жения питания.
ВНИМАНИЕ!
При подключении обогревателя к электриче-
ской сети обратить особое внимание на вы-
полнение надежного электрического соеди-
нения заземляющего контакта с заземляющей
жилой кабеля стационарной проводки.
ОСТОРОЖНО!
Перед монтажом обогревателя необходимо
выполнить следующие мероприятия по без-
опасности работ: снять напряжение с подво-
дящего кабеля; повесить предупредительные
плакаты в местах возможного включения на-
пряжения.
Установка терморегулятора*
Назначение
Устройства терморегулирования (терморе-
гуляторы) позволяют с высокой точностью
управлять работой инфракрасных обогрева-
* Терморегулятор и магнитный пускатель являются опцией и не
входят в комплект поставки.
