Electrolux EWH 80 Magnum Slim Unifix [3/11] Монтаж водонагревателя

4 electrolux

водонагреватели 5

4. Тепловой нагревательный элемент (ТЭН),

надежен и безопасен в эксплуатации, имеет

долгий срок службы.

5. Экономичный режим (Е) на панели управле-

ния обеспечивает:

• нагрев воды в водонагревателе только до

комфортной температуры 55°С;

• предотвращает образование накипи;

• увеличивает ресурс работы водонагревателя.

6. Внутренняя утолщенная пенополиурета-

новая теплоизоляция позволяет эффек-

тивно сохранять температуру нагретой

воды, сводит к минимуму теплопотери и

снижает энергопотребление водонагре-

вателя.

7. Встроенный температурный регулятор:

обеспечивает постоянный и надежный кон-

троль температуры воды в водонагревате-

ле.

8. Диапазон регулировки температуры нагре-

ва воды от 30°C до 75°C. Шкала регули-

ровки отмечена диапазоном «MIN» – низкая

температура нагрева, «Е» – экономичный

режим – около 55°С, «MAX» – высокая тем-

пература нагрева.

9. Простая и удобная эксплуатация и обслу-

живание водонагревателя.

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-

трического водонагревателя используются

оригинальные детали, предоставленные про-

изводителем, ко то рые мо гут вы дер жать вес

на пол нен но го во дой во до на гре ва те ля. Не

устанавливайте водонагреватель на крепле-

ние, пока не убедитесь, что крепление уста-

новлено надежно. В противном случае, элек-

трический водонагреватель может упасть со

стены, что приведет к его повреждению или

может стать причиной серьезных травм. При

выборе мест под отверстия для крепежных

болтов, удостоверьтесь, что с обеих сторон

от стен ванной комнаты или другого поме-

щения до корпуса водонагревателя имеется

зазор не менее 0,2 м для облегчения досту-

па при проведении технического обслужива-

ния в случае необходимости.

В случае если в водонагреватель поступает

вода напрямую из скважин, колодцев или

водонапорных башен, для эксплуатации

водонагревателя обязательно нужно

использовать фильтр грубой очистки, для

поступающей в водонагреватель, холодной

воды.

Фильтр грубой очистки можно приобрести в

специализированных магазинах.

Если фильтр грубой очистки не установлен,

гарантия на изделие не распространяется.

1. Электрический водонагреватель следует

устанавливать на твердую вертикальную

поверхность (стену).

2. После выбора места монтажа определите

места под два крепежных болта с крюками

(в зависимости от спецификаций выбранно-

го изделия). Проделайте в стене два отвер-

стия необходимой глубины с помощью

сверла размером, соответствующим раз-

меру крепежных болтов, вставьте винты,

поверните крюк вверх, плотно затяните

гайки, а затем установите на него электри-

ческий водонагреватель (см. рис. 2).

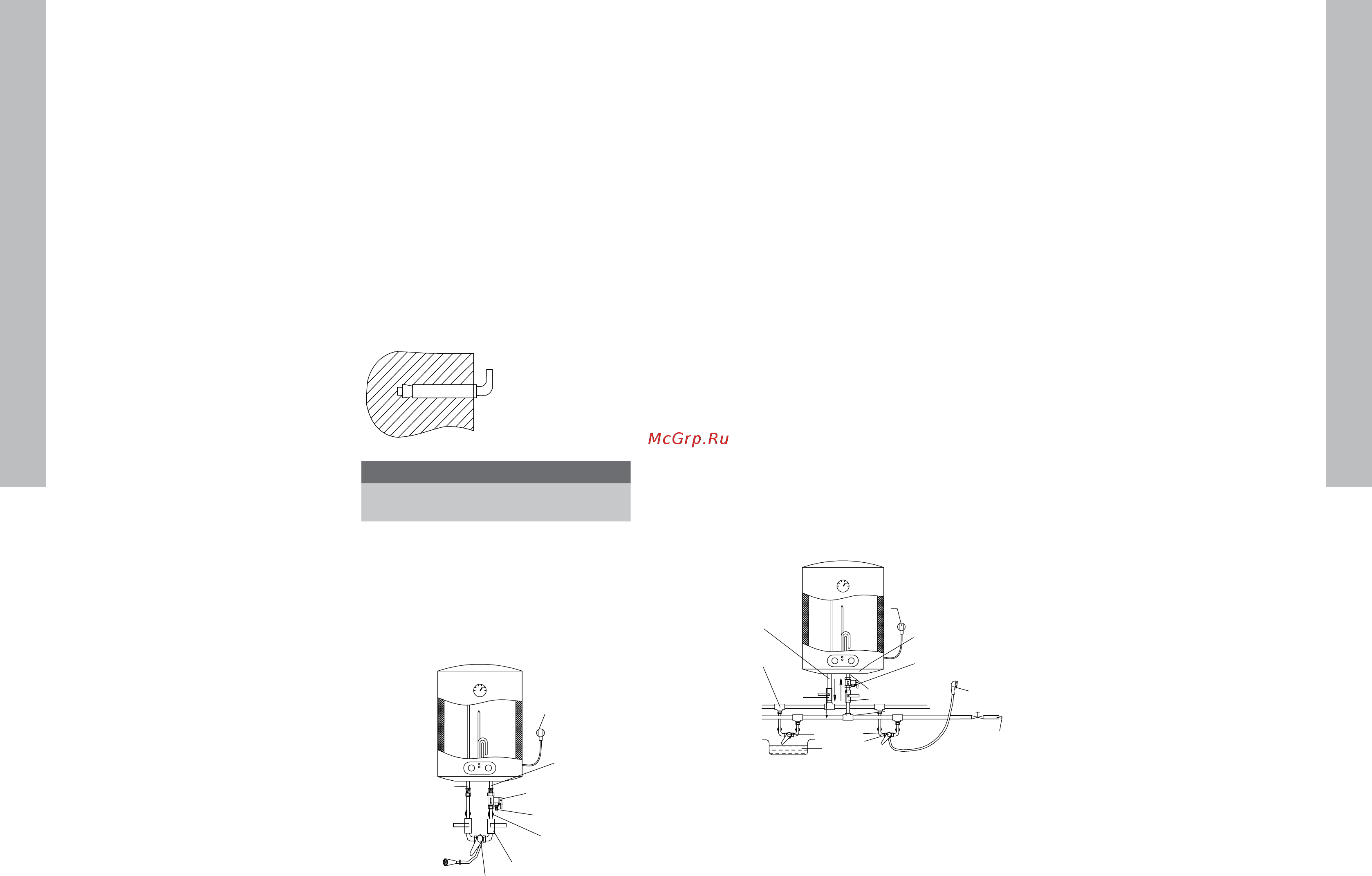

Крепежный анкер для монтажа

Рис. 2

Объем, л 30 50 80 100

Расстояние между

отверстиями, мм

200

3. Если ванная комната слишком мала для

установки водонагревателя, он может быть

установлен в любом другом помещении,

защищенном от попадания прямых сол-

нечных лучей и дождя. Однако для сокра-

щения тепловых потерь в трубопроводе

водонагреватель следует устанавливать как

можно ближе к месту использования воды.

Под клю че ние к во до про во ду

1. Для подключения водонагревателя к водопро-

воду применяются трубы диаметром G1/2.

2. Подключение обратного предохранительно-

го клапана: клапан следует устанавливать в

месте входа холодной воды (удостоверьтесь,

что гибкая сливная трубка установлена, на

отверстие спуска давления и слива воды и

направлена вниз).

3. При длительном отсутствии, проведении

ремонтных, технологических и профилакти-

ческих работ на линии водоснабжения либо

длительном неиспользовании водонагревателя

необходимо обязательно перекрыть индиви-

дуальные запорные вентили на линии подачи

холодной воды в водонагреватель и на линии

выхода горячей, а так же выключить водона-

греватель и отключить от электросети, вынув

вилку из розетки.

4. В случае использования водонагревателя в

помещениях с централизованной подачей

воды, в период отключения горячей воды,

перекрывать запорный вентиль подачи горя-

чей в воды от магистралей снабжения (стояка).

5. Во избежание протечек при подключении

трубопровода на концы резьбовых соединений

следует установить комплектные резиновые

уплотнительные прокладки.

6. Если необходимо реализовать многоканаль-

ную систему водоснабжения, используйте

способ соединения (см. рис. 4).

Шнур

питания

Тройник

водоразбора

Ванна

Смеситель

Магистраль

холодного

водоснаб-

жения

Водонагреватель

Душевая

насадка

Обратный

предохранительный

клапан

Кран на входе

Выход

горячей

воды

Вход холодной воды

Кран

на выходе

горячей

воды

Рис. 4

Под клю че ние к элек три че с кой

се ти

Все во до на гре ва те ли на ко пи тель но го ти па се рии

EWH рас счи та ны на под клю че ние к элек три че с-

кой се ти с од но фаз ным на пря же ни ем 220/230 В.

Пе ред под клю че ни ем убе ди тесь, что па ра ме т ры

элек тро се ти в ме с те под клю че ния со от вет ству ют

па ра ме т рам, ука зан ным на таб лич ке с тех ни че с-

ки ми дан ны ми при бо ра.

При ус та нов ке водонагревателя сле ду ет со блю-

дать дей ству ю щие пра ви ла элек тро без опас но с ти.

При ус та нов ке во до на гре ва те ля в ван ной ком-

на те или ту а ле те сле ду ет при ни мать во вни ма-

ние ог ра ни че ния, свя зан ные с су ще с т во ва ни ем

за пре щен но го и за щит но го объ емов.

За пре щен ный объ ем – это про стран ство, ог ра ни-

чен ное тан ген ци аль ны ми и вер ти каль ны ми пло с-

ко с тя ми по от но ше нию к внеш ним кра ям ван ны,

уни та за или ду ше во го бло ка и пло с ко с тью, рас по-

ло жен ной над ни ми или над по лом, ес ли сан тех-

ни ка смон ти ро ва на на по лу, на вы со те 2,25 м.

За щит ный объ ем – это про стран ство, ог ра ни чи ва-

ю щие го ри зон таль ные пло с ко с ти ко то ро го со впа-

да ют с пло с ко с тя ми за пре щен но го объ ема, а вер-

ти каль ные пло с ко с ти от сто ят от со от вет ству ю щих

пло с ко с тей за пре щен но го объ ема на 1 метр.

Экс плу а та ция

На пол не ние во дой

Пос ле ус та нов ки во до на гре ва те ля от крой те

вен тиль по да чи во ды. От крой те кран го ря чей

во ды на смесителе. Как толь ко во до на гре ва тель

на пол нит ся, из не го по те чет во да, за крой те кра н

горячей воды на смесителе и убе ди тесь в от сут-

ствии про те чек. В слу чае не уве рен но с ти в том,

есть ли в во до на гре ва те ле во да, не под клю чай те

его к элек тро се ти.

Под клю че ние к элек тро се ти

Вставь те вил ку водонагревателя в ро зет-

ку и вклю чи те во до на гре ва тель. Загорится

индикатор зеленого цвета “ON“. Это означает,

что водонагреватель подключен к электросети

и на него подается питание. Поверните

регулятор включения в положение “ON“, чтобы

включить нагрев, загорится индикатор нагрева

(“Heating“). Выставите с помощью регулировки

температуры нагрева необходимый уровень

нагрева воды. Индикатор “Е” – экономичный

режим соответствует температуре нагрева

около 55°С. Нагрев воды отключается

автоматически при достижении заданной

температуры и включается для подогрева

автоматически. Если Вы хотите отключить

нагрев воды, поверните ручку включения в

положение “OFF“, индикатор нагрева “Heating“

погаснет. Индикатор нагрева “ON“ будет

гореть пока водонагреватель будет подклчен

к электросети. В не ко то рых мо де лях при

вклю че нии на гре ва тель но го эле мен та нач нет

ми гать све то вой ин ди ка тор. Тер мо стат обес-

пе чит по втор ное вклю че ние на гре ва тель но го

эле мен та пос ле из рас хо до ва ния не ко то ро го

ко ли че с т ва во ды.

Кран на выходе

горячей воды

Кран на входе

холодной воды

Шнур

питания

Соединительный тройник

входа холодной воды

Смеситель

Отверстие для спуска

давления и слива воды

Вход холодной воды

Обратный предохрани-

тельный клапан

Выход горячей воды

Рис. 3
