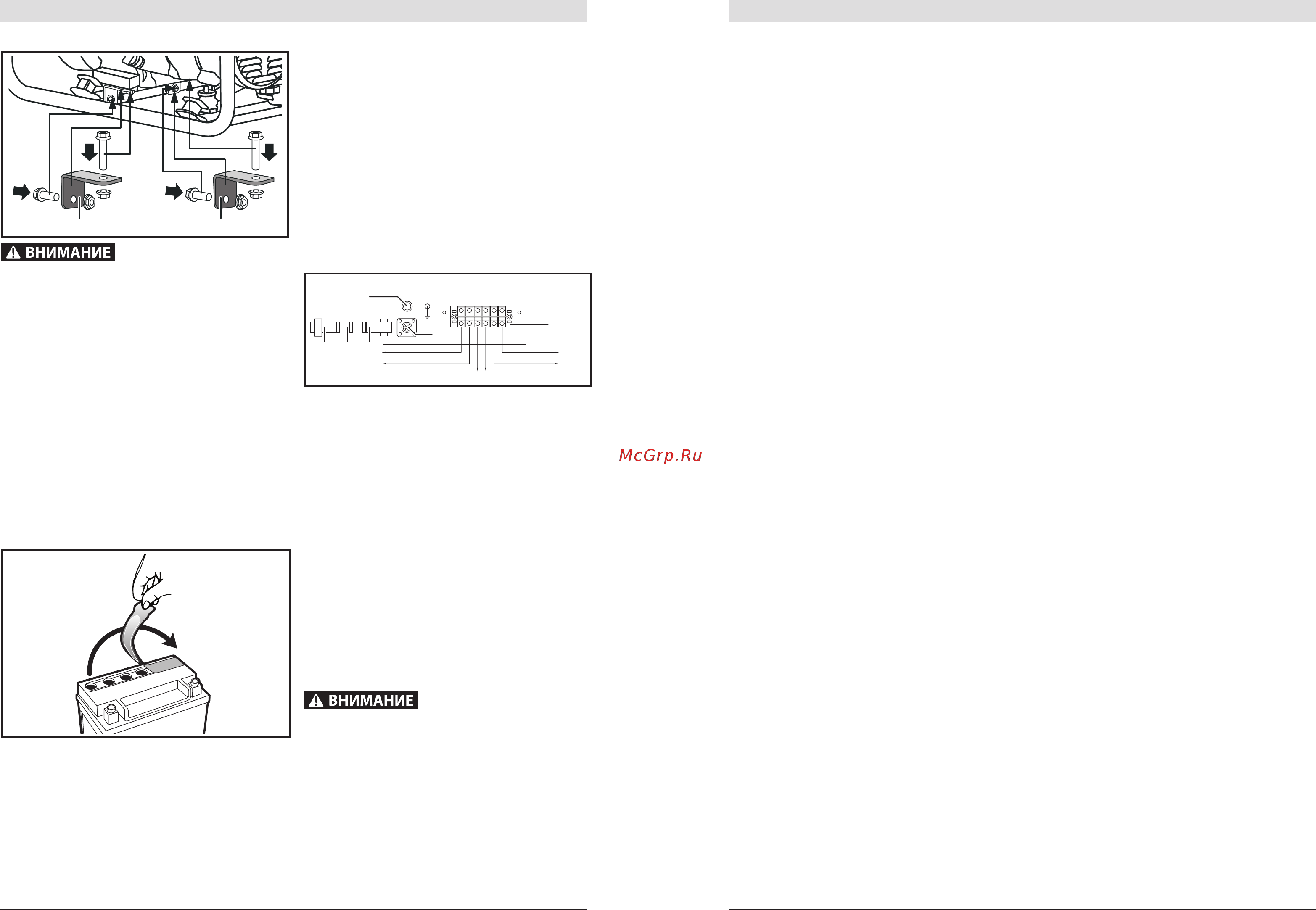

транспортировочные фиксаторы 19 (2 шт.).

1919

Данные детали предназначены для фикса-

ции изделия ТОЛЬКО при транспортировке.

Эксплуатация с ними может привести к се-

рьезным повреждениям изделия.

Во избежание смещения изделия при работе,

установите прилагаемые опоры.

На вашем изделии (только для артикулов

с электрическим запуском) установлена сухо-

заряженная батарея. Для введения ее в экс-

плуатацию:

Примечание! Электролит в комплект поставки

не входит.

` приготовьте электролит с плотностью 1.28 г/см

;

Примечание! Использование электролита

большей плотности приводит к быстрому вы-

ходу батарей из строя.

` удалите защитную ленту с отверстий банок

аккумулятора;

` заправьте батарею электролитом до отметки на

корпусе (или до уровня 3-5 мм выше пластин);

` дайте батарее пропитаться электролитом в те-

чение 50-60 минут. После этого можно немного

покачать батарею. Проверьте уровень электро-

лита. При необходимости, долейте;

` через 2 часа после заправки электролитом про-

верьте плотность электролита. Она не должна

быть меньше 1.25 г/см3. Если плотность менее

указанного значения – подзарядите батарею то-

ком 0.1С (где С – емкость батареи в А*ч) до до-

стижения плотностью нормы;

` установите на отверстия батареи крышки и за-

глушите обратно суфлирующее отверстие.

При необходимости использования функции авто-

матического запуска (только для ЗЭСБ-4500-ЭА,

ЗЭСБ-5500-ЭА, ЗЭСБ-6200-ЭА) подключите при-

лагаемый блок:

` подключите разъемы 21 кабеля 23 к розетке

22 на лицевой панели генератора и 26 на па-

нели блока АТС;

кабель

управления

к источнику

питания

к генератору

к нагрузке

предохранитель

атс

1234 56

зазем-

ление

23 21

` выполните подключения изделия согласно при-

лагаемой схеме (провода в комплект не входят):

а) подключите блок к питающей сети, подсо-

единив фазный и нулевой провода к клеммам

1 и 2 колодки 24 соответственно. К питающей

сети кабель следует подключать через авто-

матический выключатель номиналом не ме-

нее мощности генератора;

б) подключите блок к генератору, подсоеди-

нив фазный и нулевой провода к клеммам 3

и 4 колодки 24 соответственно. К генерато-

ру кабель следует подключать к розетке 10

или 12 (в зависимости от мощности подклю-

чаемой нагрузки);

в) подключите нагрузку (сеть нагрузки) к бло-

ку, подсоединив фазный и нулевой провода

к клеммам 5 и 6 колодки 24 соответственно.

К нагрузке кабель следует подключать через

автоматический выключатель номиналом не

менее мощности подключаемой нагрузки.

Сечение используемых проводников долж-

но соответствовать мощности подключае-

мой нагрузки (приблизительно 1мм

сечения

на каждый 10 А потребляемого тока (рассчи-

тывается как мощность/напряжение)).

Организация питания от изделия:

1) При любом способе подключения изделия

к нагрузке, ОБЯЗАТЕЛЬНО заземлите его. За-

земление выполняется проводником сечением

не менее чем 0,12 • Imax, где Imax – максималь-

ный ток, отдаваемый изделием (равен наиболь-

шему из номиналов установленных автоматиче-
