Gorenje GBK 80 ORRNB6 [3/52] Жин актау
![Gorenje GBK 80 ORRNB6 [3/52] Жин актау](/views2/1394276/page3/bg3.png)
(RN)* Оң жақ қосылыс
(LN)* Сол жақ қосылыс
A B C D H
GBK 80 E5
810 615 210 - 340
GBK 100 E5
955 765 205 - 416
GBK 120 E5
1110 915 210 - 416
GBK 150 E5
1325 1115 225 - 416
GBK 200 E5
1450 1100 362 800 416
280
100
350
A
> 450
B
D
H
C
507
100
ø500
G1/2
G3/4 (LN)*
G3/4 (RN)*
ЖИНАҚТАУ
Құрметті Сатып алушы, біздің бұйымымызды сатып алғаныңыз үшін
Сізге алғысымызды білдіреміз.
СУЖЫЛЫТҚЫШТЫ ОРНАТУ ЖӘНЕ АЛҒАШҚЫ РЕТ ПАЙДАЛАНАР
АЛДЫНДА НҰСҚАУЛЫҚТЫ МҰҚИЯТ ОҚЫП ШЫҒУЫҢЫЗДЫ ӨТІНЕМІЗ.
Сужылытқыш қолданыстағы стандарттарға сай жасалған, сыналған және машина және жабдықтардың
қауіпсіздігі туралы техникалық регламент талаптарына сәйкестігі жөніндегі сертификатқа және электрмагниттік
үйлесімділігі бойынша регламент талаптарына сәйкестігі жөніндегі сертификатқа ие. Сужылытқыштың негізгі
техникалық сипаттамасы корпусының астыңғы жағында жалғау шлангілерінің жанында орналасқан маркалау
тақтайшасында көрсетілген. Электр желісіне және су құбырларына қосу ісі уәкілетті мамандар тарапынан
жүзеге асырылуы тиіс. Сервистік қызмет көрсету, тексеру және тоттануға қарсы қолданылатын қорғаныс
анодын ауыстыру жұмыстарын тек қана уәкілетті сервистік қызметтер жүзеге асыра алады.
Жылытқыш су жіберу орындарына анағұрлым жақын орнатылуы тиіс. Сужылытқышты ванна немесе
душ бар жайларда жинақтау барысында міндетті түрде IEC 60364-7-701 (VDE 0100, 701 бөлімі)
стандартының талаптарын ұстану қажет. Қабырғаға бекіту нақты диаметрі 8 мм. –ден кем болмайтын
бұрама шегелер арқылы жүзеге асырылады. Сужылытқыштың асылып тұратын босаң жерлерін тиісті
жолмен нығайту қажет. Су жылытқышты тек тігінен қабырғаға орнатуға болады. Су жылытқышты
орналастыру үшін, оның құрастыру өлшемін ескере отырып, алдағы қызметтік сервистің жұмысын
қамтамасыз ету мүмкіншілігі (1 суретті қарау).

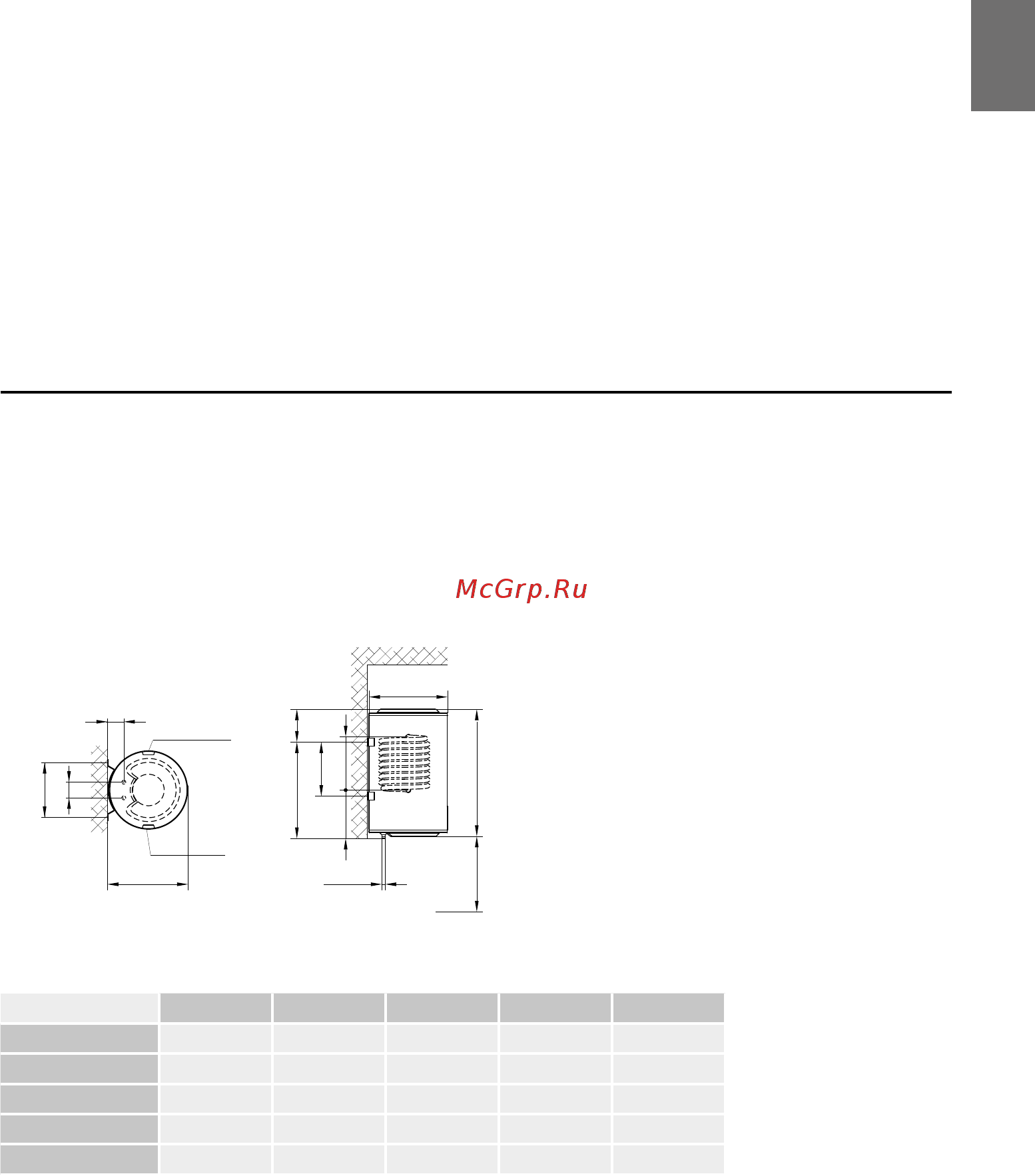

1 Сурет: Қабырғаға сатылас түрде жинақтау
Жылытқыштың біріктірктіретін және жинақтайтын көлемдері [мм]
3
