www.timberk.com • электрический накопительный водонагреватель
16

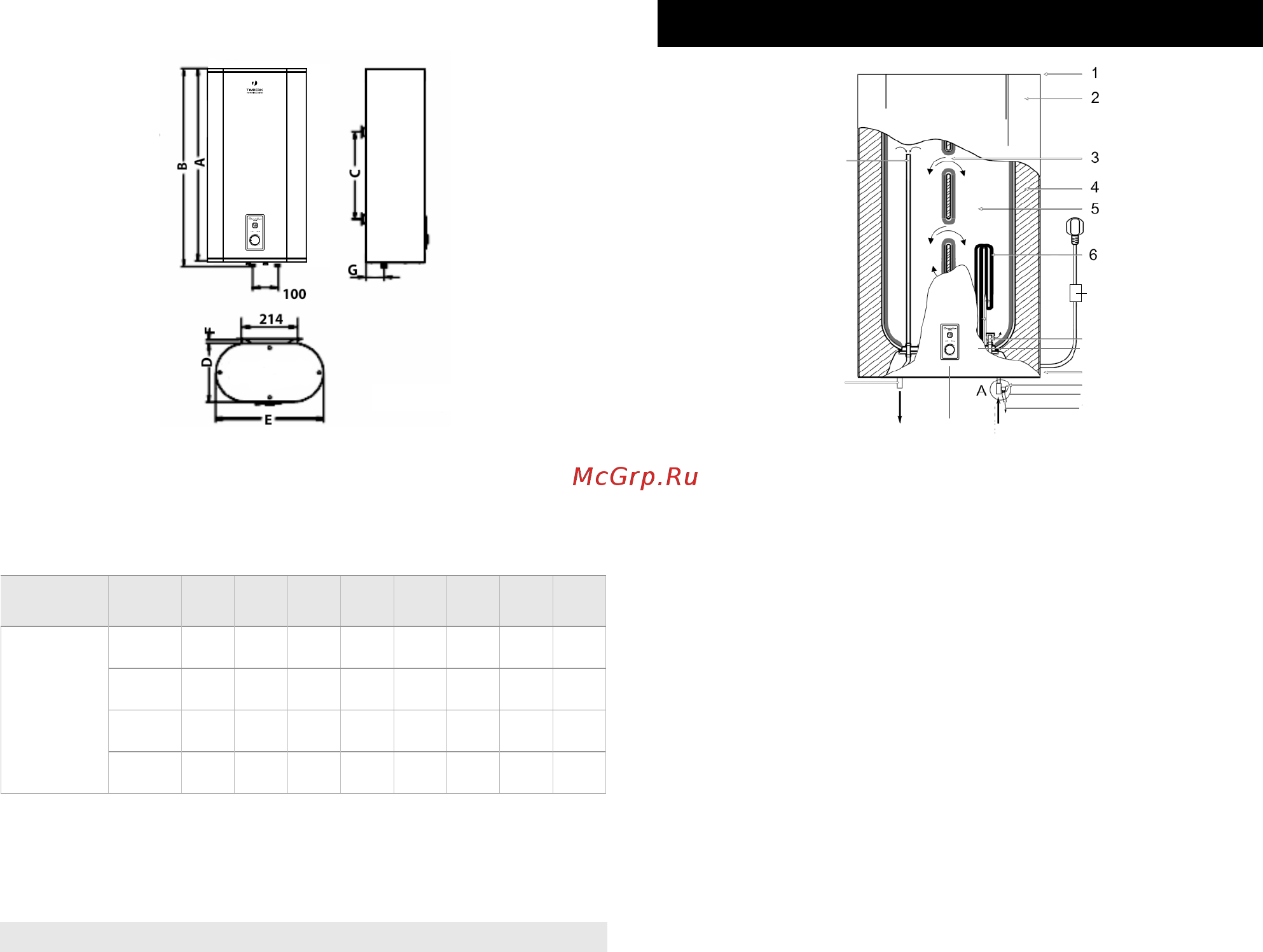

Размерные характеристики
Рис. 1
Рис. 2
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Выход
Вход
7
16
8
9
10
11
12
13
14
15
1 - Верхняя комбинированная защитная крышка
2 - Внешний декоративный корпус
3 - Система переливов
4 - Теплоизоляционный слой из пенополиуретана
5 - Внутренний резервуар
6 - Нагревательный элемент
7 - Трубка
8 - Защитный магниевый анод
9 - Входной патрубок с рассекателем
10 - Нижняя комбинированная защитная крышка
11 - Комбинированный предохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А
12 - Аварийный слив избыточного давления воды ( при работе водона-
гревателя возможно подтекание воды из отверстия аварийного слива.
Это нормально)
13 - Панель управления
14 - Патрубок выхода горячей воды
15 - Верхняя часть патрубка забора горячей воды
16 - Сетевой шнур с вилкой и УЗО
Объем, л A B C D E F G H
SWH FSL3
30 573 593 280 235.9 432.9 13.5
72.3 -
50 858 878 450 235.9 432.9 13.5
72.3 -
80 967 987 500 273.2 492.2 13.5
103.2 -
100 1187 1207 650 273.2 492.2 13.5
103.2 -
Размерные характеристики водонагревателя (в мм) согласно рис. 1,
рис. 2 приведены в таблице 2.
Таблица 2
