7

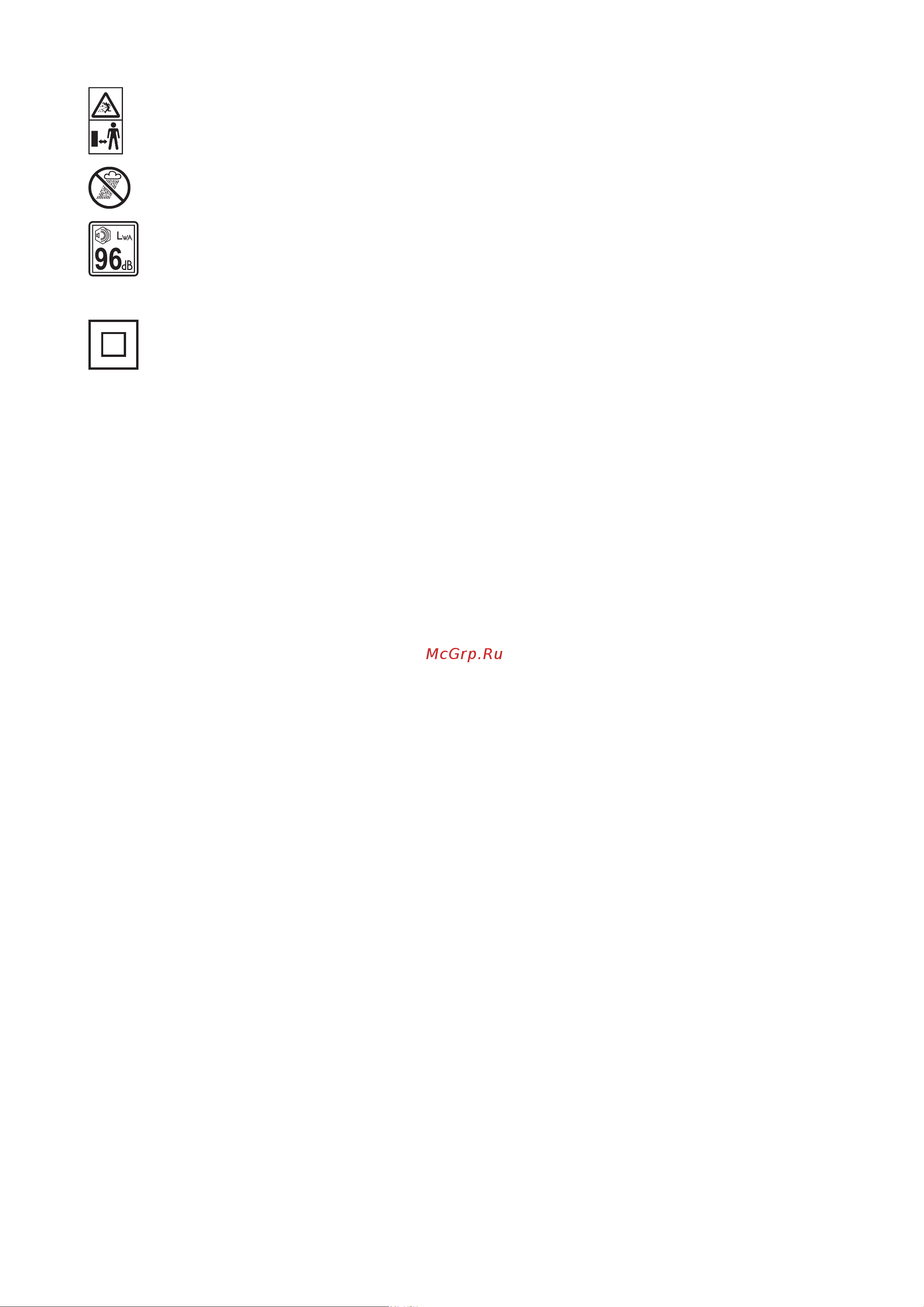

Остерегайтесь разлетающихся предметов.
Следите, чтобы в зоне работы не было по-
сторонних лиц.
Не используйте инструмент под дождем или
во влажной среде.
Гарантированная акустическая мощность
в соответствии с Директивой 2000/14/EC.
Электробезопасность
Данный электроинструмент защищен двой-
ной изоляцией, что исключает потребность
в заземляющем проводе. Следите за на-
пряжением электрической сети, оно должно
соответствовать величине, обозначенной на
информационной табличке инструмента.
♦ Во избежание несчастного случая, замена по-
врежденного кабеля питания должна произво-
диться только на заводе-изготовителе или в ав-
торизованном сервисном центре Black & Decker.
♦
Электробезопасность может быть повышена
при использовании высокочувствительного 30
мА устройства защитного отключения (УЗО).
Составные части
Ваш инструмент может содержать все или некоторые
из перечисленных ниже составных частей:
1. Клавиша пускового выключателя
2. Рукоятка
3. Кабельный зажим
4. Соединительный элемент входа электропитания
5. Вспомогательная рукоятка
6. Кнопка регулировки положения рукоятки
7. Штанга
8. Место хранения запасной катушки с леской
9. Крышка HDL
10. Защитный кожух
11. Отсекатель режущей лески
12. Корпус катушки
13. Режущая леска
14. Направляющее колесо для подравнивания кро
-
мок
Сборка
Внимание! Перед началом сборки убедитесь, что
инструмент выключен и отсоединен от электросети.
Установка защитного кожуха (Рис. А и В)
♦ Отвинтите винт (15) на защитном кожухе (10).
♦ Установите защитный кожух (10) на инструмент,
как показано на рисунке.
♦ Нажмите на защитный кожух до ощущаемой фик-
сации.
♦ Закрепите защитный кожух винтом.
♦ Затяните винт.
Внимание! Используйте газонокосилку только
с правильно установленным защитным кожухом.
Установка дополнительной рукоятки
(Рис. С)
♦ Нажмите и удерживайте регулировочную кнопку
(6), расположенную на боковой стороне основной
рукоятки.
♦ Надвиньте дополнительную рукоятку (5) на место
поверх регулировочной кнопоки (6).
Внимание! Следите, чтобы зубчики на кнопке полно-
стью вошли в пазы на рукоятке. Проверьте, что руко-
ятка надежно закреплена.
Регулировка положения дополнительной
рукоятки (Рис. D)
Для обеспечения оптимального баланса и комфорта
при использовании, положение вспомогательной ру-
коятки (5) можно отрегулировать.
♦ Нажмите на регулировочную кнопку (6) с левой
стороны рукоятки.
♦ Поверните дополнительную рукоятку (5) в жела-
емое положение.
♦ Отпустите регулировочную кнопку (6).
Внимание! Следите, чтобы зубчики на кнопке полно-
стью вошли в пазы на рукоятке. Проверьте, что руко
-
ятка надежно закреплена.
Регулирование высоты инструмента
(Рис. Е и F)
Данный инструмент оборудован телескопическим
механизмом, позволяющим устанавливать удобную
для Вас высоту. Предусмотрено несколько устано-
вок высоты. Для регулирования высоты поступите
следующим образом:
♦ Откройте зажимной рычаг регулировки высоты
(16).
♦ Аккуратно вдвиньте или выдвиньте штангу (7) на
желаемую длину.
♦ Закройте зажимной рычаг регулировки высоты
(16).
Подготовка режущей лески
При поставке режущая леска прикреплена к корпусу
катушки клейкой лентой.
♦ Удалите клейкую ленту, которой режущая леска
прикреплена к корпусу катушки (12).
Хранение не используемой катушки
(Рис. G)
Данный инструмент имеет две системы скашивания:
♦ AFS: Автоматическая подача одинарной лески
для скашивания в легком режиме и подравни-
вания кромок.
♦ HDL: Система двойной сверхпрочной лески для
обработки слишком заросших участков.
Примечание: Катушка с HDL-леской может исполь-
зоваться только в режиме скашивания.
Не используемая в данный момент система может
содержаться в
месте для хранения запасной катушки
(Только GL8033 и GL9035).
♦ Совместите язычки (17) на крышке катушки с вы-
резами (18) в месте хранения запасной катушки
(8).
