Champion HP5210 [11/24] Принцип работы аппарата моющего высокого давления

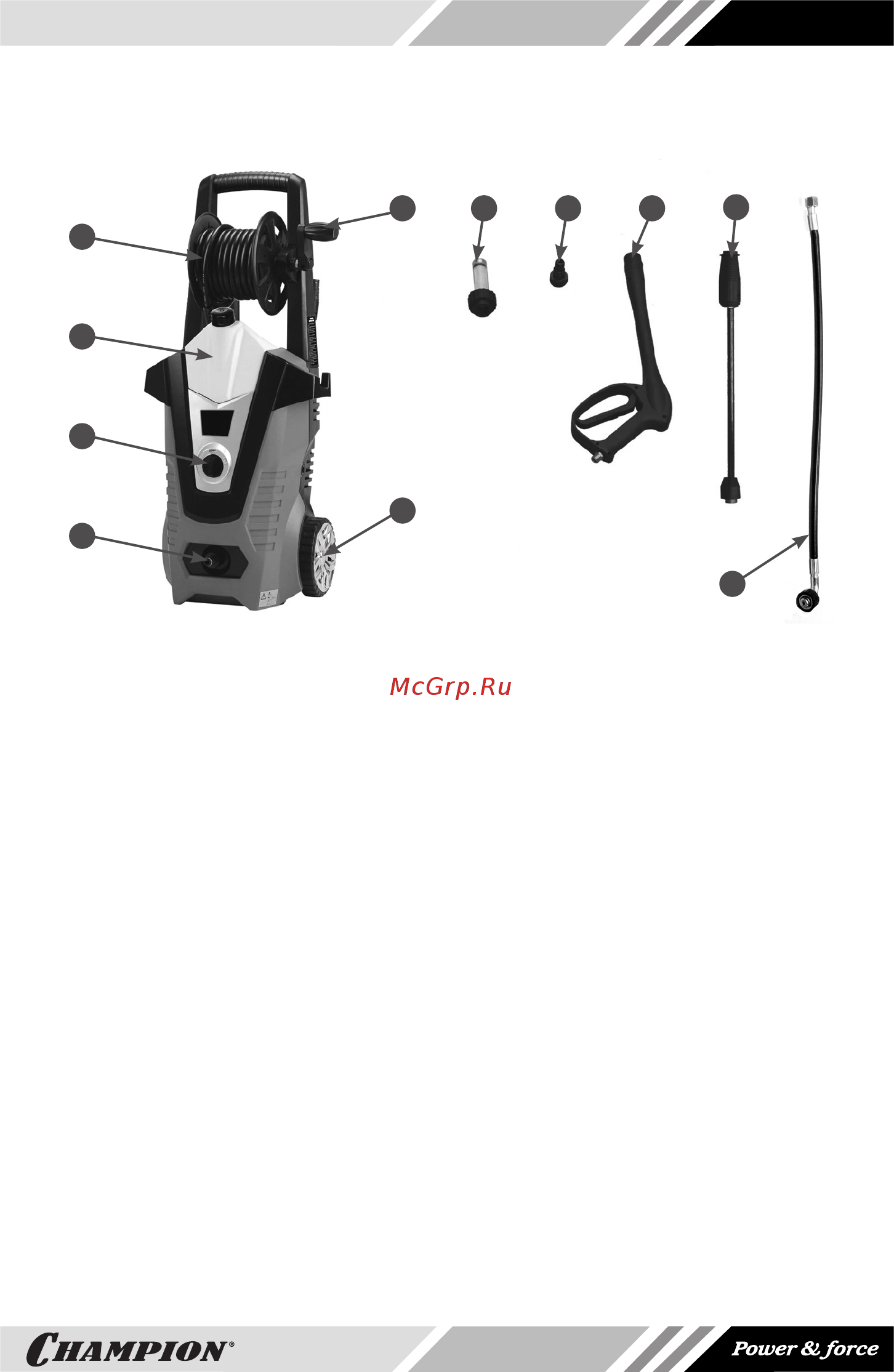

Рис. 3 Основные узлы и органы управления HP5210

1. Штуцер для подключения шланга подачи воды 2. Выключатель

3. Емкость для моющего средства 4. Шланг высокого давления с барабаном

5. Ручка для вращения барабана 6. Колесо транспортировочное 7. Фильтр тонкой очистки

8. Адаптер для подключения шланга подачи воды 9. Пистолет

10. Трубка струйная 11. Шланг высокого давления к барабану

7 8 95

Вращение вала электродвигателя пере-

дается на наклонную шайбу с упорным

подшипником, который оказывает пери-

одическое давление на подпружинен-

ные поршни насоса и обеспечивает их

возвратно-поступательные движение.

Поршень под действием пружины (в

это время давление наклонной шайбы

снимается) сначала двигается в одну

сторону и создает разрежение во впуск-

ной камере насоса, при этом впускной

клапан открывается и в камеру посту-

пает вода.

Затем поршень, под давлением наклон-

ной шайбы, двигается в обратную сторо-

ну и давит на воду. Давление во впуск-

ной камере насоса растет, закрывается

впускной клапан, открывается выпускной

и вода поступает в шланг высокого дав-

ления, к которому подсоединен пистолет.

При нажатии на курок пистолета, откры-

вается клапан и вода через струйную

трубку и распылительную головку по-

дается на очищаемую поверхность. При

вращении наклонной шайбы этот цикл

повторяется в каждой рабочей камере.

ПРИНЦИП РАБОТЫ АППАРАТА МОЮЩЕГО ВЫСОКОГО ДАВЛЕНИЯ
