www.timberk.com • электрический накопительный водонагреватель
5

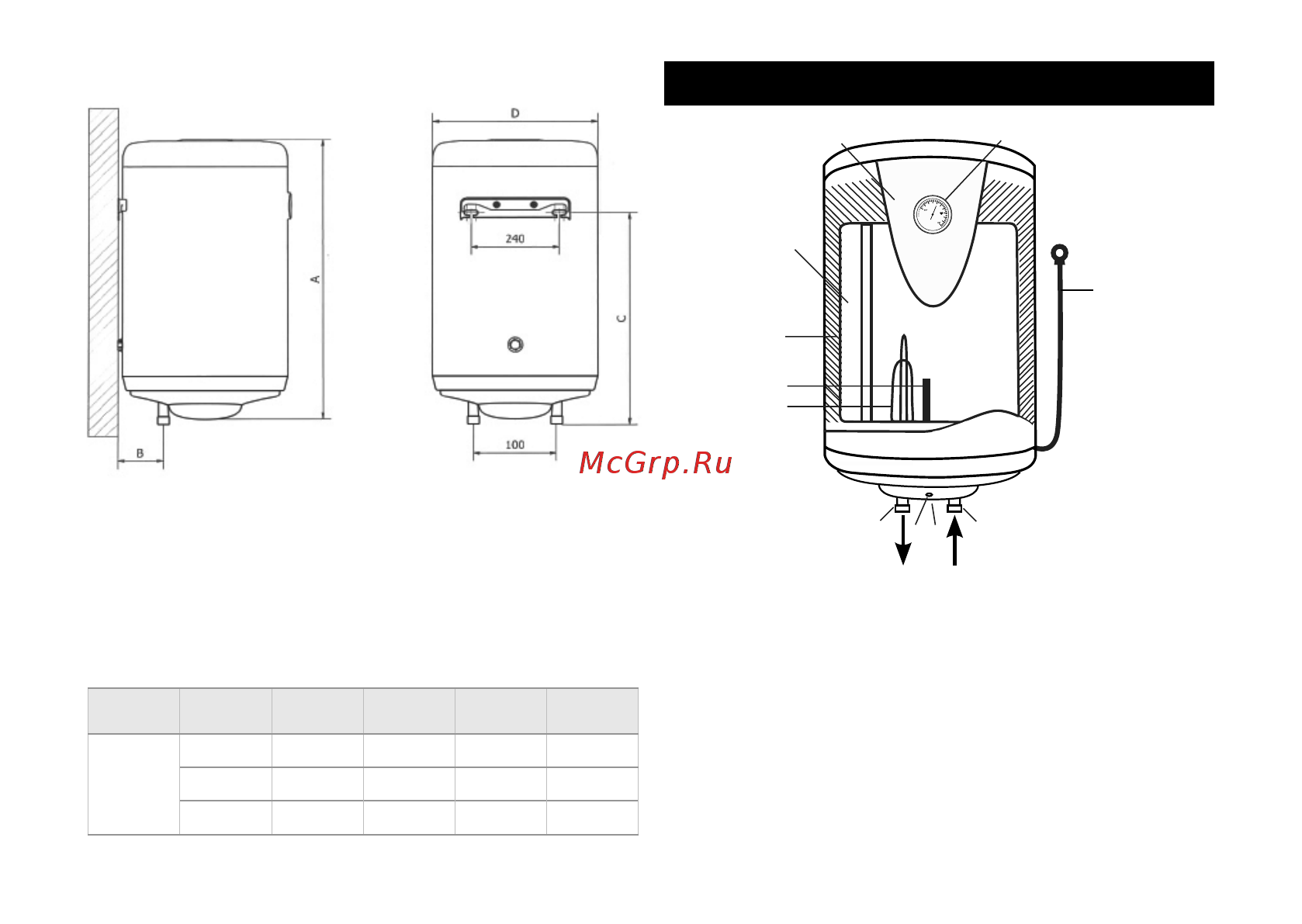

Рис. 1 Рис. 2
Размерные характеристики
Размерные характеристики водонагревателя (в мм)
согласно рис. 1, рис. 2 приведены в таблице 2.
Таблица 2
Объем,
л
A B C D
SWH RE11
30 512 115 431 380
50 736 115 655 380
80 1070 115 989 380
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Рис. 3
* Дизайн термометра может быть изменен без специаль-
ного предварительного уведомления. В зависимости от
партии поставки термометр может отсутствовать, что не
влияет на эксплуатационные характеристики прибора.
1
2
3
9
8
7
5
611
4
10
1. Внутренний резервуар
2. Внешний корпус
3. Сетевой шнур
4. Входной патрубок
5. Патрубок выхода горячей
воды
6. Ручка термостата
7. Нагревательный элемент
(ТЭН)
8. Защитный магниевый анод
9. Теплоизоляция
10. Термометр*
11. Индикаторная лампочка
