www.timberk.com • электрический накопительный водонагреватель
7
ВНИМАНИЕ!
Запрещена эксплуатация водонагревателя без
установки на входной патрубок предохранительно-
го клапана.
5. Водонагреватель со смонтированным клапаном под-
ключить к водопроводной магистрали – в месте подве-
дения воды установить отсечной кран.
6. К выходному патрубку, обозначенному красным цветом,
подсоедините желаемое количество точек потребления.
7. Откройте отсечной кран подачи холодной воды и
один из разборных кранов. После наполнения резерву-
ара, о чем свидетельствует вытекание воды из разбор-
ного крана, закройте разборный кран и проверьте гер-
метичность всех соединений.
ВНИМАНИЕ!
Для обслуживания водонагревателя установите
сливной кран и тройник между патрубком входа
холодной воды и предохранительным клапаном
(см. рис 4). Данный тройник поможет сливать воду
из водонагревателя. Для удобства рекомендуется
подсоединить к отсечному крану тройника шланг
для слива воды. Этот шланг позволит направлять
сливаемую из водонагревателя воду в канализа-
цию или другое выбранное Вами место.
ВНИМАНИЕ!
Если вода в месте установки содержит большое
количество солей кальция, марганца или железа, то
необходимо в подводящей системе смонтировать
соответствующий фильтр для снижения количества
накипи в резервуаре и на нагревательном элементе.

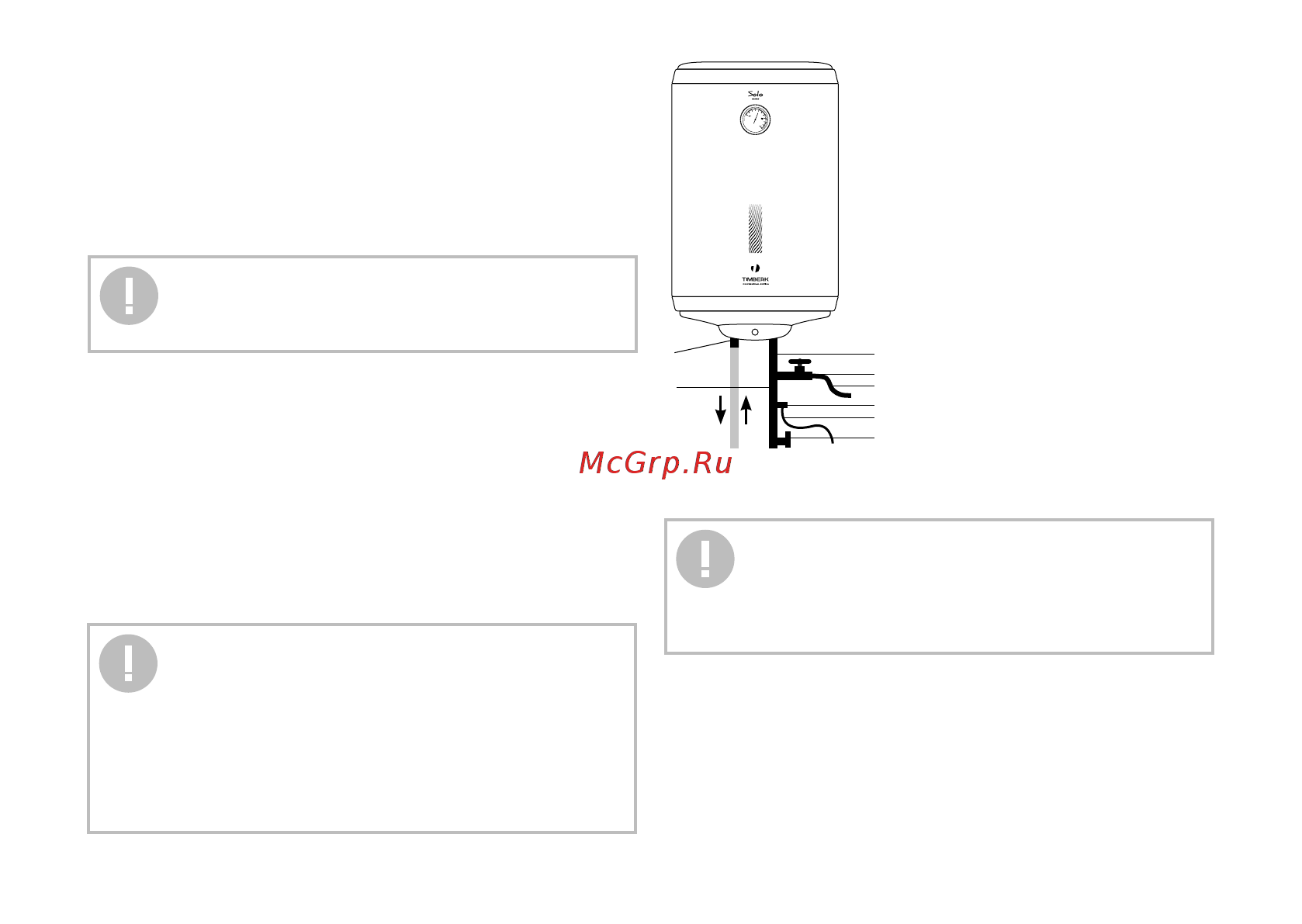

Рис. 4
1. Входной патрубок
2. Выходной патрубок
3. Тройник*
4. Отсечной кран*
5. Предохранительный клапан
6. Сливная трубка*
7. Отсечной кран подачи
холодной воды*
8. Сливной шланг*
* не входит в комплект поставки
1
4
8
5
6
7
2
3
4. На входной патрубок обозначенный голубым цветом
и стрелкой направления течения воды накрутите предо-
хранительный клапан так, чтобы течение воды совпада-
ло с направлением стрелки на корпусе.
Предохранительный клапан предназначен для защиты
от слива воды из водонагревателя в водопроводную
магистраль и для защиты внутреннего резервуара от
избыточного давления.
